その11で完治したと思ったら、VCO UNIT IN/OUTﾋﾟﾝが、微妙にｼｬｰｼｰ接触か?
【ﾉｲｽﾞ問題は、まだ続きそう･･･（手を付けたくな～い PLL UNIT）】
430MHzのFM送信時にﾉｲｽﾞが混入する問題は、その11（2025年7月12日）で完治したと思っていたら、4か月後、新たな連続音ﾉｲｽﾞが発生しました。（ｱﾁｬｰ）
小型ﾄﾗﾝｼｰﾊﾞｰでﾓﾆﾀｰしても常時発生している訳でなく、室温が低い朝にFT-736の電源を入れたﾀｲﾐﾝｸﾞで、たま～に発生する程度で、それもしばらくして消えてしまいます。
これまでの修理履歴から、もう一度切り分けてみます。
「外部電源で動作」してもﾉｲｽﾞは出るので、電源系はｾｰﾌ。
TX UNITに「FM変調のVCO」があるので、別のﾊﾞﾝﾄﾞをﾓﾆﾀｰしてみますが、ﾉｲｽﾞは出ていないのでｾｰﾌ。
RF UNIT内の「430MHz LOCAL UNIT（2nd Local）」のﾄﾘﾏと電解ｺﾝﾃﾞﾝｻが怪しいのですが、小さな基盤にﾁｯﾌﾟ部品が載っている（電解ｺﾝﾃﾞﾝｻ足回り）ので、下手に触って元に戻らなく恐れがあるので、取りあえず回避。（苦）
最後に残った疑いは、RF UNITのｸﾞﾗﾝﾄﾞ処理です。

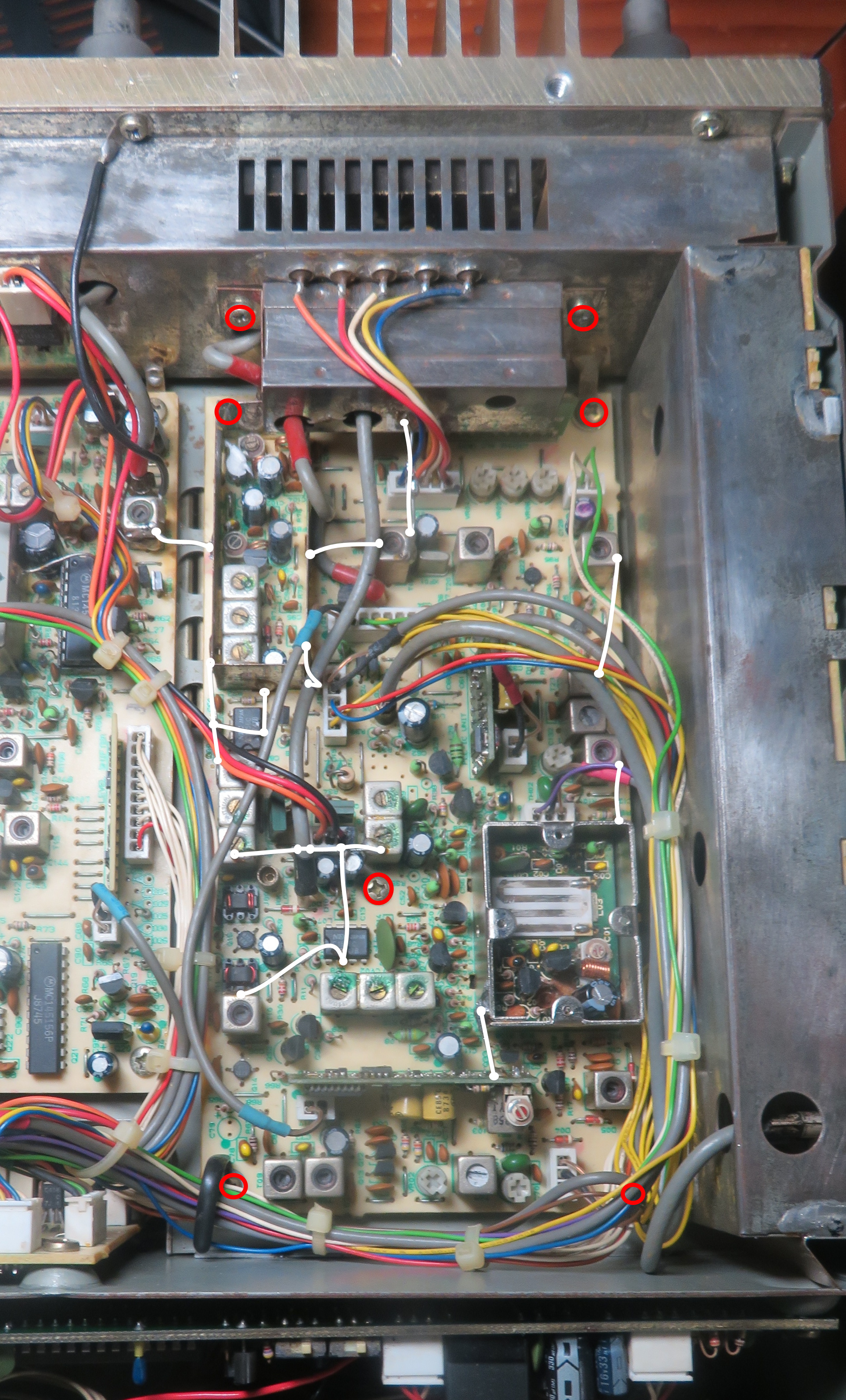

白線がｸﾞﾗﾝﾄﾞ処理のｽｽﾞﾒｯｷ線（14ヶ所）、再ﾊﾝﾀﾞしてみますが、治る気配なし。
赤丸がﾈｼﾞ止め（7ヶ所）、ﾈｼﾞを緩めて基盤を揺すってみると、FM送信音に「ｶﾞﾘｶﾞﾘｯ」とﾉｲｽﾞが発生。
特にVCO UNIT付近に上から圧力を加えてみると、かなりの確率でﾉｲｽﾞ発生･･･。???

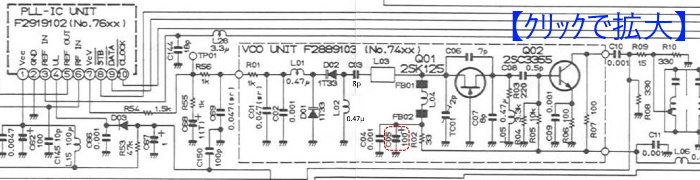

RF UNIT基盤内で部品交換したのは、VCO UNITの電解ｺﾝﾃﾞﾝｻ100μFとｾﾗﾐｯｸ0.001。
半田処理がﾍﾀだったのかな～。
それを確認するためには、ｺﾞﾁｬｺﾞﾁｬ配線のRF UNITを取り外して、更に頑丈な直付けﾊﾝﾀﾞを撤去しなければなりません。
RF UNITを取り外して基盤裏のﾊﾝﾀﾞ割れがないか眺めていると、VCO UNITのIN/OUT PINの足が他の部品の足より長いことに気付きました。
その11でVCO UNITを再び取付ける時に基盤ﾋﾟｯﾀｼに取り付けたので、以前よりPIN足が出過ぎたのかもしれません。
（画像は、前回取り外した時のもの）
IN/OUT PIN 3本の足をﾊﾝﾀﾞ面に合わせて、CUT。
RF UNITを元に戻して送信ﾃｽﾄをしてみると、VCO UNIT付近の基盤に圧を加えても、ﾉｲｽﾞは出なくなりました。
もう一つ、以前から気になっていたのですが、RF UNITに取り付けてある「VCO UNITやRF回路のｼｰﾙﾄﾞｹｰｽ・ｸﾞﾗﾝﾄﾞ結合のｽｽﾞﾒｯｷ線などの金属面を金属ﾄﾞﾗｲﾊﾞｰなどでこする」と、FM送信音に「ｶﾞﾘｯｶﾞﾘｯ」とﾉｲｽﾞが乗るのを再確認しました。
Google AI検索によると、「430MHz帯のような高周波回路におけるｸﾞﾗﾝﾄﾞ設計は、ﾉｲｽﾞや電位差の問題に直接関わる重要な要素です。ｸﾞﾗﾝﾄﾞは理想的な0V電位ではなく、実際にはｲﾝﾋﾟｰﾀﾞﾝｽを持つため、電流が流れることで電位変動（ｸﾞﾗﾝﾄﾞﾉｲｽﾞ）が発生します。」と、出ました。
他のﾘｸﾞの430MHzの内部をまじまじと見たことはありませんが、FT-736のRF UNITはｽｽﾞﾒｯｷ線が多用されており、30数年前のｸﾞﾗﾝﾄﾞ処理に苦労された結果だろうと推察しています。
RF-UNIT周りに強いｼｮｯｸを与えると出るﾉｲｽﾞは完治していないので、いよいよ本丸「430MHz PLL Local UNIT（2nd Local)」の部品交換にﾁｬﾚﾝｼﾞしなければならないようです。（泣）
