ｾﾗﾐｯｸﾄﾘﾏ（3本足）6pF交換
【FT-736 これまでの修理状況まとめ】
RF UNIT内の「430MHz LOCAL UNIT（2nd Local）」が怪しいのですが、小さな基盤にﾁｯﾌﾟ部品が載っている（電解ｺﾝﾃﾞﾝｻ足回り）ので、下手に触って元に戻らなく恐れがあるので、今まで回避してきたのですが･･･

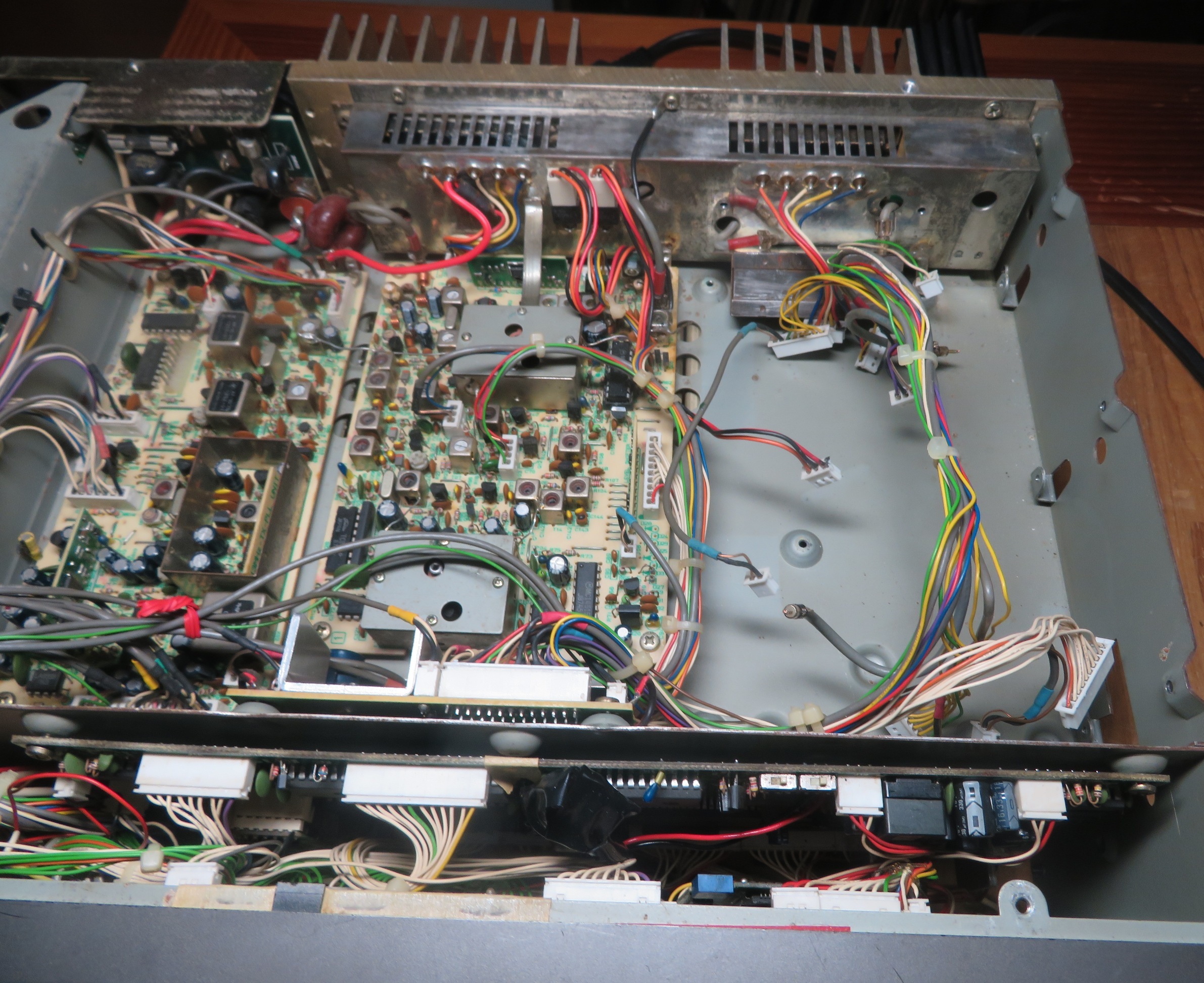

どうにもｽｯｷﾘしない430MHzﾉｲｽﾞ問題、最後の挑戦のつもりで解体です。（苦）

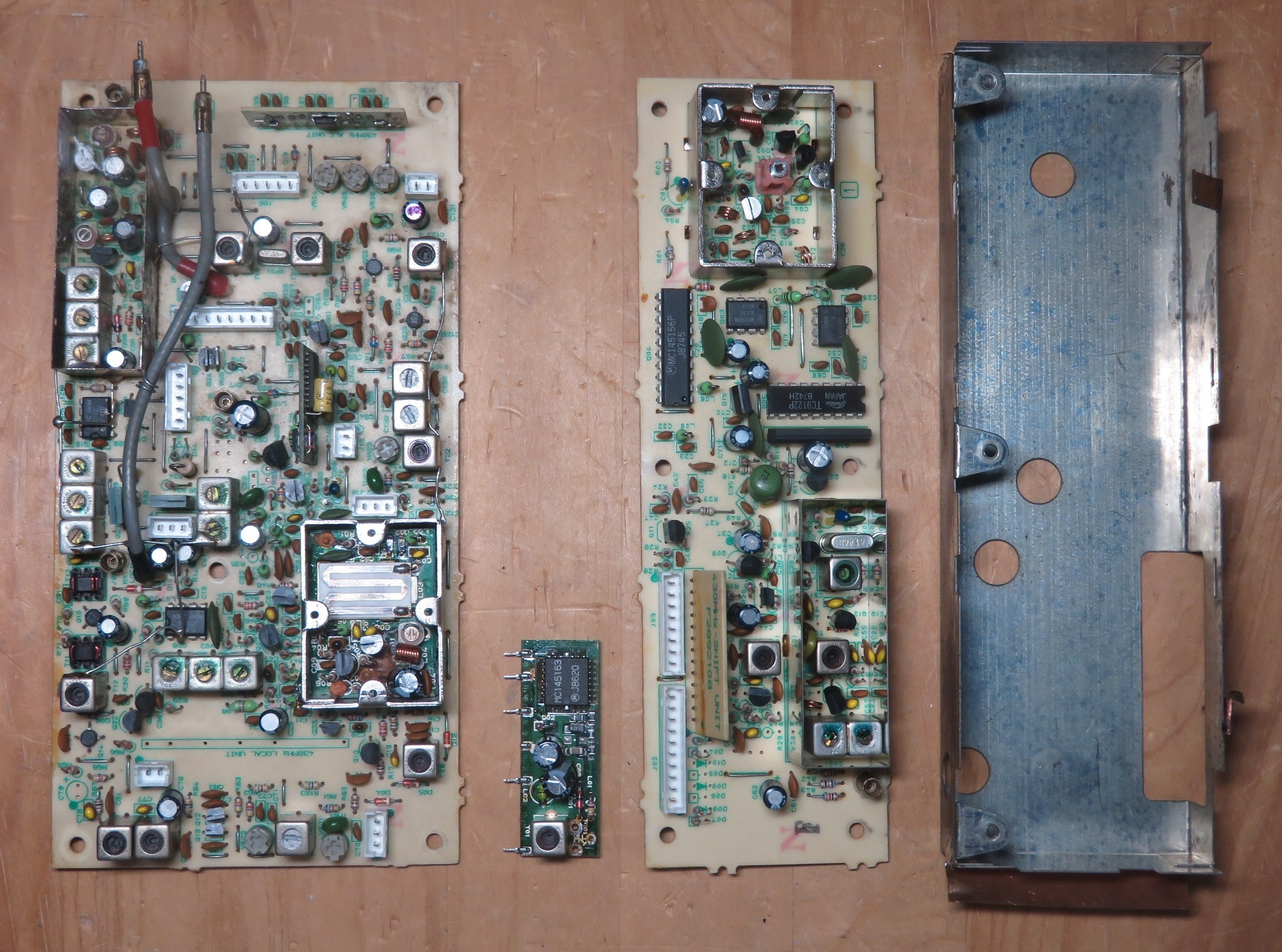

左側の基盤が「RF UNIT」、右側が「PLL UNIT」、真ん中が問題の「PLL Local UNIT（2nd Local）」です。
430MHzは、RF UNIT基盤内に「PLL-IC UNIT」「VCO UNIT」「PLL Local UNIT」、別基盤に「430MHz PLL UNIT」、今さらながら関係性を理解できていません。（汗）

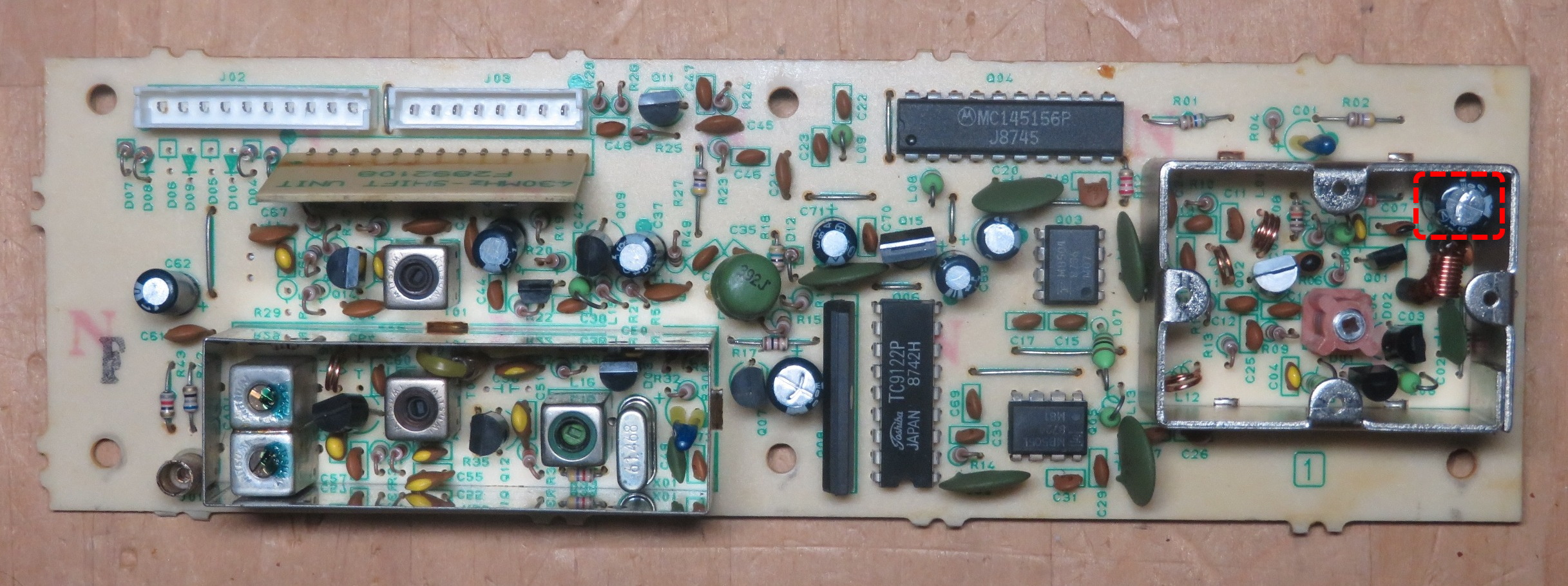

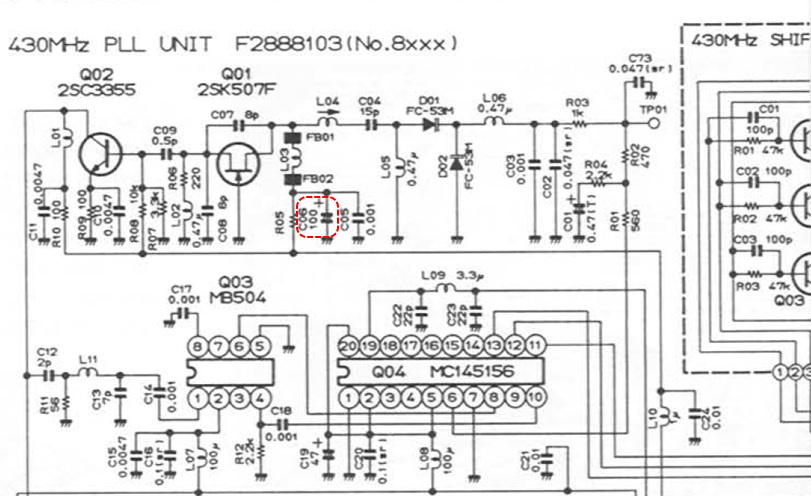

430MHz PLL UNITには8個の電解ｺﾝﾃﾞﾝｻがありますが、先ずはVCO回路の100μFを予備交換します。
VCO部のｼｰﾙﾄﾞｹｰｽはそのままで、基盤裏のｼｰﾙﾄﾞﾌﾟﾚｰﾄを取り外すだけで、100μFの交換ができました。（ﾔﾚﾔﾚ）

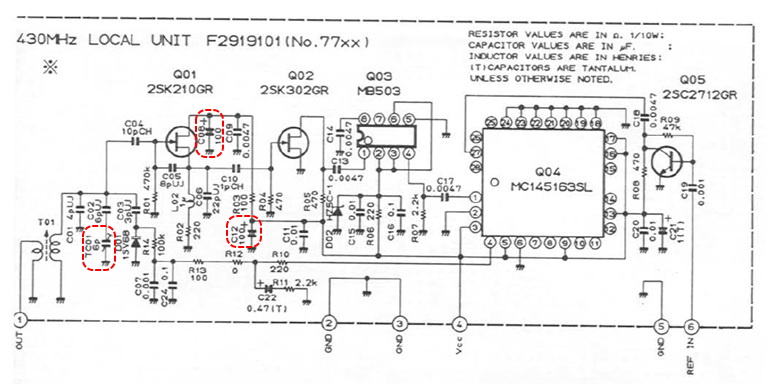

430MHz Local UNITでは、疑いのある2個の電解ｺﾝﾃﾞﾝｻとｾﾗﾐｯｸﾄﾘﾏの交換にﾄﾗｲです。
拡大すると簡単に手が入りそうですが、基盤の大きさは48×18mmです。
両面にﾁｯﾌﾟ部品が載っています。

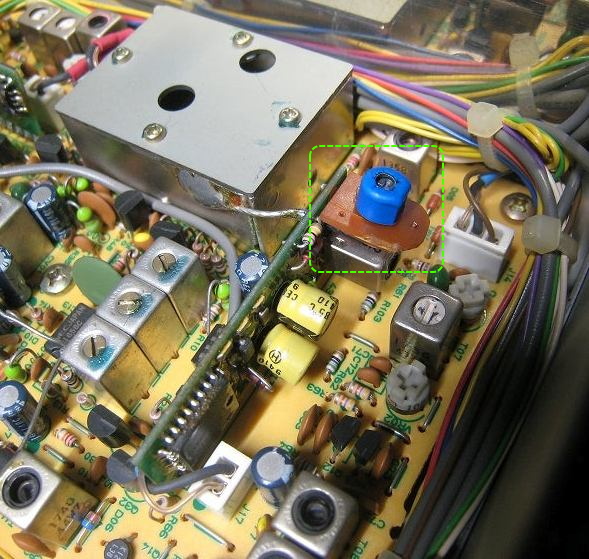

FT-736の修理記事は多いのですが、Local UNITの「ｾﾗﾐｯｸﾄﾘﾏ 6pF」を交換したという記事は中々見つからず、唯一見つけた画像です。
代替え部品ですが基板を上手く加工して取り付けてあり、今回のﾄﾗｲをやる気にさせてくれました。（感謝）

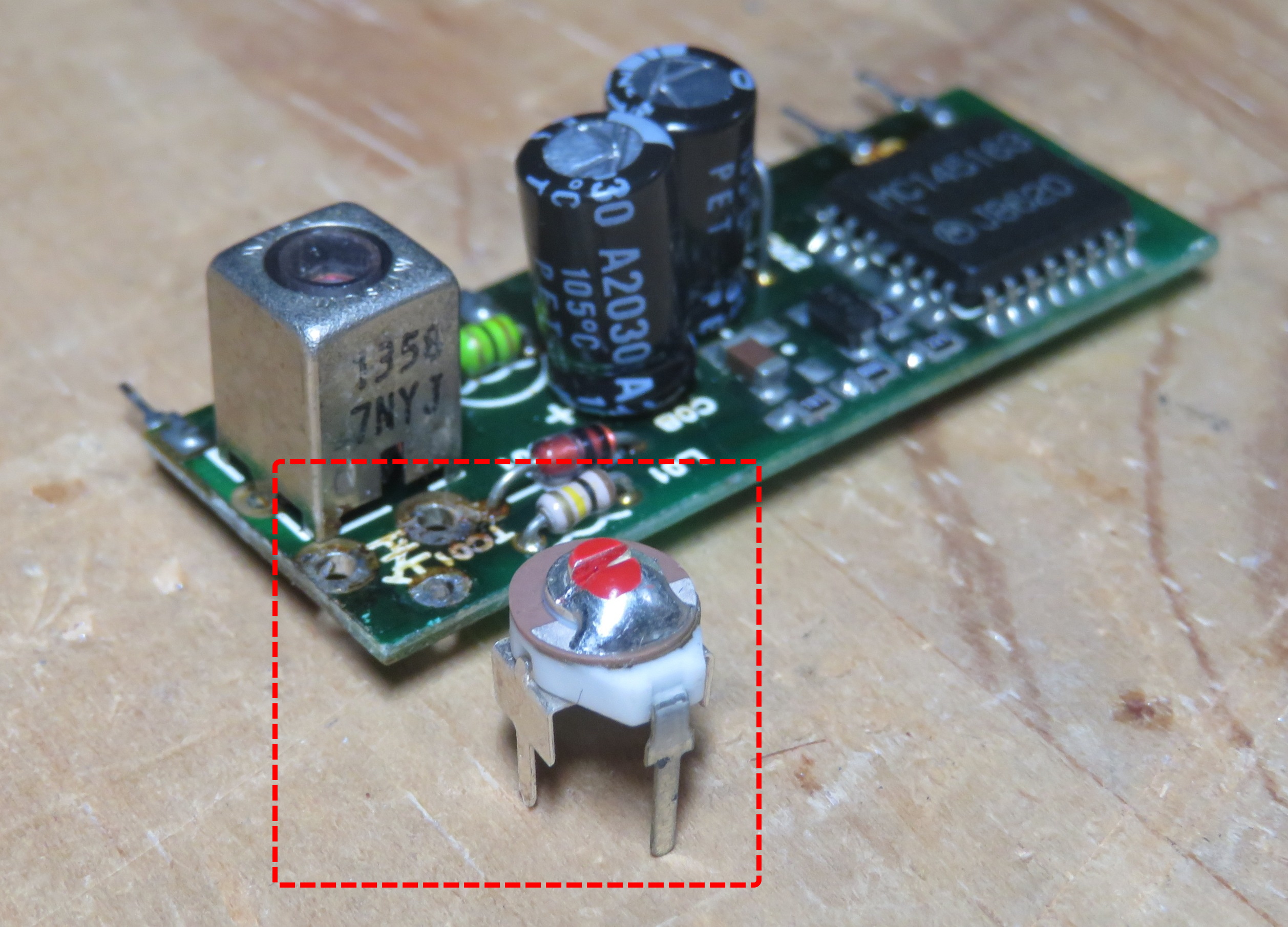

久しぶりに通販ｻｲﾄを探していると、運よくｻﾄｰ電気で「ｾﾗﾐｯｸﾄﾘﾏ6mmφﾀｲﾌﾟ（3本足）6pF」が見つかりました。
ﾄﾘﾏ（6pF）は、ｾﾝﾀｰの取付足を90度曲げ、ｸﾞﾗﾝﾄﾞ側はｽｽﾞﾒｯｷ線で加工しました。
電解ｺﾝﾃﾞﾝｻｰ（100μF×2）は、足回りのﾁｯﾌﾟ部品を損傷せずに交換できました。（ﾎｯ）
他にも替えたいものがありますが、ﾁｯﾌﾟ部品なので無理はできません。
ようやく組み戻して調整です。

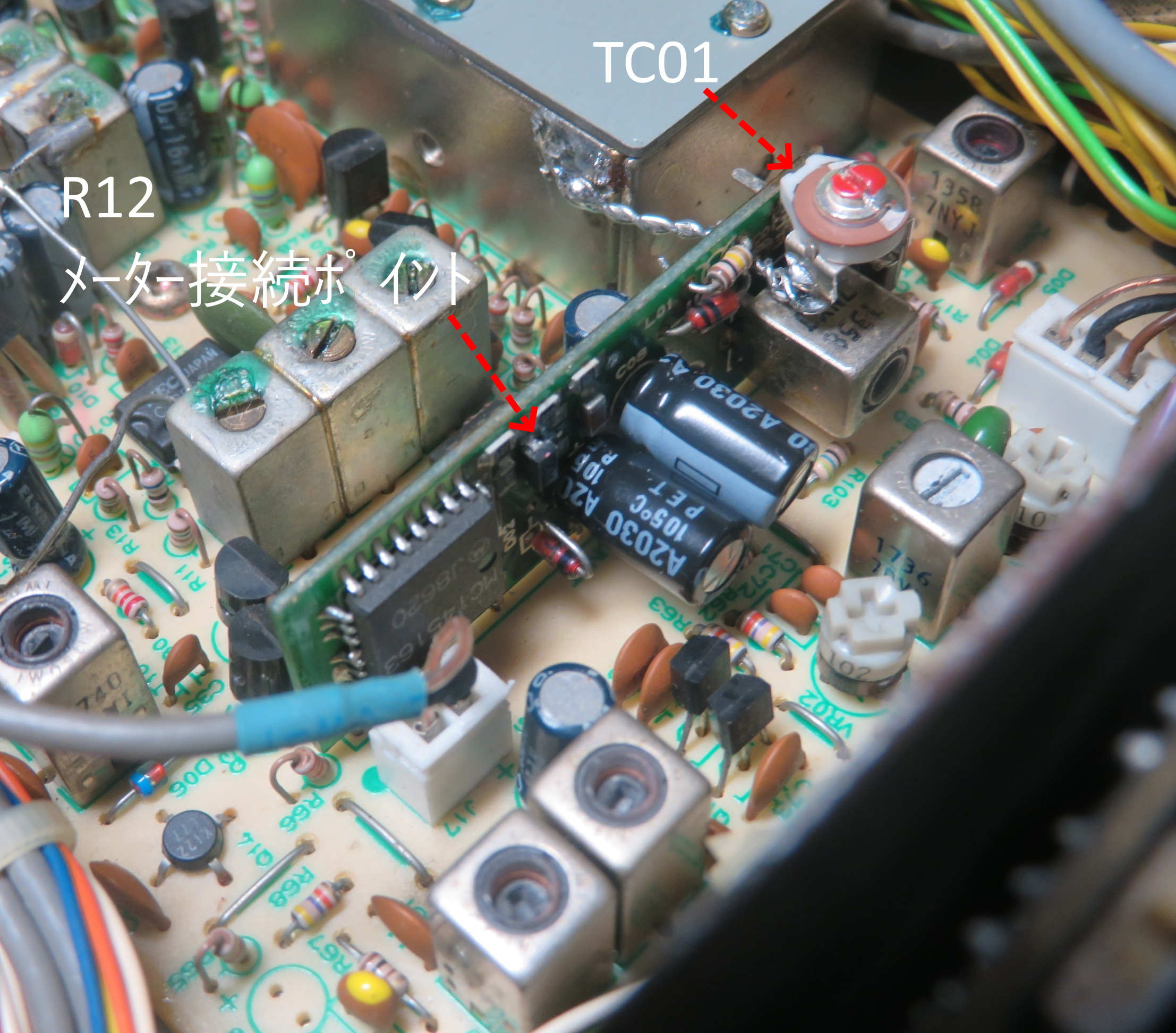

430MHz 2nd Local調整（430MHz Local UNIT）
１．R12とｼｬｰｼｰ間⇒DCﾎﾞﾙﾄﾒｰﾀｰ接続
２．ﾓｰﾄﾞ⇒FM受信
３．周波数⇒ﾊﾞﾝﾄﾞ中央（435.0000MHz）
４．TC01調整⇒DC5.0V
交換前のﾄﾘﾏは緩んで空回り状態でしたが、交換後は適切なﾄﾙｸがかかって微調整がしっかりとできます。（画像はﾄﾘﾏ調整後）
これでFT-736のﾉｲｽﾞ問題が完治しますように。･･･（ｱｯｻｰ）
===========================================================================================================
【FT-736 これまでの修理状況をまとめておきます。】
『TX-UNIT』 再調整（その2）
『144MHz PLL』 再調整（その4）
『144MHz MAIN UNIT』部品交換（その6）
VCO L10 0.68μH C60 100μF C81 100μF C170 10µF
『430MHz PLL』 再調整（その3）
『430MHz MAIN UNIT』部品交換（その11）
VCO C05 100μF
L03 ｽﾄﾘｯﾌﾟﾗｲﾝ錆び落とし
『430MHz PLL UNIT』部品交換（その15）
C06 100μF
『430MHz Local UNIT』部品交換（その15）
TC01 6pF C08 100μF C12 100μF
『PS UNIT』部品交換（その13）
Q1 2SC945 Q21 2SC945
C8 56μF C9 220μF C12 1μF C13 0.033μF C14 0.1μF
C21 1000μF C22 1000μF C23 0.47μF C25 1μF C26 100μF
