AF UNITの取り外しは、配線の束とｺﾈｸﾀ接続の山で難行
【AF AMP利得調整とRF対策】
以前からFM送信時に内蔵ｽﾋﾟｰｶｰから電波の回り込みのような音がしていたのですが、ﾛｰｶﾙ連絡用には支障がなかったので手付かずのままでした。
前記事のPLLﾉｲｽﾞ対策でSSBﾓｰﾄﾞでの確認をするためにﾍｯﾄﾞﾌｫｰﾝを着けたのが運の尽き、SSB送信のﾓｶﾞﾓｶﾞ音が結構なﾚﾍﾞﾙで聞こえており、結局放っておけなくなりました。（苦）
電波の回り込みを疑うとAF AMP周辺での対策が思い浮かびますが、肝心のAF UNITは狭い所に隠れています。
ﾌﾞﾛｯｸﾀﾞｲｱｸﾞﾗﾑを見ると50/144/430/1200全ﾕﾆｯﾄの信号線がAF UNIT基盤のｺﾈｸﾀを中継しており、更には配線の束に埋もれています。
これを見ただけで戦意喪失です。（泣）

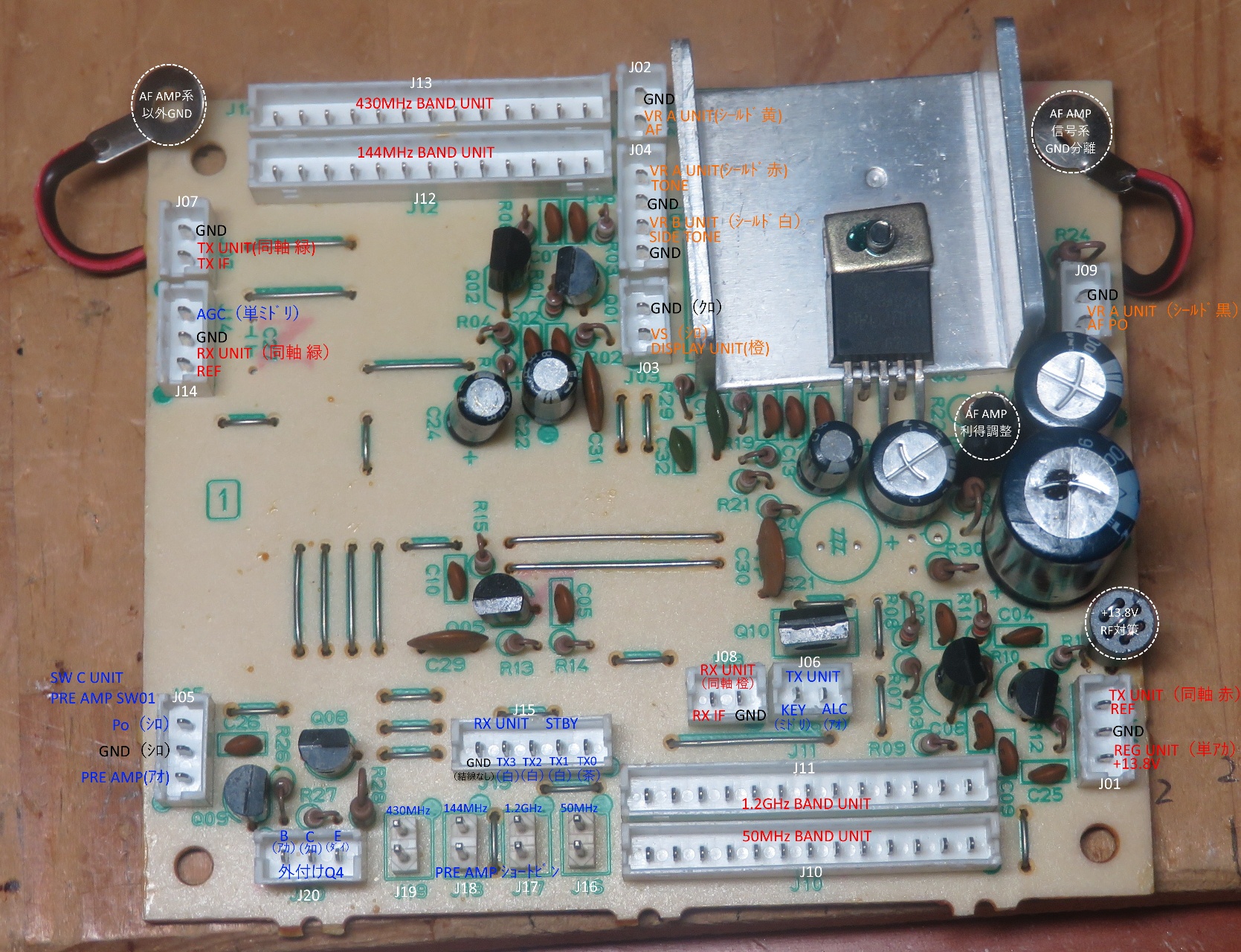

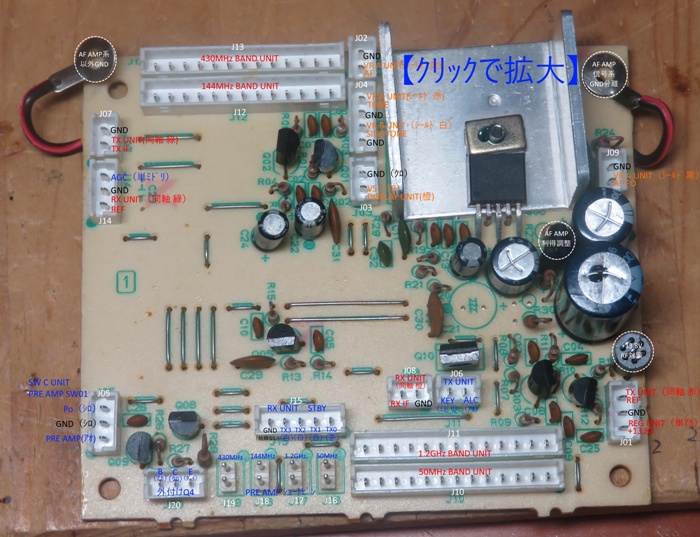

配線の結束を緩め、経年劣化で硬直化したｺﾈｸﾀを壊さないよう慎重に取り外していきます。

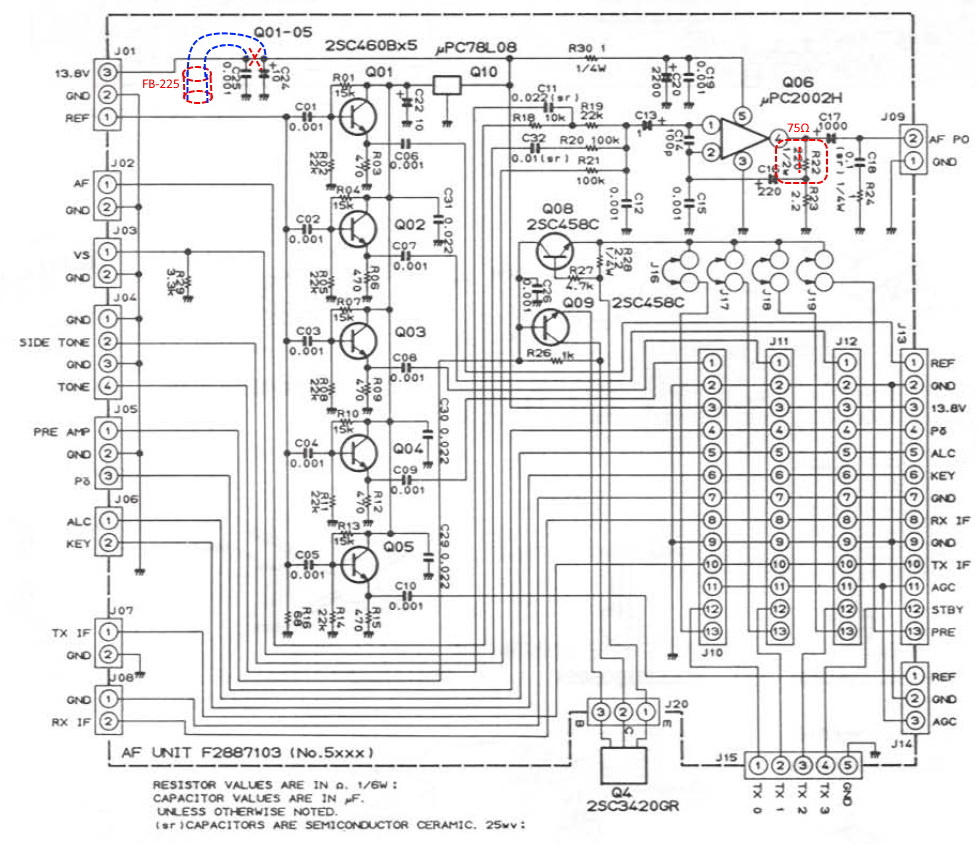

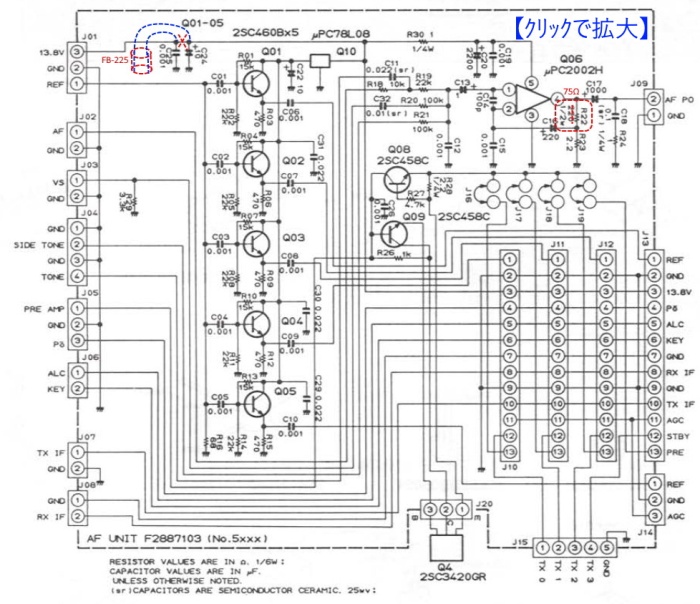

ようやく取り外した基盤と回路図を見比べながら考えたRF対策は、
① +13.8Vﾗｲﾝﾍ、ﾌｪﾗｲﾄﾋﾞｰｽﾞ（FB-225）を挿入する。
② AF AMPの利得を下げる（R22 220Ω→75Ω 40dB→30.9dB）。
③ AF AMP部のGNDと、それ以外のGNDのｼｬｰｼｰｱｰｽを分離する。
しかしながら、ここからが超大ごと。
AF UNITを元の位置に間違いなく戻すために、ばらばらになったｺﾈｸﾀ配線をﾌﾞﾛｯｸﾀﾞｲｱｸﾞﾗﾑと睨めっこで特定しなければなりません。
汗ﾀﾗｯﾀﾗｯで、何とか元の位置に納め送信ﾃｽﾄを行いましたが、相対的にﾚﾍﾞﾙは下がったものの根本的な解決には至りませんでした。（ｶﾞｯｸﾘ）
もう一つ疑いがあるのは「PS UNIT」ですが、ｽｲｯﾁﾝｸﾞ電源の知識がないが故に手付かず状態のままとなっており、更に回路図がｻｰﾋﾞｽﾏﾆｭｱﾙでもﾌﾞﾗｯｸ･ﾎﾞｯｸｽ化されており、年老いた田舎のﾗｼﾞｵ少年には更なる難行が待ち受けております。（続く）
【AF AMP利得調整とRF対策】
以前からFM送信時に内蔵ｽﾋﾟｰｶｰから電波の回り込みのような音がしていたのですが、ﾛｰｶﾙ連絡用には支障がなかったので手付かずのままでした。
前記事のPLLﾉｲｽﾞ対策でSSBﾓｰﾄﾞでの確認をするためにﾍｯﾄﾞﾌｫｰﾝを着けたのが運の尽き、SSB送信のﾓｶﾞﾓｶﾞ音が結構なﾚﾍﾞﾙで聞こえており、結局放っておけなくなりました。（苦）
電波の回り込みを疑うとAF AMP周辺での対策が思い浮かびますが、肝心のAF UNITは狭い所に隠れています。
ﾌﾞﾛｯｸﾀﾞｲｱｸﾞﾗﾑを見ると50/144/430/1200全ﾕﾆｯﾄの信号線がAF UNIT基盤のｺﾈｸﾀを中継しており、更には配線の束に埋もれています。
これを見ただけで戦意喪失です。（泣）
配線の結束を緩め、経年劣化で硬直化したｺﾈｸﾀを壊さないよう慎重に取り外していきます。
ようやく取り外した基盤と回路図を見比べながら考えたRF対策は、
① +13.8Vﾗｲﾝﾍ、ﾌｪﾗｲﾄﾋﾞｰｽﾞ（FB-225）を挿入する。
② AF AMPの利得を下げる（R22 220Ω→75Ω 40dB→30.9dB）。
③ AF AMP部のGNDと、それ以外のGNDのｼｬｰｼｰｱｰｽを分離する。
しかしながら、ここからが超大ごと。
AF UNITを元の位置に間違いなく戻すために、ばらばらになったｺﾈｸﾀ配線をﾌﾞﾛｯｸﾀﾞｲｱｸﾞﾗﾑと睨めっこで特定しなければなりません。
汗ﾀﾗｯﾀﾗｯで、何とか元の位置に納め送信ﾃｽﾄを行いましたが、相対的にﾚﾍﾞﾙは下がったものの根本的な解決には至りませんでした。（ｶﾞｯｸﾘ）
もう一つ疑いがあるのは「PS UNIT」ですが、ｽｲｯﾁﾝｸﾞ電源の知識がないが故に手付かず状態のままとなっており、更に回路図がｻｰﾋﾞｽﾏﾆｭｱﾙでもﾌﾞﾗｯｸ･ﾎﾞｯｸｽ化されており、年老いた田舎のﾗｼﾞｵ少年には更なる難行が待ち受けております。（続く）
