FM送信音に「ﾎﾟﾂｯ・ﾎﾟﾂｯ」とﾉｲｽﾞ混入
【VCO発振回路の電解ｺﾝﾃﾞﾝｻ交換】
前々から気になっていたのですが、430MHz FM送信音に「ﾎﾟﾂｯ・ﾎﾟﾂｯ」というﾉｲｽﾞが入っており、電波を出すと音声変調なしでも当局と分かる有様でした。（恥ずｯ）
最近ﾊﾝﾀﾞｺﾞﾃを持つ機会が増えたので、ようやく修理してみようという気になりましたが、昔のPLL周りは何とも複雑です。
一応PLLの再調整をしてみますが、症状は変わりません。（ﾔｯﾊﾟﾘ）

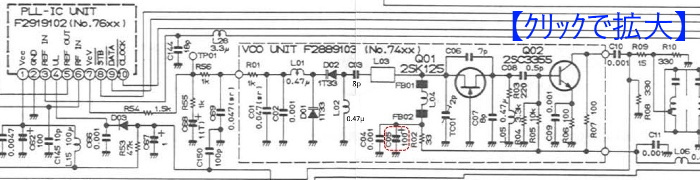

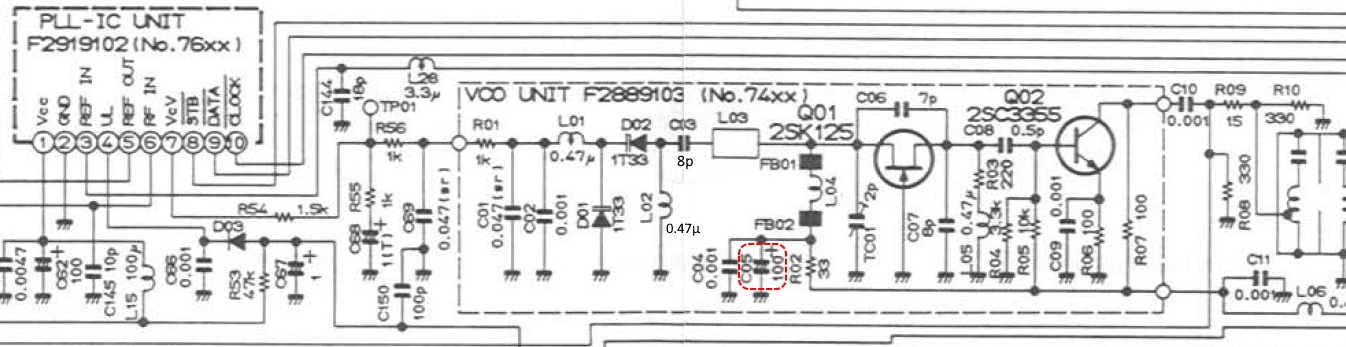

FT-736の修理記事を見ると電解ｺﾝﾃﾞﾝｻを片っ端から交換していくのが目につきますが、RF UNIT全部を変えるわけにもいかないので、PLL周りで一番怪しげなVCO UNITの電源ﾌｨﾙﾀ100μＦに当たりを付けます。
そうは言っても、RF UNITからVCO UNITｼｰﾙﾄﾞｹｰｽ、更に100μFを取り外すのはかなり大変そうです。

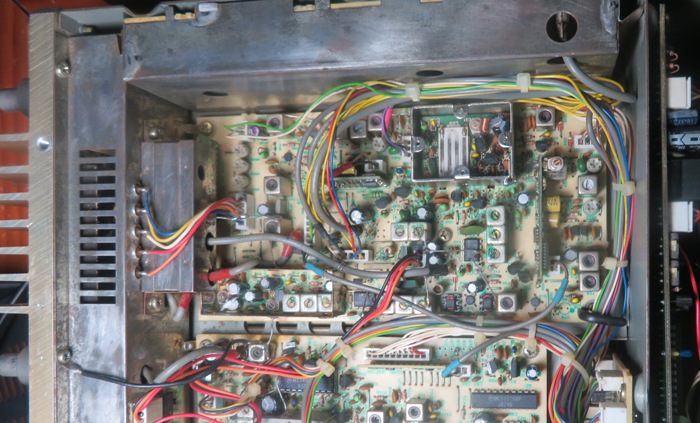

先ずは、後で戻せるようにRF UNIT周りのｺﾈｸﾀ12ヶ所と直接半田付け4ヶ所を記録しておきます。
断線に気を付けながら慎重に取り外していきます。

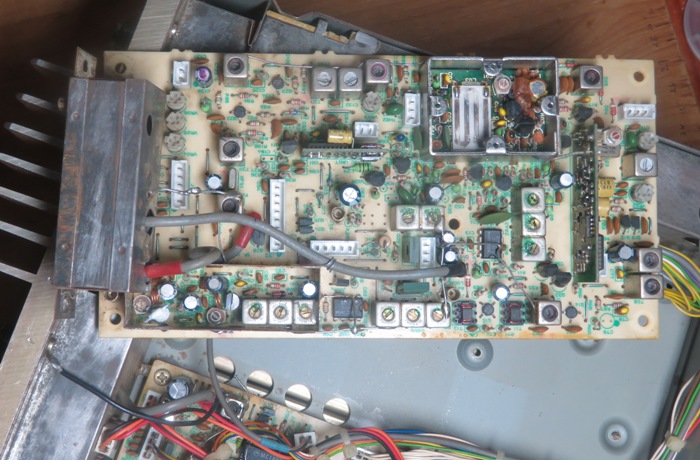

たっぷり盛ってあるﾊﾝﾀﾞの除去は大変でしたが、何とかVCO UNITを取り外せました。

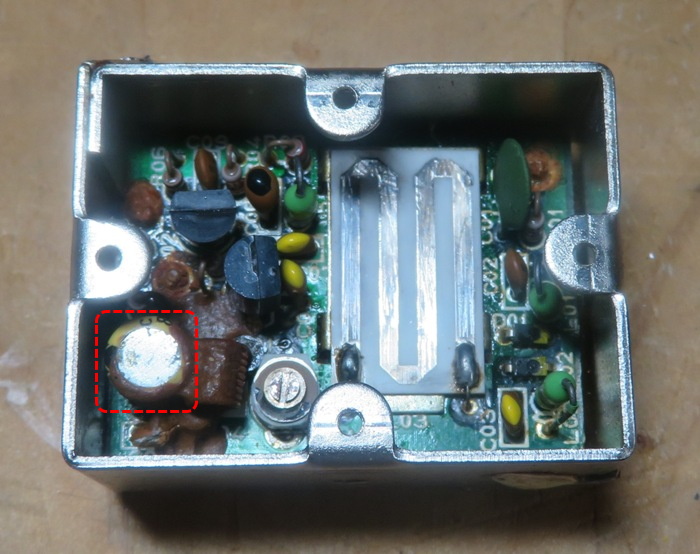

早速100μFの容量を計ってみると、ほぼｾﾞﾛでした。

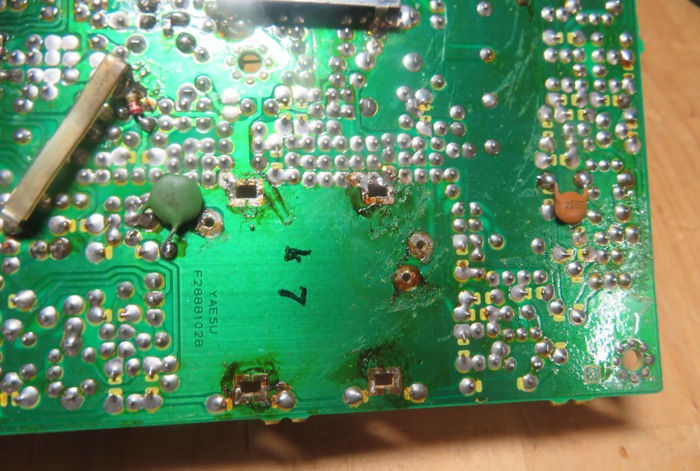

100μFを固めてある樹脂の撤去、更にはｼｰﾙﾄﾞｹｰｽと基盤ｸﾞﾗｳﾝﾄﾞの直付けﾊﾝﾀﾞの撤去は、かなり大変でした。

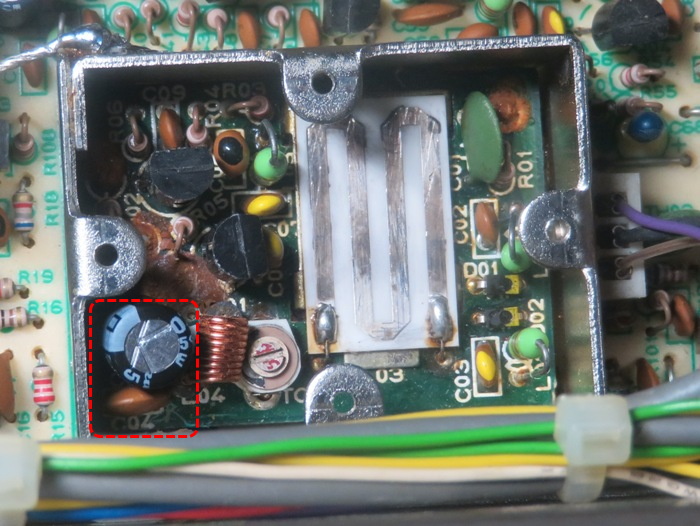

取り外し作業の中で隣の部品も壊れたので、結局、電解ｺﾝﾃﾞﾝｻ100μFとｾﾗﾐｯｸ0.001を交換しました。
どうにかRF UNITの組み戻しも出来ました。
早速ﾛｰｶﾙ局にﾚﾎﾟｰﾄをもらうと、無変調時のﾉｲｽﾞは聞こえなくなったということで一安心です。

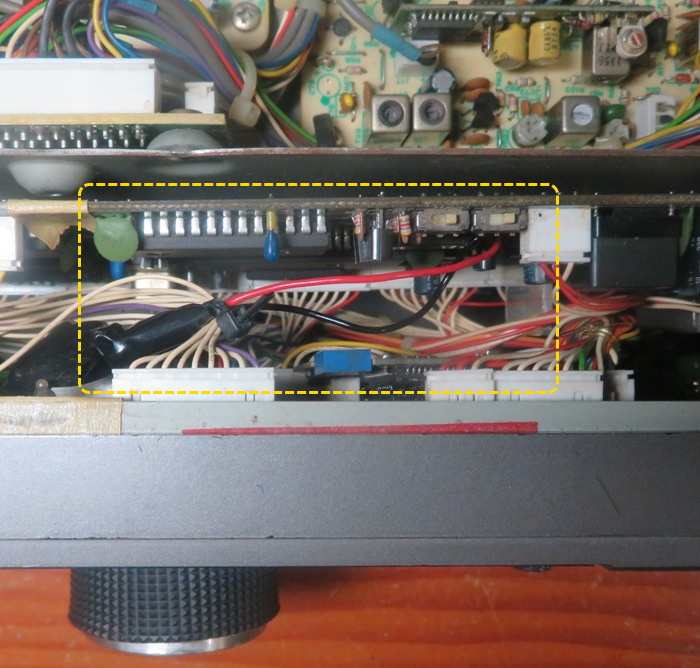

ついでにﾊﾞｯｸｱｯﾌﾟ電池も直付け配線で交換しました。
ｴｱｺﾝのないｼｬｯｸでの作業は汗がしたたり落ち大変でしたが、縁あって10年前に転がり込んできたFT-736の寿命が延びました。（笑）
