IC-7610 MIC UNIT_PTT
【Arduino nano ﾁｬﾀﾘﾝｸﾞ対策ｽｹｯﾁ】

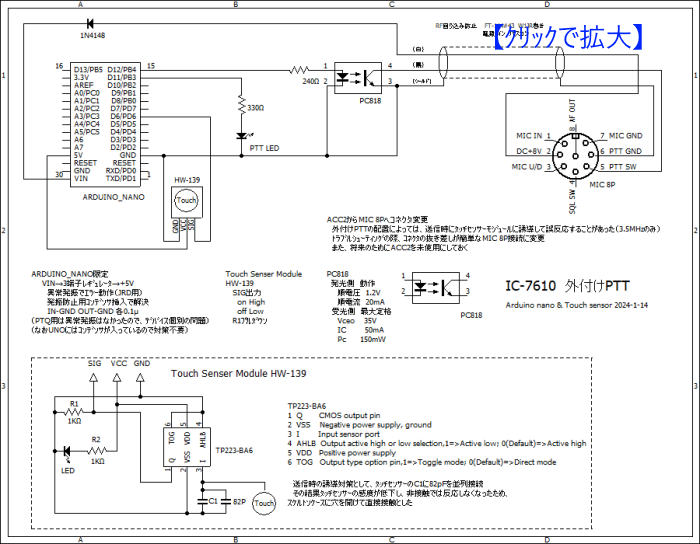

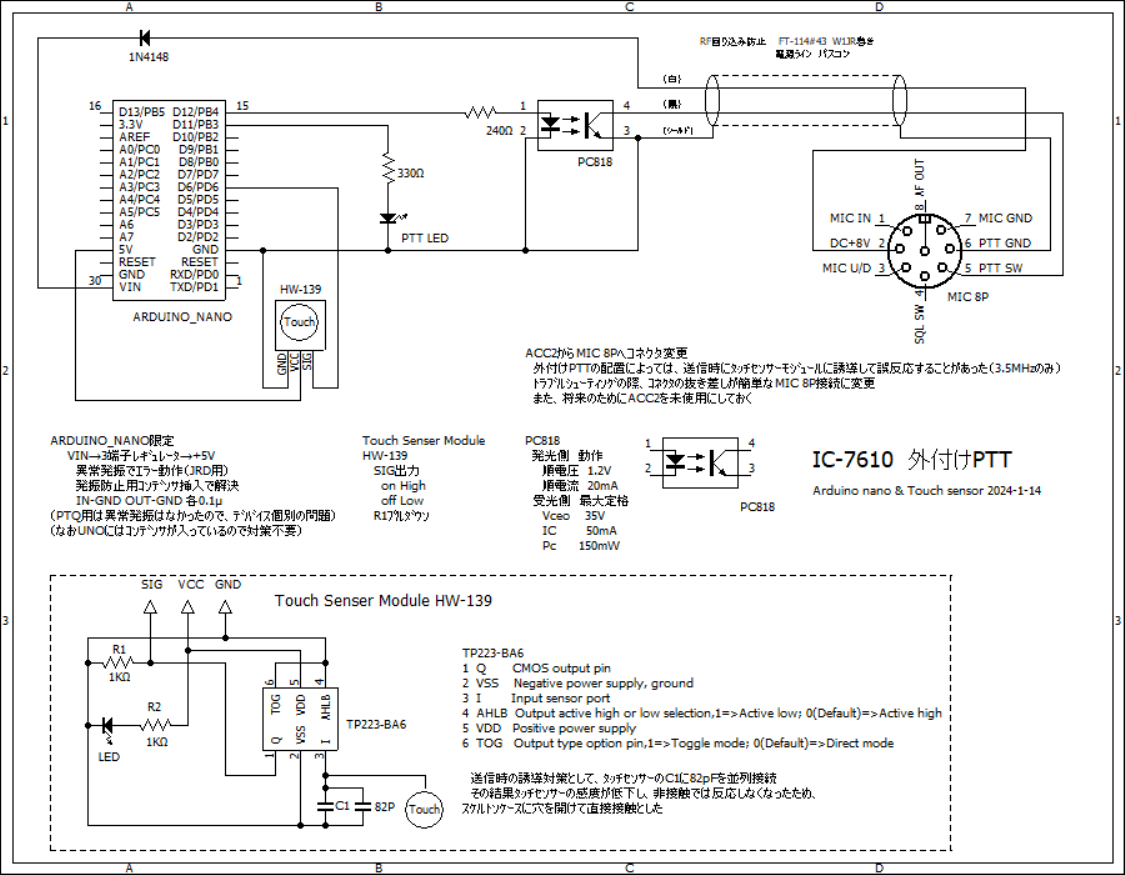

【追加 回路図にﾀｯﾁｾﾝｻｰﾓｼﾞｭｰﾙ資料貼付】

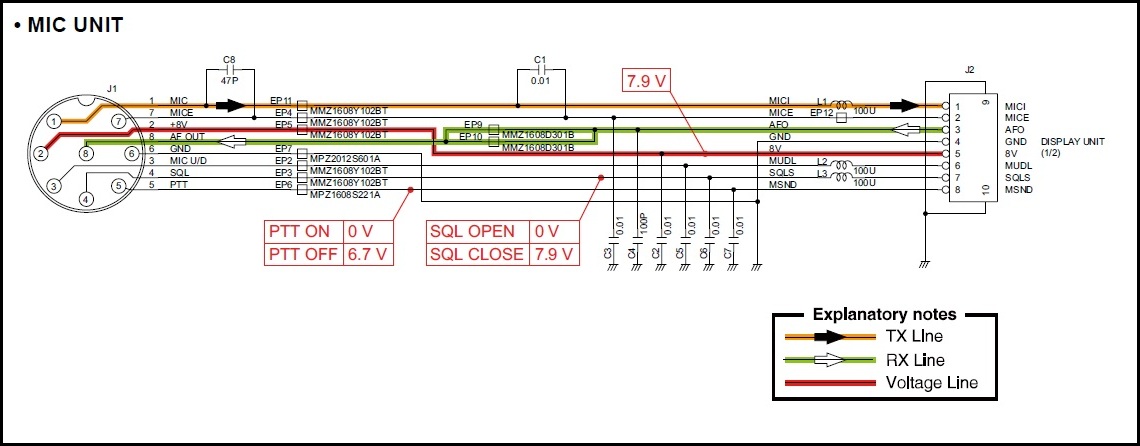

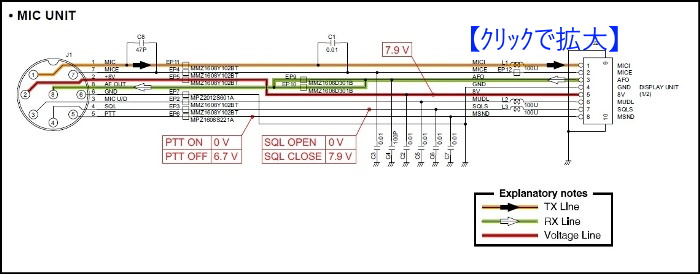

IC-7610の回路図を見ることはないだろうと思っていましたが、一応、ｻｰﾋﾞｽﾏﾆｭｱﾙの「MIC UNIT回路」の確認です。
簡単な回路ですが、肝心のｱﾌﾟﾘの操作を忘れています。（苦）
こちらがﾈｯﾄ記事の「ｹﾞｰｼﾞ判定方式」を真似させていただいた「ﾀｯﾁｾﾝｻｰ ﾁｬﾀﾘﾝｸﾞ対策ｽｹｯﾁ」ですが、早押しでも長押しでもﾁｬﾀﾘﾝｸﾞの影響は全くありません。（作者に感謝）
収納ｹｰｽの代用品を100均やﾎｰﾑｾﾝﾀｰで探したのですが、ﾋﾟﾝと来るものがなく、結局「Arduino UNO R3 透明 ｱｸﾘﾙ ｴﾝｸﾛｰｼﾞｬｰｹｰｽ ｺﾝﾊﾟｸﾄ」370円也をﾎﾟﾁｯとしました。

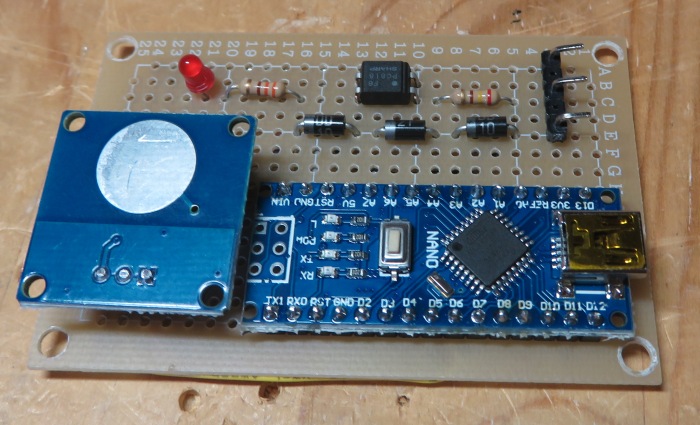

ということで、いつもの穴あき基板に組むことになりましたが、ｱｸﾘﾙｹｰｽ天板の内部高にﾀｯﾁｾﾝｻｰを合わせるのが少し手間取りました。
ﾃｽﾄではうまくいったので、IC-7610からのｹｰﾌﾞﾙを接続します。
当初はACC2に接続していたのですがﾄﾗﾌﾞﾙｼｭｰﾃｨﾝｸﾞの際に抜き差しが大変なので、ﾊﾟﾈﾙ面のMIC 8Pｺﾈｸﾀ接続に変更しました。
また将来のためにもACC2は未使用の方が良いかもしれません。
今回使用したﾀｯﾁｾﾝｻｰﾓｼﾞｭｰﾙは非接触で反応するのでFBだったのですが、誘導により3.5MHzで誤反応したため対策として小容量のｺﾝﾃﾞﾝｻを並列接続しました。
副作用としてﾀｯﾁｾﾝｻｰの感度が下がったため、仕方がないのでｹｰｽに穴を開けて直接接触としました。（泣き）

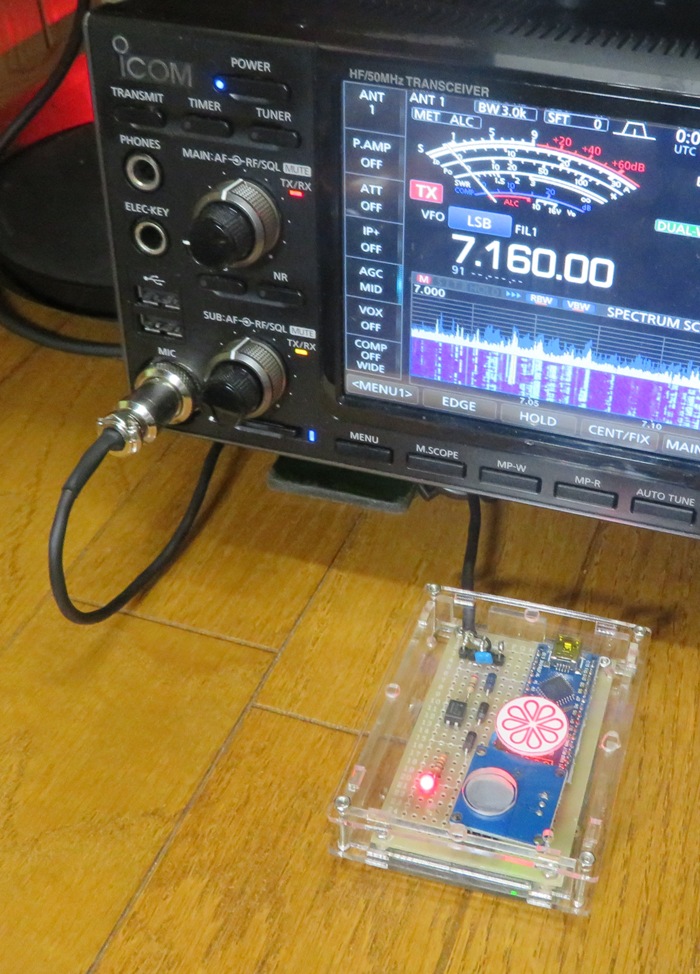

それでもｽｹﾙﾄﾝｹｰｽもどきのIC-7610 外部PTTは便利です。（あーうれっしゃ）
