DELL Inspiron 15-3552 ﾚｽﾄｱ　その2【ﾒﾓﾘﾓｼﾞｭｰﾙ＆SSD換装】

DELLﾉｰﾄPC　解体新書

【ﾈｼﾞを緩めるだけでは外せない（ﾊﾟｷｯ、ﾊﾟｷｯ）】

ﾊﾞｯﾃﾘｰ・ｵﾌﾟﾃｨｶﾙﾄﾞﾗｲﾌﾞ

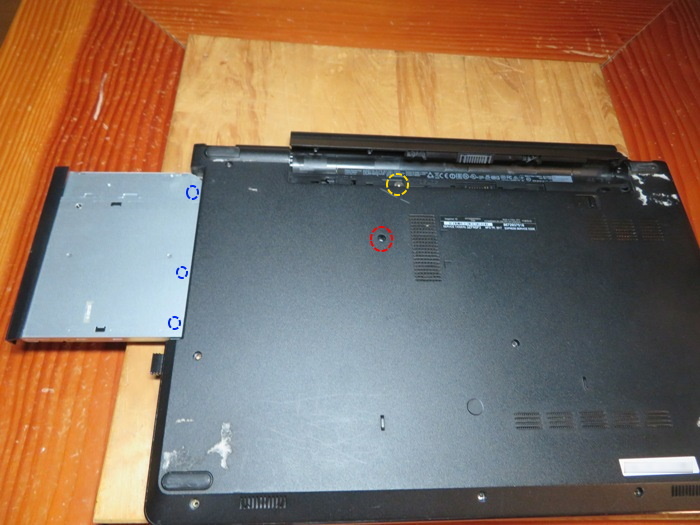

　いよいよ解体ですが、真っ先にﾊﾞｯﾃﾘｰを外します。

　そして止めﾈｼﾞ（赤）を緩めてｵﾌﾟﾃｨｶﾙﾄﾞﾗｲﾌﾞを抜きますが、青印の位置にﾍﾞｰｽｶﾊﾞｰの隠れﾈｼﾞ（3本）があるので外しておきます。

　これを忘れると、後ほどﾍﾞｰｽｶﾊﾞｰが外れないと焦ることになります。（笑）

　ﾊﾞｯﾃﾘｰ収納内にあるﾈｼﾞ1本（黄）も忘れないうちに外しておきます。

　ｷｰﾎﾞｰﾄﾞは、11箇所のﾂﾒで止まっているだけなのでﾂﾒ部分を優しくこじ開けていきますが、その度に「ﾊﾟｷｯ、ﾊﾟｷｯ」と音がするのは心臓に良くないです。（苦）

ｷｰﾎﾞｰﾄﾞｹｰﾌﾞﾙ・ｵﾌﾟﾃｨｶﾙﾄﾞﾗｲﾌﾞｹｰﾌﾞﾙ

　ｷｰﾎﾞﾄﾞを裏返して、ｷｰﾎﾞｰﾄﾞｹｰﾌﾞﾙとｵﾌﾟﾃｨｶﾙﾄﾞﾗｲﾌﾞｹｰﾌﾞﾙを外します。

　そして、ﾊﾟｰﾑﾚｽﾄｱｾﾝﾌﾞﾘをﾍﾞｰｽｶﾊﾞｰに固定しているﾈｼﾞ（5本）を外します。

　裏返して、ﾊﾟｰﾑﾚｽﾄｱｾﾝﾌﾞﾘをﾍﾞｰｽｶﾊﾞｰに固定しているﾈｼﾞ（9本）を外します。

　以前修理に出したことがあるそうですが、1本ありませんでした。（念のため）

　このﾍﾞｰｽｶﾊﾞｰは、ﾈｼﾞを外せばOKというものでなく、ｹｰｽに硬くはめ込んであるため簡単には緩んでくれません。

　衝撃で割れたらおしまいなので、慎重の上にも慎重にこじ開けていき、何とか外れました。（汗）

　ようやくｼｽﾃﾑ基板のお目見えです。

　ﾒﾓﾘﾓｼﾞｭｰﾙｽﾛｯﾄの両端にある固定ｸﾘｯﾌﾟを、ﾒﾓﾘﾓｼﾞｭｰﾙが持ち上がるまで指先で広げます。

　ﾒﾓﾘﾓｼﾞｭｰﾙをｽﾗｲﾄﾞさせて、ﾒﾓﾘﾓｼﾞｭｰﾙｽﾛｯﾄから取り外します。

ﾒﾓﾘ交換

　次に、交換用ﾒﾓﾘﾓｼﾞｭｰﾙ（8GB）の切り込みをﾒﾓﾘﾓｼﾞｭｰﾙｽﾛｯﾄのﾀﾌﾞに合わせます。

　ﾒﾓﾘﾓｼﾞｭｰﾙを斜めにしてｽﾛｯﾄにしっかりと差し込み、所定の位置にｶﾁｯと収まるまでﾒﾓﾘﾓｼﾞｭｰﾙを押し込みます。

　慎重すぎてｶﾁｯﾂという感触がないまま蓋をしてしまうと後ほど大変なことになります。（笑）
