「W-1209」中華製は要注意
【温度監視と警報発令】
前記事での温度測定結果から、GSV-3000の排気熱を監視しておけば、度重なるﾌﾞﾘｯｼﾞﾀﾞｲｵｰﾄﾞの破壊から逃れそうです。
いい加減に日本製の素子に交換したらという声も聞こえそうですが、もうちょっと熱にこだわってみます。（苦）
当初は350円の小型温度計ﾓｼﾞｭｰﾙを外付けする予定でしたが、熱に関する製作記事を検索すると、ﾃﾞｼﾞﾀﾙ温度ｺﾝﾄﾛｰﾗなるものの存在を知りました。
任意の設定温度でｽｲｯﾁのON/OFFができるので、圧電ﾌﾞｻﾞｰによる過熱警報音を出すようにし、ｹｰｽ内に組み込んでみます。
丸窓内の赤LEDが測定温度・青LEDが設定温度ですが、ちょうど警報発令中の画像です。
これは「VKLSVAN DC 12V XH-W1209 ｻｰﾓｽﾀｯﾄ 温度熱ｾﾝｻｰｽｲｯﾁ-50～110℃ 温度制御 温度ｺﾝﾄﾛｰﾗｰﾎﾞｰﾄﾞ ﾃﾞｼﾞﾀﾙ LED 防水ｾﾝｻﾌﾟﾛｰﾌﾞ付き ｹｰｽ付き」という振れ込みの製品です。
外付けにちょうど良いかと思いましたが、なんと「電源を切ると設定がﾘｾｯﾄ」するという大きな欠点が・・・。
「W-1209」という共通の型番があるのですが、製造元により内容が異なるようなので中華製は要注意です。
いろいろ探していくと、「DiyStudio DC 12V LEDｻｰﾓｽﾀｯﾄ ﾃﾞｼﾞﾀﾙ温度ｺﾝﾄﾛｰﾗｰ W1209-WKﾐﾆ制御温度計 -50℃〜110℃、0.1℃の高精度測定用防水NTC温度センサー、温度調整可能なｽｲｯﾁﾓｼﾞｭｰﾙ」を発見。
今度は電源を切っても設定が保存されており、他の温度計と室温表示を比較しても問題なさそうです。
おまけに小型ﾓｼﾞｭｰﾙなので、GSV-3000のｹｰｽ内に収納できます。

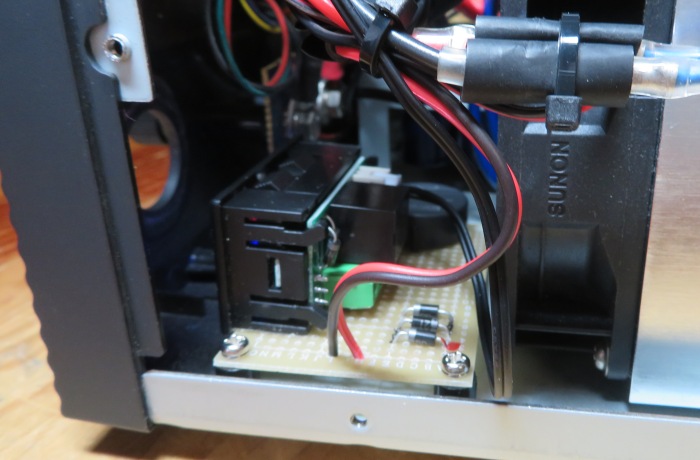

穴あき基板にﾓｼﾞｭｰﾙと圧電ﾌﾞｻﾞｰを載せます。
ﾓｼﾞｭｰﾙの配線ｺﾈｸﾀは抜けやすいので、太めのｽｽﾞﾒｯｷ線で配線します。
ｼｶﾞｰﾌﾟﾗｸﾞ型のDC OUTは使わないので取り外し、空いたｽﾍﾟｰｽにﾓｼﾞｭｰﾙ基盤を納め、丸窓から温度表示部が見える位置に据え付けます。
ﾓｼﾞｭｰﾙの設定変更は、丸窓から鉛筆等で設定ﾎﾞﾀﾝを押せるので、いちいちｹｰｽを開ける必要がなくなり便利です。
ｾﾝｻｰの形状が丸棒型なので、できるだけﾌﾞﾘｯｼﾞﾀﾞｲｵｰﾄﾞのｹｰｽに接触するよう金具で留めます。

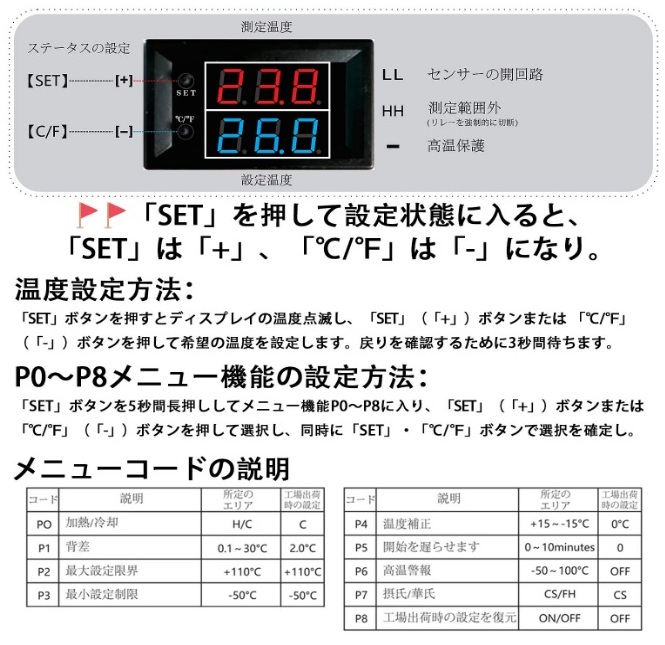

ﾓｼﾞｭｰﾙ設定
設定温度⇒50℃
P0 冷却⇒C
P1 ﾋｽﾃﾘｼｽ⇒5.0℃
測定環境
ｾﾝｻｰ取付位置⇒ﾌﾞﾘｯｼﾞﾀﾞｲｵｰﾄﾞ ﾋｰﾄｼﾝｸ近接部
室温⇒20℃
ｹｰｽ⇒閉じ
放熱⇒CPU用ｼﾙﾊﾞｰｸﾞﾘｽ
受信待機時温度⇒27.3℃
FAN⇒強制空冷
結果
100W連続送信⇒3分後⇒50.4℃
100W連続送信⇒5分後⇒55.6℃
送信STOP・IC-7610電源off
FAN off ﾃﾞｨﾚｲ作動⇒空冷3分後⇒33.0℃⇒電源自動off
【追加試験 ﾌﾞﾘｯｼﾞﾀﾞｲｵｰﾄﾞ ｹｰｽ温度測定】
測定環境
温度測定⇒DMM付属 K-type温度ｾﾝｻｰ
ｾﾝｻｰ取付位置⇒ﾌﾞﾘｯｼﾞﾀﾞｲｵｰﾄﾞｹｰｽ
結果
100W連続送信⇒3分40秒後⇒84℃⇒警報ON
100W連続送信⇒5分後⇒90℃
FAN off ﾃﾞｨﾚｲ作動⇒空冷3分45秒後⇒36℃⇒電源自動off
参考
KBC5010 ｹｰｽ温度⇒Tc-Io特性⇒20A 97℃
ﾌﾞﾘｯｼﾞﾀﾞｲｵｰﾄﾞのTc-Io特性は「20A 97℃」なので、100W連続送信 5分後「90℃」が、ほぼ限界のようです。
LED温度ﾓｼﾞｭｰﾙの設定温度は50℃ですがﾋｽﾃﾘｼｽを5℃取っているので、温度ｾﾝｻｰが55℃に上昇したときに警報音が鳴り始め、冷却により50℃まで下がると警報音は消えます。
通常運用ではFAN off ﾃﾞｨﾚｲ機能で良いと思いますが、さすがに警報音が鳴ったときは電源を入れたままで強制空冷した方が安心です。
899円の中華製なので耐久性は分かりませんが、SSTVｺﾝﾃｽﾄ 1ヶ月のﾛﾝｸﾞﾗﾝでは役立つことでしょう。
と言っても、夏場の室内温度は30℃超えが当たり前になったので、更に過酷です。・・・（苦）
