【A ｻｰﾓｽｲｯﾁによる空冷ﾌｧﾝOFFﾃﾞｨﾚｲ】
【B 電流制限素子による突入電流ﾘﾐｯﾀ】
GSV-3000の整流ﾀﾞｲｵｰﾄﾞが定格ｷﾞﾘｷﾞﾘということで、BR5010（50A 1000V）に交換しているのですが、さすがに連続送信をしているとﾋｰﾄｼﾝｸ部が高熱になります。
そのまま電源ｽｲｯﾁをｵﾌにしてしまうと空冷ﾌｧﾝがｽﾄｯﾌﾟし、結局整流ﾀﾞｲｵｰﾄﾞが壊れるので、数分間おいてから電源ｽｲｯﾁをｵﾌにしています。
ところが年老いた田舎のﾗｼﾞｵ少年は、頭では分かっているはずなのにﾄﾗﾝｼｰﾊﾞｰのｵﾌに続いてGSV3000をｵﾌに。
殆どは助かっているのですが、これまで3回もﾌﾞﾘｯｼﾞﾀﾞｲｵｰﾄﾞを交換する羽目に。（ﾄﾎﾎ・・・）
このことをﾛｰｶﾙOMさんに話すと、空冷ﾌｧﾝOFFﾃﾞｨﾚｲの回路を付ければと、ｱﾄﾞﾊﾞｲｽをいただきました。
併せて、電源を入れた瞬間の突入電流が整流素子にﾀﾞﾒｰｼﾞを加えるとのことで、電流制限素子なるものも教えていただきました。
【A ｻｰﾓｽｲｯﾁによる空冷ﾌｧﾝOFFﾃﾞｨﾚｲ】
ﾋｰﾄｼﾝｸ部が高熱になると電源ｽｲｯﾁとﾊﾟﾗ接続しているﾊﾞｲﾒﾀﾙ式ｻｰﾓｽﾀｯﾄがON状態になり、電源ｽｲｯﾁを切りにした状態でも空冷ﾌｧﾝが回り続けます。
数分後、ﾋｰﾄｼﾝｸ部が冷えてくるとｻｰﾓｽﾀｯﾄがｵｰﾌﾟﾝとなり、GSV-3000の電源が自動で切れるという仕掛けです。

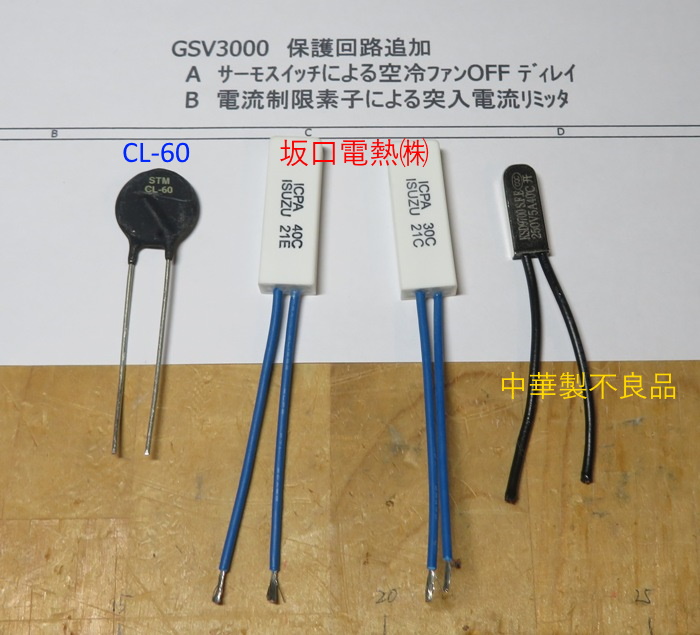

最初、中華製部品を使用したところ、ｽｲｯﾁが外側のﾒﾀﾙ部分と絶縁していないため、ﾊﾟﾁﾝとﾋｭｰｽﾞが飛び見事失敗。（汗）

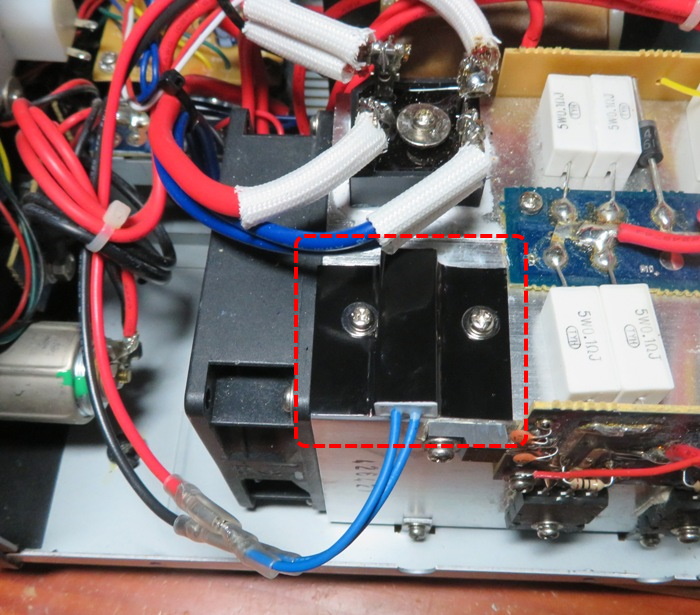

気を取り直して坂口電熱㈱のICPA30と40を取り寄せ、2種類を実験したところ40℃用をｸｰﾙｽﾀｯﾌ放熱ﾌｨﾙﾑを加工してﾋｰﾄｼﾝｸ部に取り付けました。
【修正：ｻｰﾓｽｲｯﾁを40℃から50℃へ変更しました。（2022年7月1日記事参照）】
【B 電流制限素子による突入電流ﾘﾐｯﾀ】

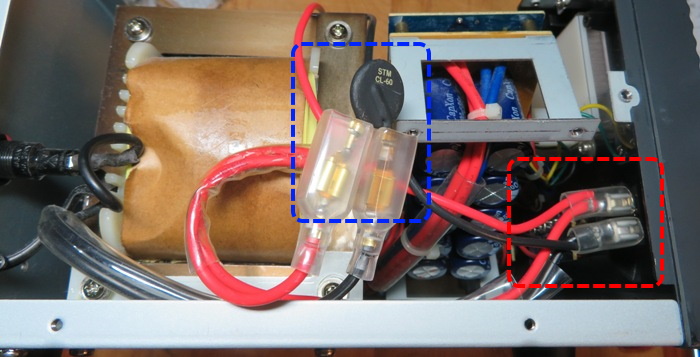

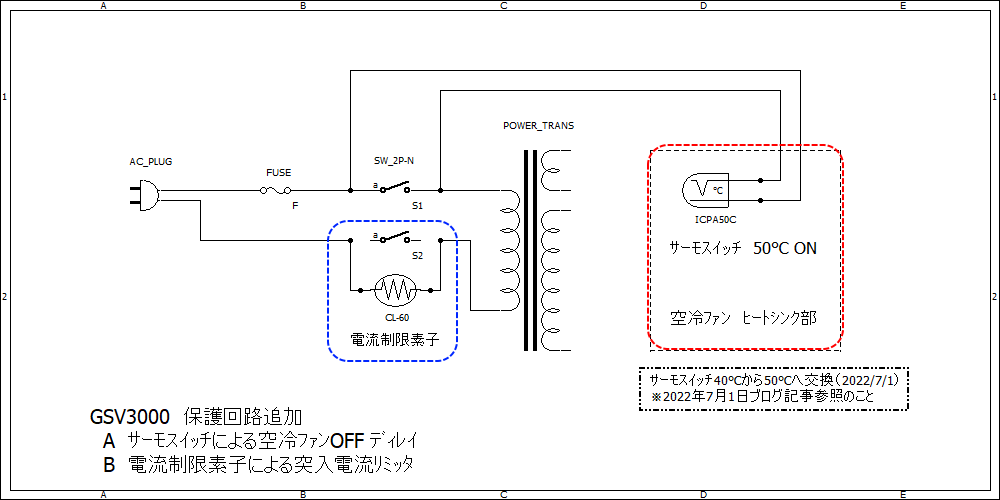

電源ｽｲｯﾁは双極なので、S1側にｻｰﾓｽｲｯﾁをﾊﾟﾗに配線し、S2側を切り離し電流制限素子CL-60を挿入します。
各素子は故障時に交換しやすいように、直ﾊﾝﾀﾞ付けではなく平型端子で配線します。
絶縁関係をﾃｽﾀｰで確認しｽｲｯﾁｵﾝしますが、IC-7610は無音。（ｱﾘｬｰ、また壊したか？？）
焦って配線を見ていくと、何回も動かしているうちに既設配線にｽﾄﾚｽが加わったらしく配線が浮いています。
再ﾊﾝﾀﾞをすると無事に電源ｵﾝ。
【修正：ｻｰﾓｽｲｯﾁを40℃から50℃へ変更しました。（2022年7月1日記事参照）】
【試験①】
ｷｬﾘｱ連続送信（3分間）⇒IC-7610受信（1分間）⇒7610電源OFF⇒GSV3000電源SW切り（ｻｰﾓｽｲｯﾁON状態）⇒空冷ﾌｧﾝ動作（5分間）⇒自動OFF
【試験②】
ｷｬﾘｱ連続送信（3分間）⇒IC-7610受信（電源ON状態）⇒GSV3000電源SW切り（ｻｰﾓｽｲｯﾁON状態）⇒空冷ﾌｧﾝ動作（動作継続）⇒自動OFFしない（ｻｰﾓｽｲｯﾁON状態）
これで年老いた田舎のﾗｼﾞｵ少年のﾋｭｰﾏﾝｴﾗｰはｶﾊﾞｰされそうです。（ｱﾄﾞﾊﾞｲｽに感謝！！）
【B 電流制限素子による突入電流ﾘﾐｯﾀ】
GSV-3000の整流ﾀﾞｲｵｰﾄﾞが定格ｷﾞﾘｷﾞﾘということで、BR5010（50A 1000V）に交換しているのですが、さすがに連続送信をしているとﾋｰﾄｼﾝｸ部が高熱になります。
そのまま電源ｽｲｯﾁをｵﾌにしてしまうと空冷ﾌｧﾝがｽﾄｯﾌﾟし、結局整流ﾀﾞｲｵｰﾄﾞが壊れるので、数分間おいてから電源ｽｲｯﾁをｵﾌにしています。
ところが年老いた田舎のﾗｼﾞｵ少年は、頭では分かっているはずなのにﾄﾗﾝｼｰﾊﾞｰのｵﾌに続いてGSV3000をｵﾌに。
殆どは助かっているのですが、これまで3回もﾌﾞﾘｯｼﾞﾀﾞｲｵｰﾄﾞを交換する羽目に。（ﾄﾎﾎ・・・）
このことをﾛｰｶﾙOMさんに話すと、空冷ﾌｧﾝOFFﾃﾞｨﾚｲの回路を付ければと、ｱﾄﾞﾊﾞｲｽをいただきました。
併せて、電源を入れた瞬間の突入電流が整流素子にﾀﾞﾒｰｼﾞを加えるとのことで、電流制限素子なるものも教えていただきました。
【A ｻｰﾓｽｲｯﾁによる空冷ﾌｧﾝOFFﾃﾞｨﾚｲ】
ﾋｰﾄｼﾝｸ部が高熱になると電源ｽｲｯﾁとﾊﾟﾗ接続しているﾊﾞｲﾒﾀﾙ式ｻｰﾓｽﾀｯﾄがON状態になり、電源ｽｲｯﾁを切りにした状態でも空冷ﾌｧﾝが回り続けます。
数分後、ﾋｰﾄｼﾝｸ部が冷えてくるとｻｰﾓｽﾀｯﾄがｵｰﾌﾟﾝとなり、GSV-3000の電源が自動で切れるという仕掛けです。
最初、中華製部品を使用したところ、ｽｲｯﾁが外側のﾒﾀﾙ部分と絶縁していないため、ﾊﾟﾁﾝとﾋｭｰｽﾞが飛び見事失敗。（汗）
気を取り直して坂口電熱㈱のICPA30と40を取り寄せ、2種類を実験したところ40℃用をｸｰﾙｽﾀｯﾌ放熱ﾌｨﾙﾑを加工してﾋｰﾄｼﾝｸ部に取り付けました。
【修正：ｻｰﾓｽｲｯﾁを40℃から50℃へ変更しました。（2022年7月1日記事参照）】
【B 電流制限素子による突入電流ﾘﾐｯﾀ】
電源ｽｲｯﾁは双極なので、S1側にｻｰﾓｽｲｯﾁをﾊﾟﾗに配線し、S2側を切り離し電流制限素子CL-60を挿入します。
各素子は故障時に交換しやすいように、直ﾊﾝﾀﾞ付けではなく平型端子で配線します。
絶縁関係をﾃｽﾀｰで確認しｽｲｯﾁｵﾝしますが、IC-7610は無音。（ｱﾘｬｰ、また壊したか？？）
焦って配線を見ていくと、何回も動かしているうちに既設配線にｽﾄﾚｽが加わったらしく配線が浮いています。
再ﾊﾝﾀﾞをすると無事に電源ｵﾝ。
【修正：ｻｰﾓｽｲｯﾁを40℃から50℃へ変更しました。（2022年7月1日記事参照）】
【試験①】
ｷｬﾘｱ連続送信（3分間）⇒IC-7610受信（1分間）⇒7610電源OFF⇒GSV3000電源SW切り（ｻｰﾓｽｲｯﾁON状態）⇒空冷ﾌｧﾝ動作（5分間）⇒自動OFF
【試験②】
ｷｬﾘｱ連続送信（3分間）⇒IC-7610受信（電源ON状態）⇒GSV3000電源SW切り（ｻｰﾓｽｲｯﾁON状態）⇒空冷ﾌｧﾝ動作（動作継続）⇒自動OFFしない（ｻｰﾓｽｲｯﾁON状態）
これで年老いた田舎のﾗｼﾞｵ少年のﾋｭｰﾏﾝｴﾗｰはｶﾊﾞｰされそうです。（ｱﾄﾞﾊﾞｲｽに感謝！！）
