【汗だくで屋内配線入れ替え】
ｺﾝﾄﾛｰﾙｹｰﾌﾞﾙはｼｰﾙﾄﾞ線使用
Auto ANT Selectorの快適さを一度味わうと、ﾏﾆｭｱﾙ切替には戻れません。
そうはいってもｼｬｯｸ内で使っていたのでは、屋内配管に空きがないので新しいｱﾝﾃﾅを増設できません。
あーでもないこーでもないと屋外設置方法を悩んでいたのですが、ようやく屋外ﾌﾟﾗﾎﾞｯｸｽが決まりました。

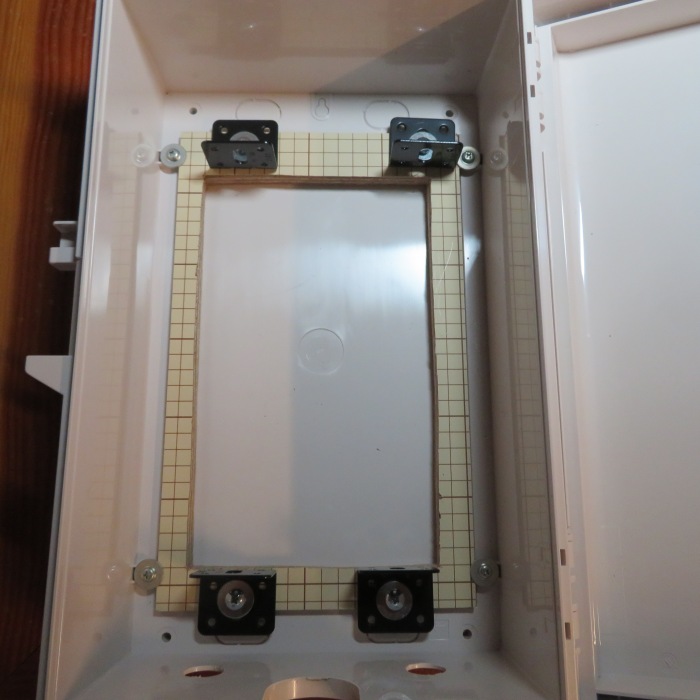

同軸ｹｰﾌﾞﾙの曲がりｽﾍﾟｰｽを確保するために、配線用の木製基板をくり抜き有効深さを確保します。
ｲﾒｰｼﾞではﾋﾟｯﾀﾘとｼｬｰｼｰが収まるはずでしたが、相変わらず加工が下手なのでL字型金物で挟むようにします。

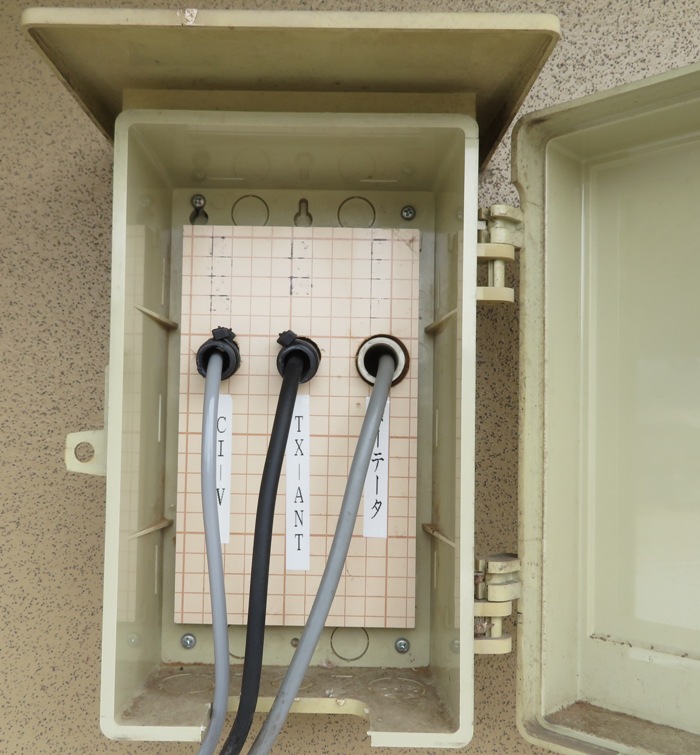

屋外設置を先延ばしにしていた要因は、新規の時もてこずった屋内配管の通線ですが、今回は同軸ｹｰﾌﾞﾙをCI-Ⅴｺﾝﾄﾛｰﾙｹｰﾌﾞﾙに入れ替えなければなりません。

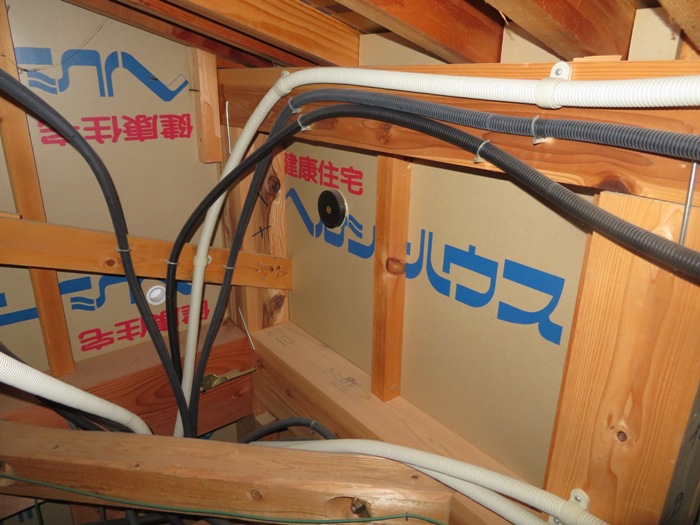

ｼｬｯｸから屋外まで直線ではないので、暑～い屋根裏に上がって配管の曲がり具合を確認します。
こればっかりは一人ではできないので、配管へのｹｰﾌﾞﾙ送り出しをXYLに手伝ってもらいます。
送り出し側のﾀｲﾐﾝｸﾞを合わせるため、声をかけながら引っ張りますが少しづつしか動きません。
根気にやっているうちに、どうにか屋外までｹｰﾌﾞﾙが到達しましたが汗だくです。
それにしても休憩のｱｲｽｸﾘｰﾑは格別でした。

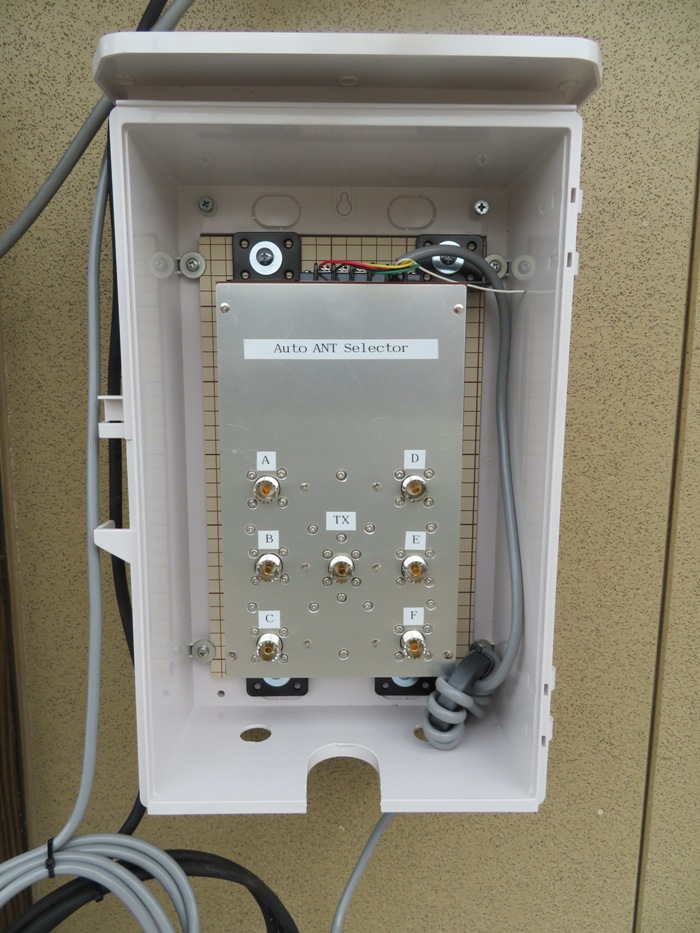

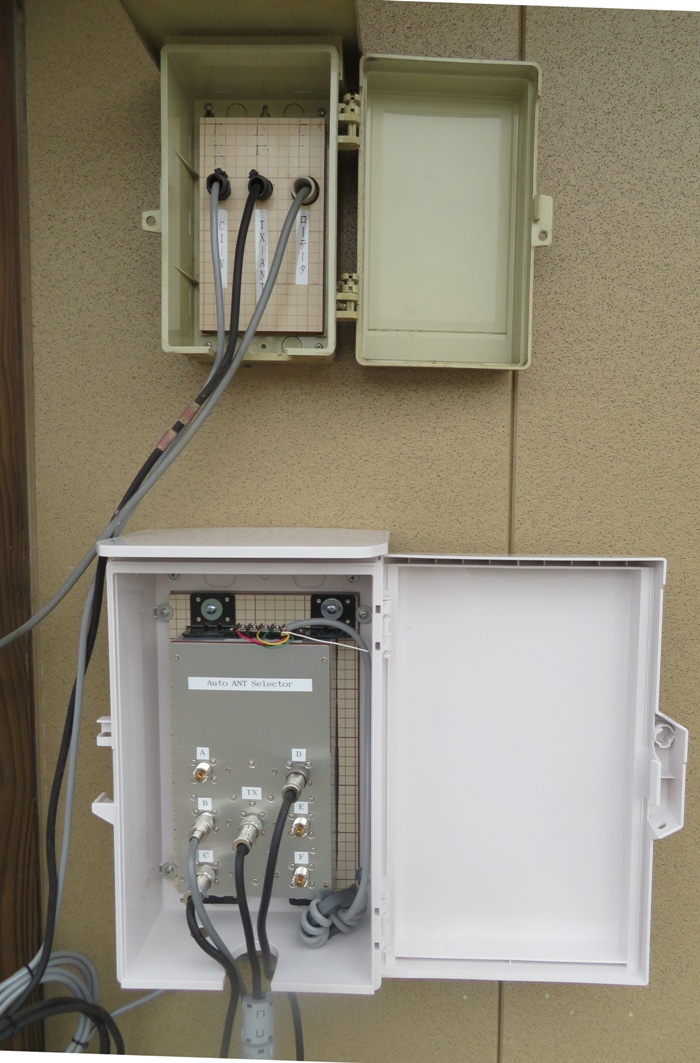

屋外ﾌﾟﾗﾎﾞｯｸｽを壁に取り付け、ｼｬｰｼｹｰｽを入れるといい感じになります。
CI-Ⅴｺﾝﾄﾛｰﾙｹｰﾌﾞﾙは、ﾎﾞｯｸｽ内でFT240#43にW1JR巻きをしてから、外部端子に接続します。
暑い中での同軸ｺﾈｸﾀの付け直しは意外と手こずりました。
TXへの同軸ｹｰﾌﾞﾙにもTDKのﾊﾟｯﾁﾝｺｱを挿入します。

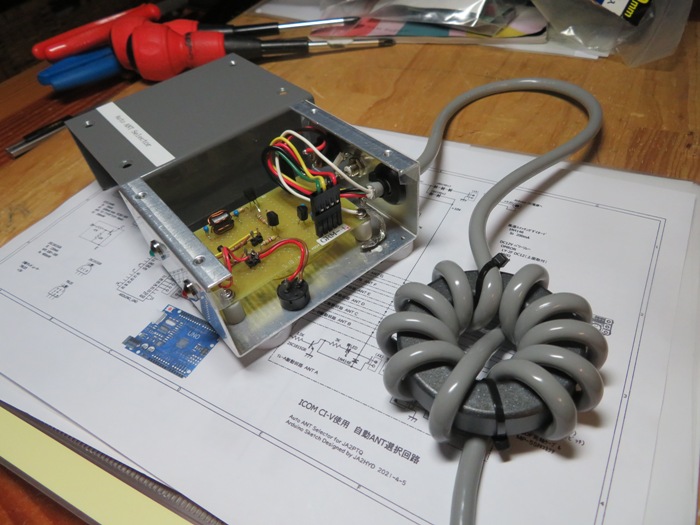

CI-Ⅴのｺﾝﾄﾛｰﾙｹｰﾌﾞﾙは回り込み防止を期待して、高価ですがｼｰﾙﾄﾞ線（多芯ﾏｲｸｹｰﾌﾞﾙ）を使用しました。
そしてｼｬｯｸ側でもFT240#43にW1JR巻きします。
ｺﾝﾄﾛｰﾙｹｰﾌﾞﾙが長くなったので回り込みを心配しましたが今のところ大丈夫のようです。
OMさんから背中を押していただいたArduino入門から3ヶ月、ようやく「Arduino Auto ANT Selector」が完成しました。（感謝）
年老いた田舎のﾗｼﾞｵ少年の今後の課題は、新しいｱﾝﾃﾅ増設です。（苦）
ｺﾝﾄﾛｰﾙｹｰﾌﾞﾙはｼｰﾙﾄﾞ線使用
Auto ANT Selectorの快適さを一度味わうと、ﾏﾆｭｱﾙ切替には戻れません。
そうはいってもｼｬｯｸ内で使っていたのでは、屋内配管に空きがないので新しいｱﾝﾃﾅを増設できません。
あーでもないこーでもないと屋外設置方法を悩んでいたのですが、ようやく屋外ﾌﾟﾗﾎﾞｯｸｽが決まりました。
同軸ｹｰﾌﾞﾙの曲がりｽﾍﾟｰｽを確保するために、配線用の木製基板をくり抜き有効深さを確保します。
ｲﾒｰｼﾞではﾋﾟｯﾀﾘとｼｬｰｼｰが収まるはずでしたが、相変わらず加工が下手なのでL字型金物で挟むようにします。
屋外設置を先延ばしにしていた要因は、新規の時もてこずった屋内配管の通線ですが、今回は同軸ｹｰﾌﾞﾙをCI-Ⅴｺﾝﾄﾛｰﾙｹｰﾌﾞﾙに入れ替えなければなりません。
ｼｬｯｸから屋外まで直線ではないので、暑～い屋根裏に上がって配管の曲がり具合を確認します。
こればっかりは一人ではできないので、配管へのｹｰﾌﾞﾙ送り出しをXYLに手伝ってもらいます。
送り出し側のﾀｲﾐﾝｸﾞを合わせるため、声をかけながら引っ張りますが少しづつしか動きません。
根気にやっているうちに、どうにか屋外までｹｰﾌﾞﾙが到達しましたが汗だくです。
それにしても休憩のｱｲｽｸﾘｰﾑは格別でした。
屋外ﾌﾟﾗﾎﾞｯｸｽを壁に取り付け、ｼｬｰｼｹｰｽを入れるといい感じになります。
CI-Ⅴｺﾝﾄﾛｰﾙｹｰﾌﾞﾙは、ﾎﾞｯｸｽ内でFT240#43にW1JR巻きをしてから、外部端子に接続します。
暑い中での同軸ｺﾈｸﾀの付け直しは意外と手こずりました。
TXへの同軸ｹｰﾌﾞﾙにもTDKのﾊﾟｯﾁﾝｺｱを挿入します。
CI-Ⅴのｺﾝﾄﾛｰﾙｹｰﾌﾞﾙは回り込み防止を期待して、高価ですがｼｰﾙﾄﾞ線（多芯ﾏｲｸｹｰﾌﾞﾙ）を使用しました。
そしてｼｬｯｸ側でもFT240#43にW1JR巻きします。
ｺﾝﾄﾛｰﾙｹｰﾌﾞﾙが長くなったので回り込みを心配しましたが今のところ大丈夫のようです。
OMさんから背中を押していただいたArduino入門から3ヶ月、ようやく「Arduino Auto ANT Selector」が完成しました。（感謝）
年老いた田舎のﾗｼﾞｵ少年の今後の課題は、新しいｱﾝﾃﾅ増設です。（苦）
ＦＢなモノに仕上がりましたネ、苦労された様子がうかがえます。
ＲＦの回り込みもないそうですので、ＶＹ ＦＢです。
切替の自動化で、次の目標（ＡＮＴの追加）が目の前に、頑張って
ください。
困ったときの”OM頼み”で、ようやくたどり着きました。
実用できる完成品で、本当に快適です。
今回も背中を押していただきありがとうございます。
次の課題もいただいているので、ﾁｬﾚﾝｼﾞします。（感謝）
