【SWR試験で異常発見】
軽やかにﾊﾞﾝﾄﾞﾁｪﾝｼﾞ

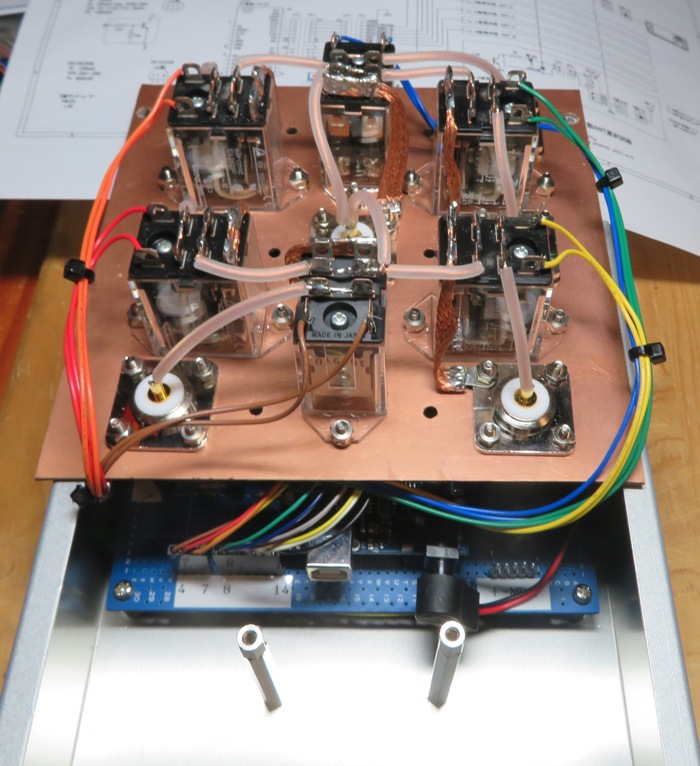

いよいよ配線ですが、同軸配線ではCが増えるので単線のほうが良いとのｱﾄﾞﾊﾞｲｽをいただきました。
手持ちに高絶縁のﾃﾌﾛﾝ線があるのですが扱いにくいので、今回は同軸ｹｰﾌﾞﾙの心線と網線を利用することにします。

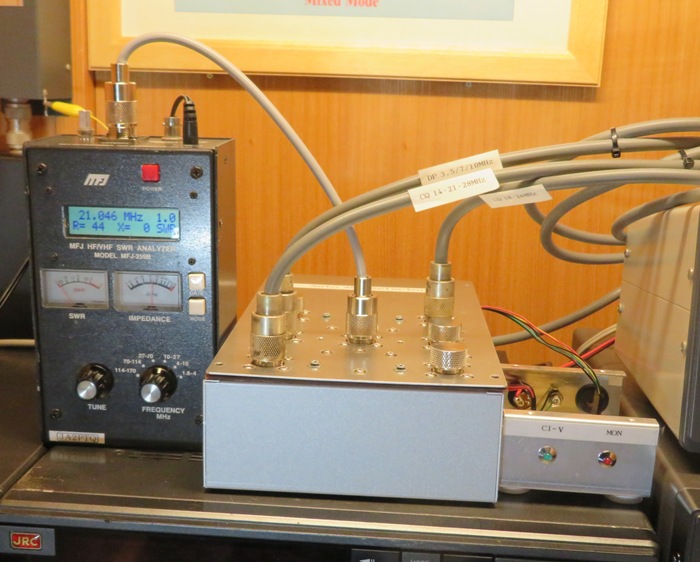

ｼｬｰｼｰに組み込む前に、ｱﾝﾃﾅｱﾅﾗｲｻﾞMFJ-259B（M型ｺﾈｸﾀ変更済）でSWR試験をしてみます。
ﾊﾝﾀﾞ付け部分にｼｮｯｸを与えながらSWRを見ていくと、ｲﾓﾊﾝﾀﾞを一つ発見。（汗）

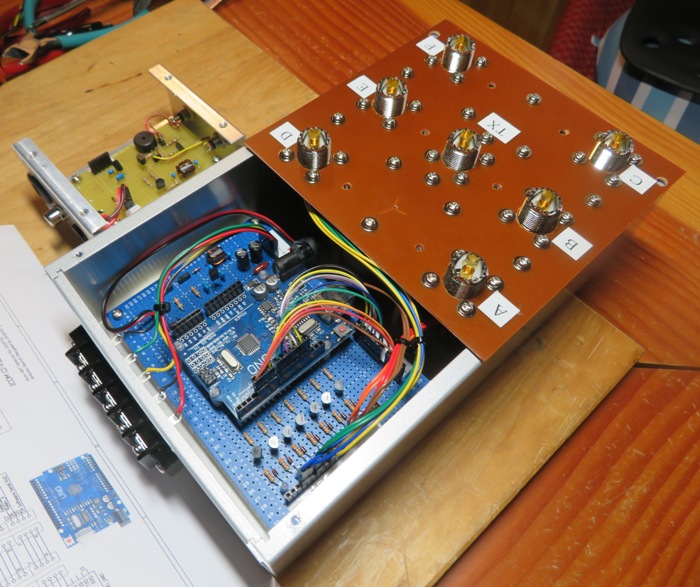

Arduinoｽｹｯﾁの内容を見てﾊﾞﾝﾄﾞとｺﾈｸﾀ出力の関係を再確認し、念のため再書き込みします。

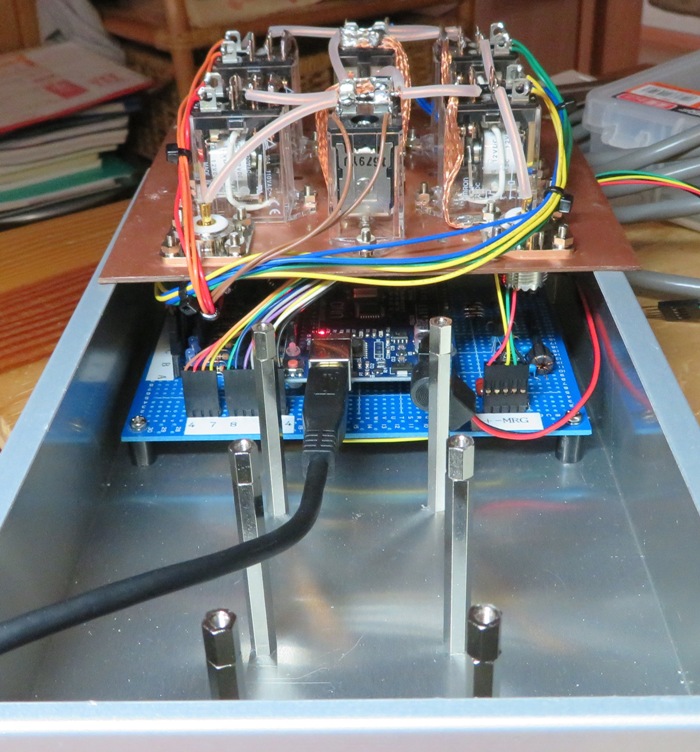

一応出来上がったAuto ANT Selectorｼｽﾃﾑです。
IC-7610のCI-Ⅴを接続して、先ずはﾀﾞﾐｰﾛｰﾄﾞによるSWR測定です。
1.8～7MHzﾊﾞﾝﾄﾞ⇒SWR1.0
10～28MHzﾊﾞﾝﾄﾞ⇒SWR1.1 50MHzﾊﾞﾝﾄﾞ⇒SWR1.3
今度は実ｱﾝﾃﾅを接続してのSWR測定です。
ｱﾝﾃﾅの元でしっかり調整されているﾊﾞﾝﾄﾞは気持ちの良いSWR値ですが、ずれているバンドはそれなりの表示です。（苦）
実際に運用してみると微妙なﾀｲﾐﾝｸﾞ調整が必要かもしれませんが、Arduino pin13出力信号で動作するﾋﾟﾋﾟｯ音は動作確認に必須となります。
これまでの手動切替では、時々ﾋｭｰﾏﾝｴﾗｰを起こしﾋﾔｯとしましたが、このAuto ANT Selectorは年老いた田舎のﾗｼﾞｵ少年にとって強い味方になりそうです。
軽やかにﾊﾞﾝﾄﾞﾁｪﾝｼﾞ
いよいよ配線ですが、同軸配線ではCが増えるので単線のほうが良いとのｱﾄﾞﾊﾞｲｽをいただきました。
手持ちに高絶縁のﾃﾌﾛﾝ線があるのですが扱いにくいので、今回は同軸ｹｰﾌﾞﾙの心線と網線を利用することにします。
ｼｬｰｼｰに組み込む前に、ｱﾝﾃﾅｱﾅﾗｲｻﾞMFJ-259B（M型ｺﾈｸﾀ変更済）でSWR試験をしてみます。
ﾊﾝﾀﾞ付け部分にｼｮｯｸを与えながらSWRを見ていくと、ｲﾓﾊﾝﾀﾞを一つ発見。（汗）
Arduinoｽｹｯﾁの内容を見てﾊﾞﾝﾄﾞとｺﾈｸﾀ出力の関係を再確認し、念のため再書き込みします。
一応出来上がったAuto ANT Selectorｼｽﾃﾑです。
IC-7610のCI-Ⅴを接続して、先ずはﾀﾞﾐｰﾛｰﾄﾞによるSWR測定です。
1.8～7MHzﾊﾞﾝﾄﾞ⇒SWR1.0
10～28MHzﾊﾞﾝﾄﾞ⇒SWR1.1 50MHzﾊﾞﾝﾄﾞ⇒SWR1.3
今度は実ｱﾝﾃﾅを接続してのSWR測定です。
ｱﾝﾃﾅの元でしっかり調整されているﾊﾞﾝﾄﾞは気持ちの良いSWR値ですが、ずれているバンドはそれなりの表示です。（苦）
実際に運用してみると微妙なﾀｲﾐﾝｸﾞ調整が必要かもしれませんが、Arduino pin13出力信号で動作するﾋﾟﾋﾟｯ音は動作確認に必須となります。
これまでの手動切替では、時々ﾋｭｰﾏﾝｴﾗｰを起こしﾋﾔｯとしましたが、このAuto ANT Selectorは年老いた田舎のﾗｼﾞｵ少年にとって強い味方になりそうです。
おぉーっ！ ＦＢに出来上がりましたねぇ。
動作がＯＫでも見栄えが悪いと、実用本位であってもイマイチですが
見た目もＦＢです。
動作には全く問題ないですが、細かな点を言わせて戴くと、リレーの
逆電圧防止用のダイオードは、基板側でなく直近のリレーの端子間に
接続した方が良かったかも。
なーるほど。
そういう積み重ねがFBな作品に仕上がるんですね。
HYDさんのｱﾄﾞﾊﾞｲｽのお陰で、ようやくここまで来ました。
いよいよ屋外ですが、まだ材料決めかねています。（遅っ）
