【ｼｽﾃﾑらしくなった】
CI-Ⅴ出力電圧は3V？
ﾘﾚｰ駆動は、実験の結果ｵｰｿﾄﾞｯｸｽな2SC1815GRということになりました。
ﾒｲﾝの穴あき基盤のｽﾍﾟｰｽに、1回路／横2穴分のﾚｲｱｳﾄで7回路を組み入れます。
そしてArduinoﾎﾞｰﾄﾞを載せてみると、見た目だけはそれらしくなりました。
実験段階で、2SC1815GRﾍﾞｰｽ入力に+5Vを加えた状態で、ｴﾐｯﾀﾌｫﾛｱ出力はH信号4V以上確保しています。
ところが、実際にIC-7610のCI-Ⅴ信号を接続してみると2V台しか出てきません。？
CI-Ⅴ出力をｵｼﾛｽｺｰﾌﾟで見てみると、信号がない時のHﾚﾍﾞﾙは+3V。
IC-7610のﾀﾞｲﾔﾙを動かすと、0V Lﾚﾍﾞﾙ方向にCI-Ⅴ信号が現れます。
あれー、Hは+5Vだと思い込んでいました。（汗）
ようやく、「CI-Ⅴ信号を+5Vにﾚﾍﾞﾙ変換した後、ｴﾐｯﾀﾌｫﾛｱで送出」しなければならないことに気付きました。（遅～い）
ﾈｯﾄ記事でIC-756のCI-Ⅴ回路図を見つけましたが、よ～く眺めると+5Vは出ないですね。
IC-7610の回路図はありませんが、考え方は同じでしょうか。？
前段で2SC1815GRｺﾚｸﾀ出力でﾚﾍﾞﾙ変換したので、ﾒｲﾝ基盤側のCI-Ⅴ受信用のﾃﾞｼﾞﾀﾙﾄﾗﾝｼﾞｽﾀは1段となりました。
ﾊｰﾄﾞ的にはｼｽﾃﾑっぽくなりましたが、魂を入れなければなりません。
な～んて恰好つける年老いた田舎のﾗｼﾞｵ少年ですが、ﾛｰｶﾙOMさん提供のArduino Sketchがあるので鬼に金棒です。（お世話になります。）
CI-Ⅴ出力電圧は3V？
ﾘﾚｰ駆動は、実験の結果ｵｰｿﾄﾞｯｸｽな2SC1815GRということになりました。
ﾒｲﾝの穴あき基盤のｽﾍﾟｰｽに、1回路／横2穴分のﾚｲｱｳﾄで7回路を組み入れます。
そしてArduinoﾎﾞｰﾄﾞを載せてみると、見た目だけはそれらしくなりました。
実験段階で、2SC1815GRﾍﾞｰｽ入力に+5Vを加えた状態で、ｴﾐｯﾀﾌｫﾛｱ出力はH信号4V以上確保しています。
ところが、実際にIC-7610のCI-Ⅴ信号を接続してみると2V台しか出てきません。？
CI-Ⅴ出力をｵｼﾛｽｺｰﾌﾟで見てみると、信号がない時のHﾚﾍﾞﾙは+3V。
IC-7610のﾀﾞｲﾔﾙを動かすと、0V Lﾚﾍﾞﾙ方向にCI-Ⅴ信号が現れます。
あれー、Hは+5Vだと思い込んでいました。（汗）
ようやく、「CI-Ⅴ信号を+5Vにﾚﾍﾞﾙ変換した後、ｴﾐｯﾀﾌｫﾛｱで送出」しなければならないことに気付きました。（遅～い）
ﾈｯﾄ記事でIC-756のCI-Ⅴ回路図を見つけましたが、よ～く眺めると+5Vは出ないですね。
IC-7610の回路図はありませんが、考え方は同じでしょうか。？

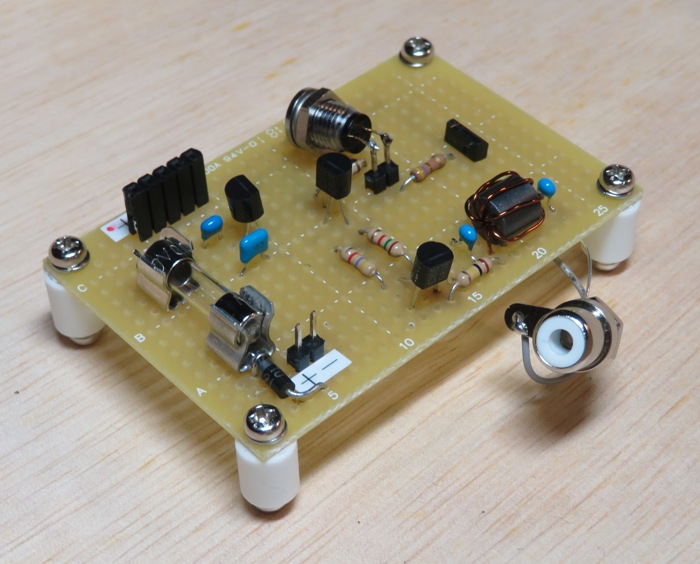

前段で2SC1815GRｺﾚｸﾀ出力でﾚﾍﾞﾙ変換したので、ﾒｲﾝ基盤側のCI-Ⅴ受信用のﾃﾞｼﾞﾀﾙﾄﾗﾝｼﾞｽﾀは1段となりました。
ﾊｰﾄﾞ的にはｼｽﾃﾑっぽくなりましたが、魂を入れなければなりません。
な～んて恰好つける年老いた田舎のﾗｼﾞｵ少年ですが、ﾛｰｶﾙOMさん提供のArduino Sketchがあるので鬼に金棒です。（お世話になります。）
