【2SC1326の高熱は下がった】
筐体内の蓄積熱にｻｰﾐｽﾀが反応か？
熱暴走の元となっている垂直出力部の発熱を抑える方策を探していると「ｻﾝﾊﾔﾄの貼るﾋｰﾄｼﾝｸ」を見つけました。
通販で約2,000円（120×250mm）とちょっと高価ですので、こういう時に頼りになる秋月電子で探します。

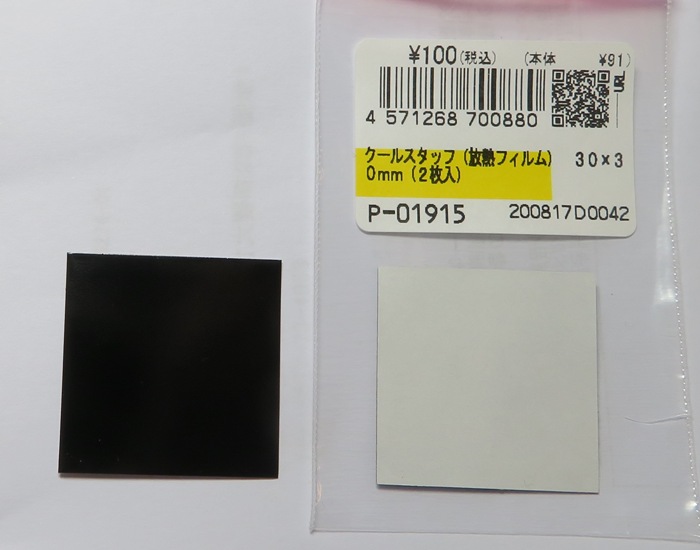

さすが秋月、ﾒｰｶｰは違いますが30×30mm（2枚入）100円という小売りがあったので早速注文。
OKI電線のｸｰﾙｽﾀｯﾌのﾍﾟｰｼﾞを見ると、

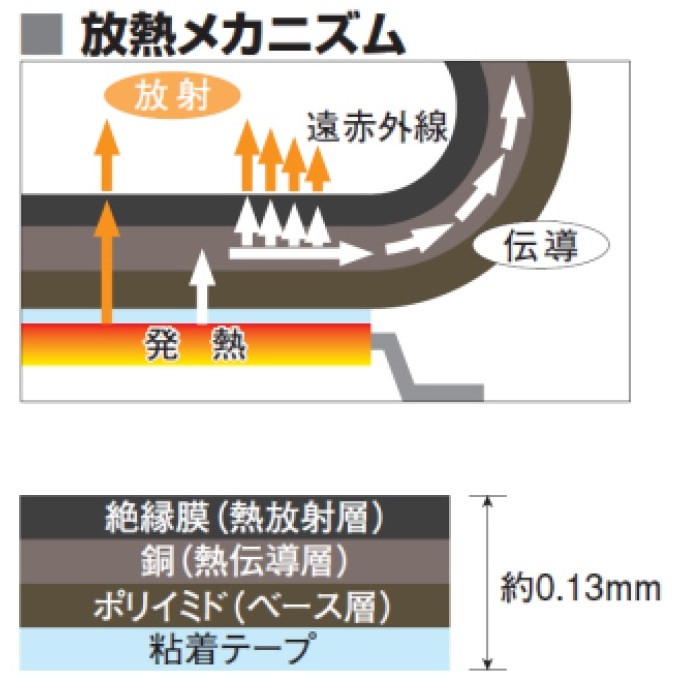

・熱伝導をﾍﾞｰｽに、熱放射との組み合わせにより、⾼効率の放熱を実現〈特許取得済〉。
・極薄（0.13mm）、軽量（0.4g／30×30mm）で機器の小型軽量化に対応。
・粘着材により、部品に容易に貼付けられ、ﾌﾚｷｼﾋﾞﾘﾃｨと適度な剛性を持ち、折曲げが自由自在。
・ﾊｻﾐ、ｶｯﾀｰ等で容易に切断でき、用途に適した形状加工が可能。

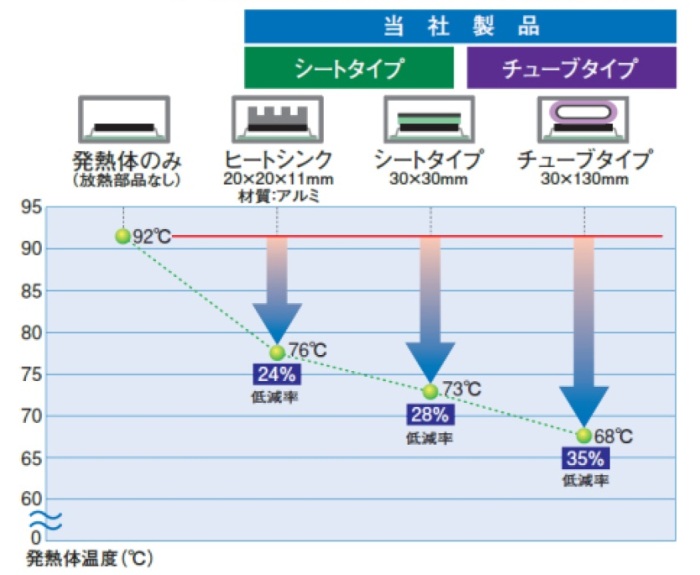

放熱効果を比較した資料によると従来のﾋｰﾄｼﾝｸよりも優れており技術の進化を感じます。

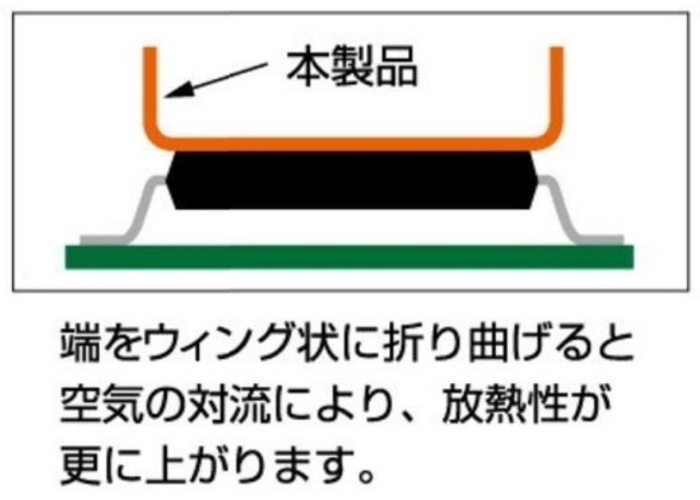

また、ｻﾝﾊﾔﾄのﾍﾟｰｼﾞには、端をｳｨﾝｸﾞ状に曲げる貼り方が推奨されています。

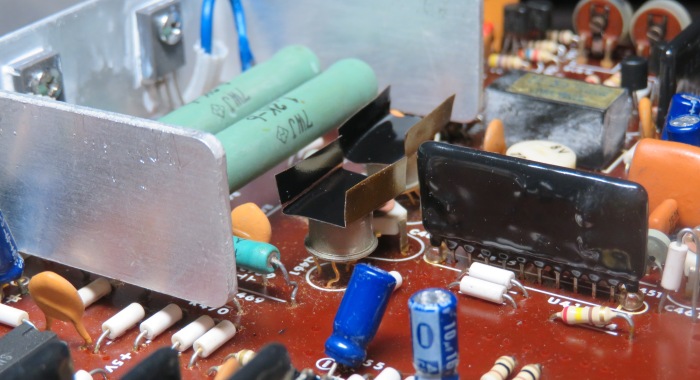

2SC1326の頭をｷﾚｲに拭き、ｳｨﾝｸﾞ状に加工した放熱ｼｰﾄを貼付します。
電源を入れっ放しにしておき、時々指で触ってみますが以前ほど熱くなりません。（お見事！！）
対策前は、時間経過とともに相当熱くなりました。

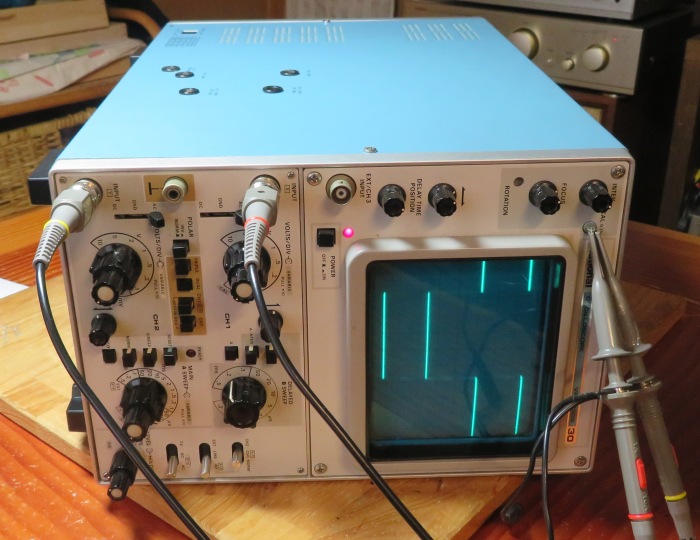

ｹｰｽがない状態では波形が乱れることもなく安定して表示を続けており、期待できそうです。
一旦電源を切り、半日放置してからｹｰｽを取り付け、再度ｽｲｯﾁｵﾝ。
残念ながら、およそ1時間で波形表示が消えました。
2SC1326の高熱は下がったものの、垂直出力部2SC1326のﾋｰﾄｼﾝｸ放熱は相当なもので、CRTﾋｰﾀｰや高圧電源部の発熱と併せて、筐体内に熱が蓄積されていくようです。
対策前のように波形が乱れて飛ぶ感じはなくなりましたが、2SC1326回路内のｻｰﾐｽﾀが反応するのか、消えては再表示という状態が繰り返されます。
ｹｰｽを外した状態では安定しているので、結局は筐体内の熱を排出しなければ根本解決にはならないのでしょうか。？（困ったー）
筐体内の蓄積熱にｻｰﾐｽﾀが反応か？
熱暴走の元となっている垂直出力部の発熱を抑える方策を探していると「ｻﾝﾊﾔﾄの貼るﾋｰﾄｼﾝｸ」を見つけました。
通販で約2,000円（120×250mm）とちょっと高価ですので、こういう時に頼りになる秋月電子で探します。
さすが秋月、ﾒｰｶｰは違いますが30×30mm（2枚入）100円という小売りがあったので早速注文。
OKI電線のｸｰﾙｽﾀｯﾌのﾍﾟｰｼﾞを見ると、
・熱伝導をﾍﾞｰｽに、熱放射との組み合わせにより、⾼効率の放熱を実現〈特許取得済〉。
・極薄（0.13mm）、軽量（0.4g／30×30mm）で機器の小型軽量化に対応。
・粘着材により、部品に容易に貼付けられ、ﾌﾚｷｼﾋﾞﾘﾃｨと適度な剛性を持ち、折曲げが自由自在。
・ﾊｻﾐ、ｶｯﾀｰ等で容易に切断でき、用途に適した形状加工が可能。
放熱効果を比較した資料によると従来のﾋｰﾄｼﾝｸよりも優れており技術の進化を感じます。
また、ｻﾝﾊﾔﾄのﾍﾟｰｼﾞには、端をｳｨﾝｸﾞ状に曲げる貼り方が推奨されています。
2SC1326の頭をｷﾚｲに拭き、ｳｨﾝｸﾞ状に加工した放熱ｼｰﾄを貼付します。
電源を入れっ放しにしておき、時々指で触ってみますが以前ほど熱くなりません。（お見事！！）
対策前は、時間経過とともに相当熱くなりました。
ｹｰｽがない状態では波形が乱れることもなく安定して表示を続けており、期待できそうです。
一旦電源を切り、半日放置してからｹｰｽを取り付け、再度ｽｲｯﾁｵﾝ。
残念ながら、およそ1時間で波形表示が消えました。
2SC1326の高熱は下がったものの、垂直出力部2SC1326のﾋｰﾄｼﾝｸ放熱は相当なもので、CRTﾋｰﾀｰや高圧電源部の発熱と併せて、筐体内に熱が蓄積されていくようです。
対策前のように波形が乱れて飛ぶ感じはなくなりましたが、2SC1326回路内のｻｰﾐｽﾀが反応するのか、消えては再表示という状態が繰り返されます。
ｹｰｽを外した状態では安定しているので、結局は筐体内の熱を排出しなければ根本解決にはならないのでしょうか。？（困ったー）
