【2段BPF＋RF AMP=3000mVp-p】

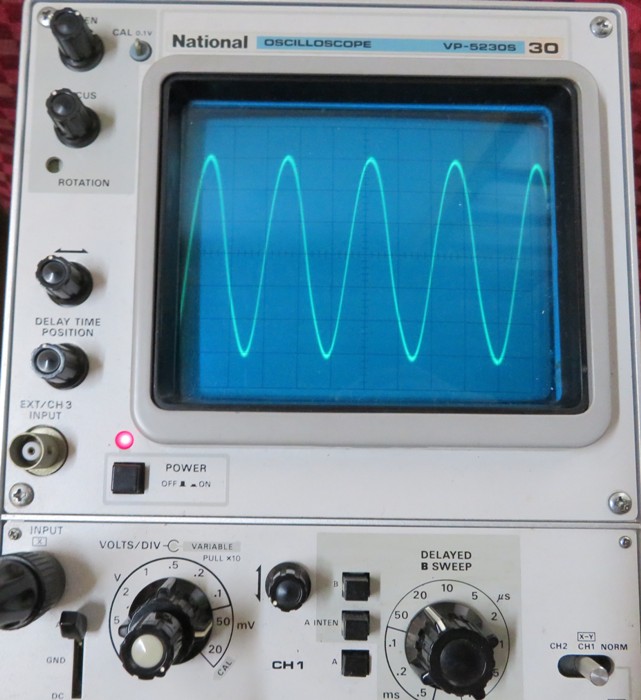

20MHz外部基準信号波形
外付けとなる「20MHz2段ﾊﾞﾝﾄﾞﾊﾟｽﾌｨﾙﾀ」。
当初はRF AMPを外付けする予定でしたが、JST-135ﾌﾟﾗｸﾞｲﾝ装着に変更。）
20MHz2段ﾊﾞﾝﾄﾞﾊﾟｽﾌｨﾙﾀの入力波形。
10MHzと20MHzの2ﾄｰﾝみたいです。
20MHz2段ﾊﾞﾝﾄﾞﾊﾟｽﾌｨﾙﾀの出力波形。
「1400mVp-p 495mVrms +6.9dBm」

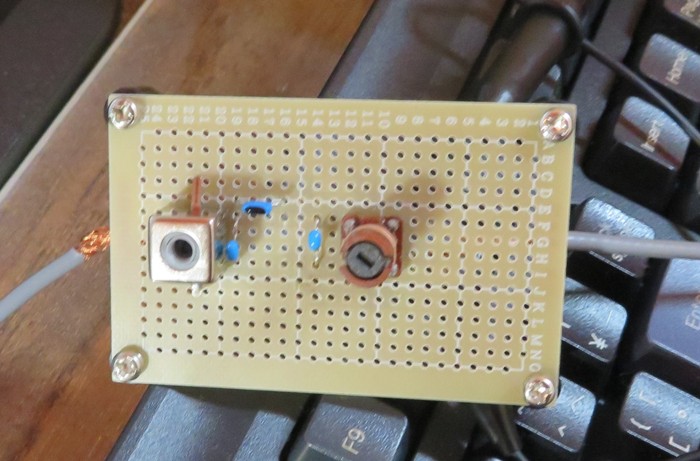

JST-135へ組み込むRF AMP1段のBPF基盤です。

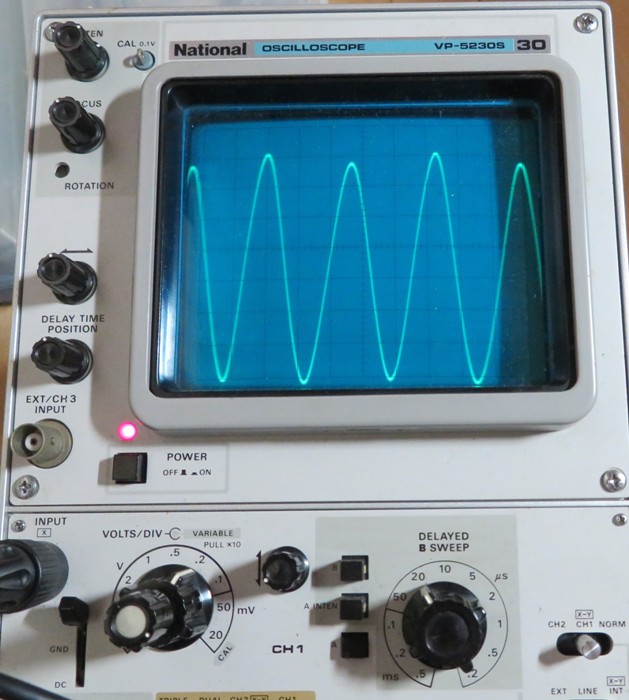

外部基準信号のRF AMP BPF出力波形（→220PF→TR5ｴﾐｯﾀ）。
「3000mVp-p 1060mVrms ＋13.51dBm」
TR7out20MHz出力波形。
「300mVp-p 106mVrms －6.48dBm」
計4段のFCZｺｲﾙで波形もきれいです。
（あーウレシヤ！！）
20MHz外部基準信号波形
外付けとなる「20MHz2段ﾊﾞﾝﾄﾞﾊﾟｽﾌｨﾙﾀ」。
当初はRF AMPを外付けする予定でしたが、JST-135ﾌﾟﾗｸﾞｲﾝ装着に変更。）
20MHz2段ﾊﾞﾝﾄﾞﾊﾟｽﾌｨﾙﾀの入力波形。
10MHzと20MHzの2ﾄｰﾝみたいです。
20MHz2段ﾊﾞﾝﾄﾞﾊﾟｽﾌｨﾙﾀの出力波形。
「1400mVp-p 495mVrms +6.9dBm」
JST-135へ組み込むRF AMP1段のBPF基盤です。
外部基準信号のRF AMP BPF出力波形（→220PF→TR5ｴﾐｯﾀ）。
「3000mVp-p 1060mVrms ＋13.51dBm」
TR7out20MHz出力波形。
「300mVp-p 106mVrms －6.48dBm」
計4段のFCZｺｲﾙで波形もきれいです。
（あーウレシヤ！！）
