【TR5ｴﾐｯﾀ回路へ注入】
驚きの＋13.51dBm
【追記 J-FETに落とし穴が。（Lockしたのは違う理由・・・ 2021年1月その22･23へ続く）】
挫折寸前の年老いた田舎のﾗｼﾞｵ少年は、ﾛｰｶﾙOMにこれまでの経緯を説明。
ここでもいろいろﾋﾝﾄを頂き、ﾓﾁﾍﾞｰｼｮﾝが復活しました。（ありがたいことです）
いったん工具類を片付けて頭をｸﾘｱし、発想の転換。（OMさんの真似）
TR5ﾍﾞｰｽ入力をあきらめて、2MHzLOOPと20MHzLOOPの分岐点であるTR5ｴﾐｯﾀへ直接注入してみることにしました。

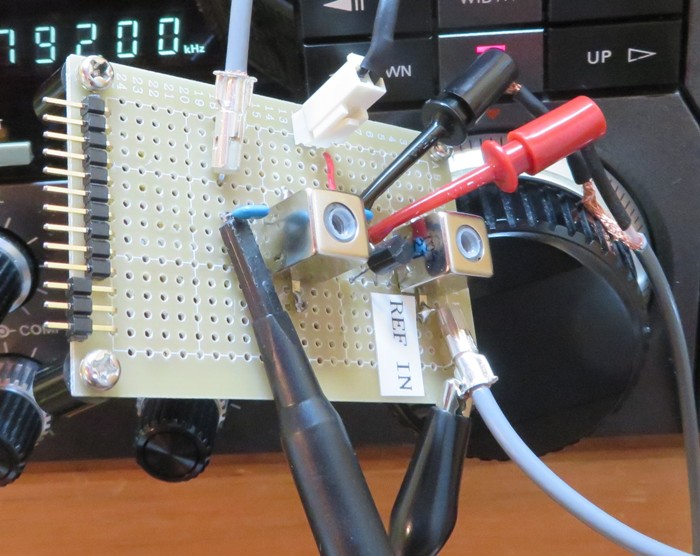

早速DDS REF UNITの配線変更。

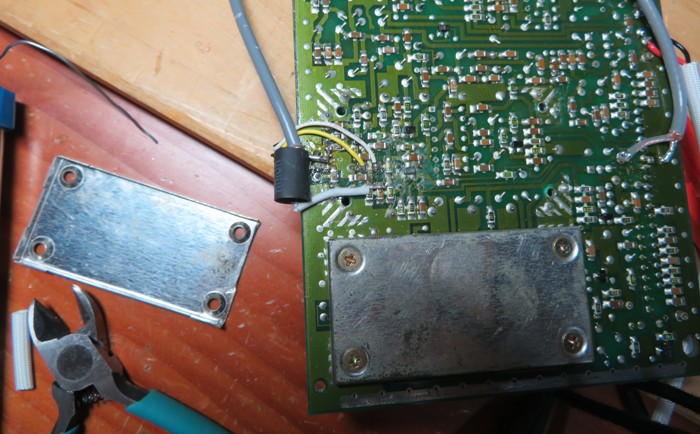

内部ｸﾙｽﾀﾙ発振時の動作状況を見るために、TR7outの計測ﾎﾟｲﾝﾄへ1.5D-2Vを接続。
20MHz信号の出力ﾚﾍﾞﾙは、
「270mVp-p －7.43dBm」。
その時のTR5ｴﾐｯﾀ出力は、
「1300mVp-p +6.26dBm」でした。
ｴﾐｯﾀ接続では影響を受けないだろうとｿｰｽﾌｫﾛｱは撤去。
20MHz出力ﾚﾍﾞﾙを内部発振時ﾚﾍﾞﾙに近づけるよう、RF AMPのｿｰｽ抵抗を調整。
0Ω・500Ωでは発振気味でUN LOCK。
1kΩではｹﾞｲﾝ不足。
ｶｯﾄｱﾝﾄﾞﾄﾗｲで750Ωに決定。
外部REF IN時のTR7outの20MHz出力ﾚﾍﾞﾙを「300mVp-p －6.48dBm」に調整。

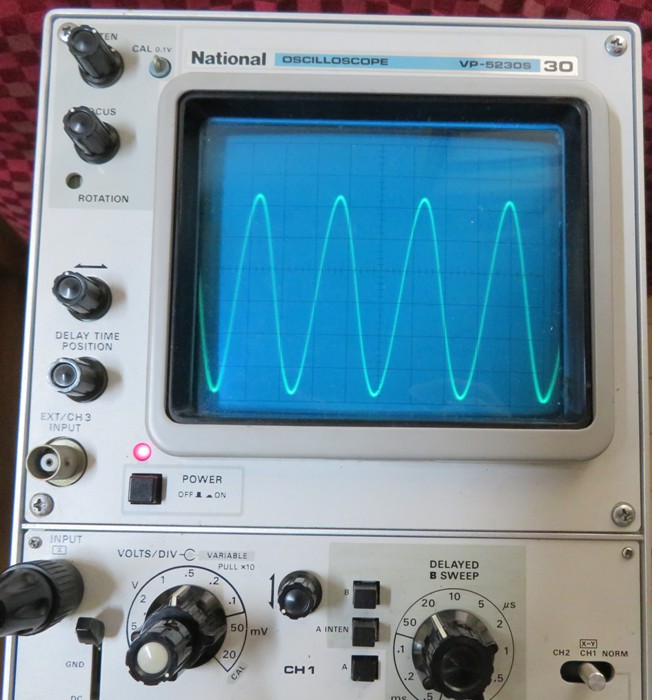

その時のRF AMP BPF出力ﾚﾍﾞﾙは、驚きの「3000mVp-p ＋13.51dBm」でした。（220PFを経由してTR5ｴﾐｯﾀへ入力）

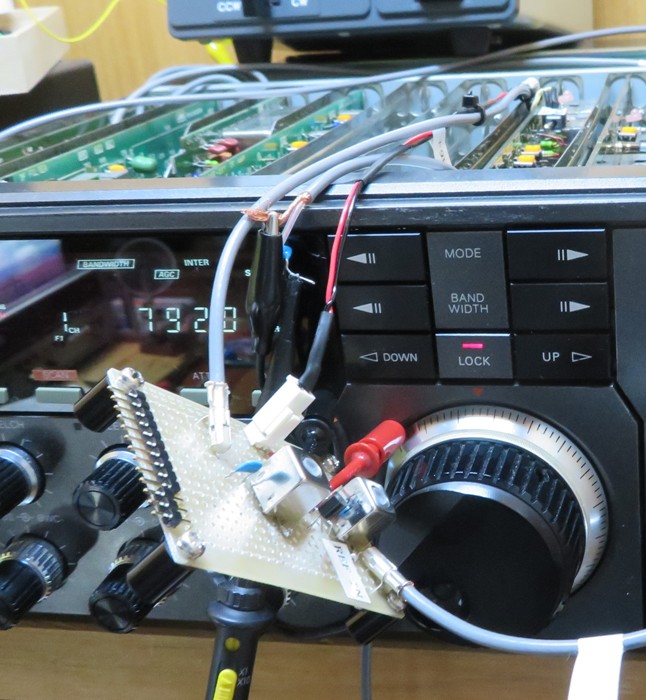

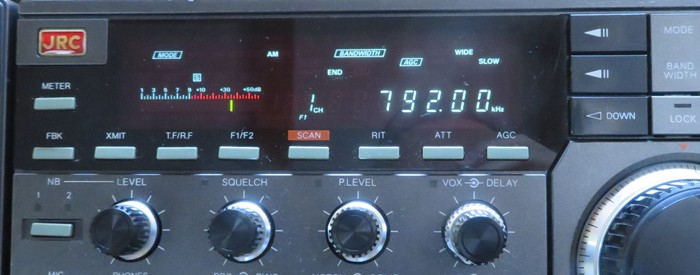

2MHzLOOP・20MHzLOOP共にUN LOCKﾗﾝﾌﾟは消え、ﾛｰｶﾙNHK792KHzをｸﾘｱに受信。（ﾊﾞﾝｻﾞｰｲ ﾊﾞﾝｻﾞｰｲ！！！）
【追記】
この段階でLockしたことは事実ですが、J-FET 2SK125の動作が違いました。
話は、2年後の2021年1月 その22･23へ続きます。
年老いた田舎のﾗｼﾞｵ少年のやることは、こんなもんです。・・・（汗）
