【UNLOCK +5.5dBmでも力不足】
ついにｷﾞﾌﾞｱｯﾌﾟか？
外部基準信号が+5.5dBmもあれば大丈夫だろうと期待してｽｲｯﾁｵﾝしましたが、世の中そんなに甘くない。
泥沼の試行錯誤の始まりです。
ｼﾝｾｻｲｻﾞ系のUN LOCKﾗﾝﾌﾟは赤く点灯したまま。
うんともすんとも言いません。

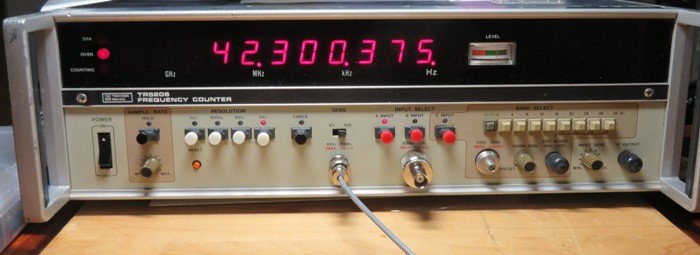

それどころか、TR5ﾍﾞｰｽ入力をｶｳﾝﾀｰ計測してみると42.3MHzが表示され、FCZｺｲﾙのｺｱを回すと周波数が変化します。？？？
ｼﾞｰｯと回路図を見ていると、TR5ﾍﾞｰｽ回路のｸﾘｽﾀﾙがFCZｺｲﾙに置き換わっただけで、「VFO発振器」と化しているのだろうか。？？？
目が点に・・・。
TR5ﾍﾞｰｽ入力配線が長すぎるのも発振の要因かもしれないので、小型切替ｽｲｯﾁをREF DDS UNIT上に置きﾍﾞｰｽ回路を極力短くします。
RFﾄﾗﾝｽｽﾃｯﾌﾟｱｯﾌﾟは失敗のようなので、FCZｺｲﾙの影響をなくすためｿｰｽﾌｫﾛｱを挿入します。（浅知恵かも）
さらに、入力ﾚﾍﾞﾙを上げるため前段にRF AMPを増設しました。
ところがどっこい。
今度は見事にRF AMPが発振。

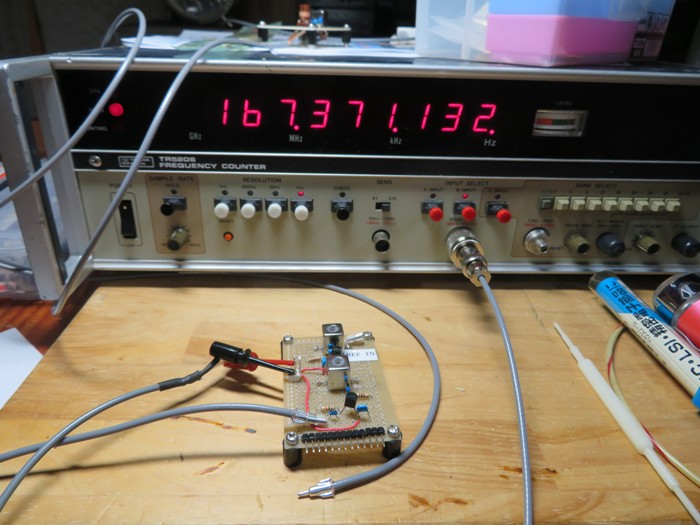

ｶｳﾝﾀｰは167MHzを表示。（ｱﾁｬｰ）
気を取り直して、2SK125にｿｰｽ抵抗を入れ発振を止め、再びｽｲｯﾁｵﾝ。
2MHzLOOPのUN LOCKは消えているが、20MHzLOOPはUN LOCKが赤く点灯。
やはりJST-135は反応なし。（ｶﾞｯｸﾘ）
そんなこんなでいじくりまわしているうちに、JST-135の電源が落ちた。
なんか変なことした？？？
弱り目にたたり目。
無謀な挑戦はこれまでか・・・

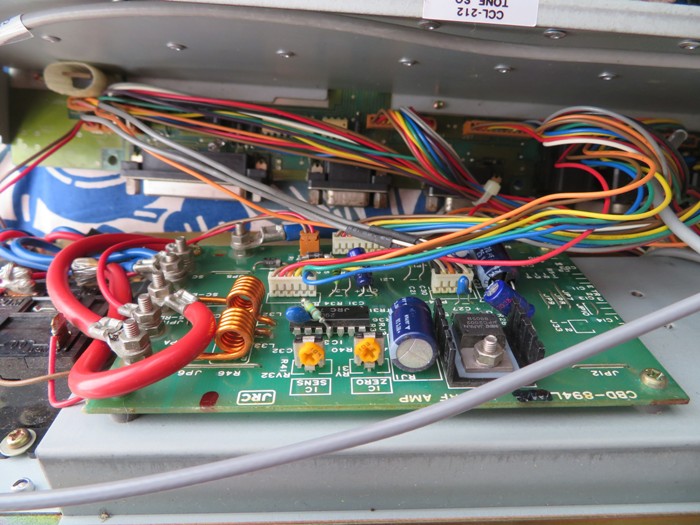

JST-135電源落ちの原因は別物で、電源リレー系の保護抵抗（AMP UNIT R0）を交換して何とか復活しました。
年老いた田舎のﾗｼﾞｵ少年は行き詰まったので、ﾛｰｶﾙOMｼｬｯｸへ向かうことに。・・・
