【ﾌﾟﾘﾝﾄﾊﾟﾀｰﾝ解析】
+5.5dBmに期待
今回も背中を押していただいたﾛｰｶﾙOMのﾎｰﾑﾍﾟｰｼﾞの"IC-7400へ高精度・高安定度の外部基準信号を注入"を励みにしてあれこれ考えます。

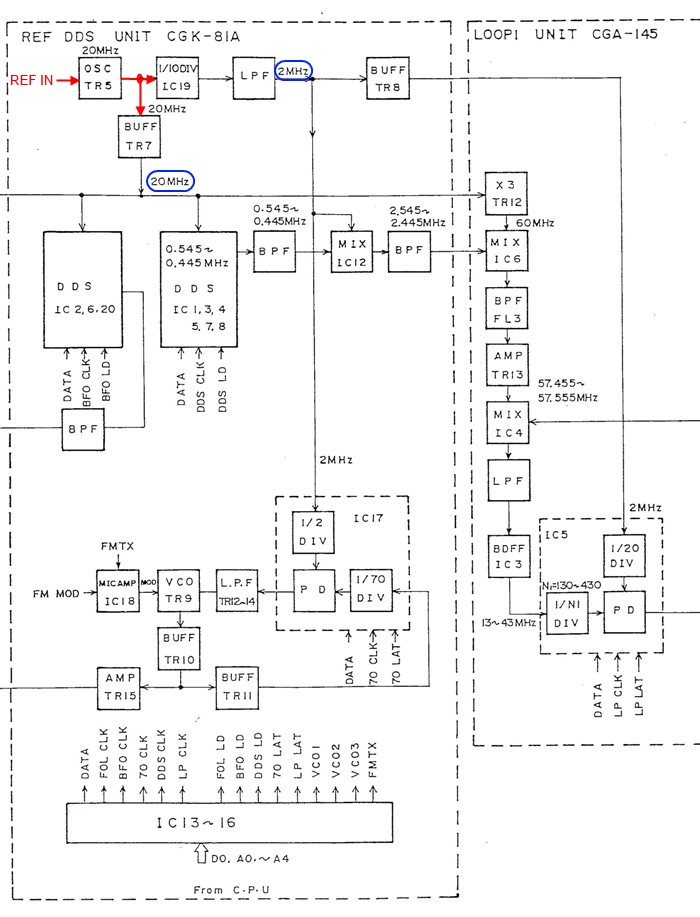

JST-135のｼﾝｾｻｲｻﾞ系ﾌﾞﾛｯｸﾀﾞｲｱｸﾞﾗﾑでは、基準信号は20MHzで「TR5」へ注入してやれば良さそうです。

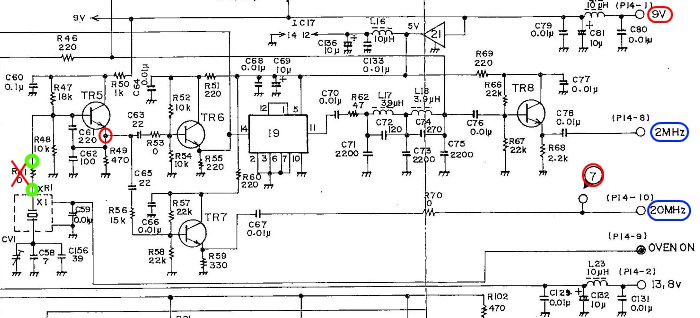

回路図では、OMのIC-7400と同様、TR5ﾍﾞｰｽへつながっているｸﾘｽﾀﾙを切り離して外部基準信号入力点としたいと思います。
具体的には「RJ1 0Ω」を取り外し、緑〇ﾎﾟｲﾝﾄからﾘｰﾄﾞ線を出し、ｽｲｯﾁで「内部基準／外部基準」を切り替えようと考えました。

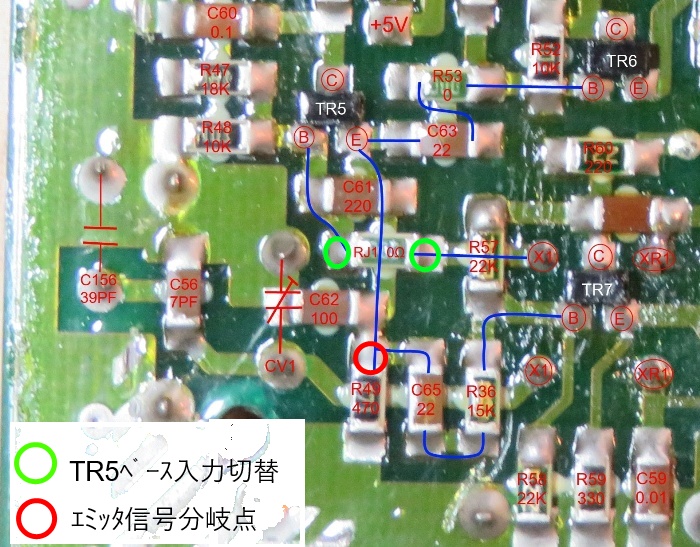

実装ﾎﾟｲﾝﾄを間違えないように、ﾌﾟﾗｸﾞｲﾝ基盤のﾊﾝﾀﾞ面を写真に撮り描画ｿﾌﾄで部品配置を書き入れました。

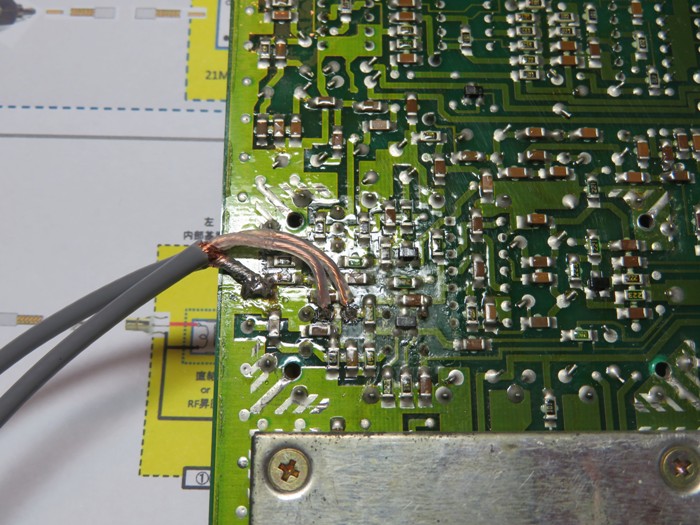

RJ1 0Ωﾁｯﾌﾟ抵抗を2つのﾊﾝﾀﾞｺﾞﾃを使って取り外し、1.5D-2Vｹｰﾌﾞﾙをﾊﾝﾀﾞ付けしますが、細かいものが見えにくい目には大変な作業です。

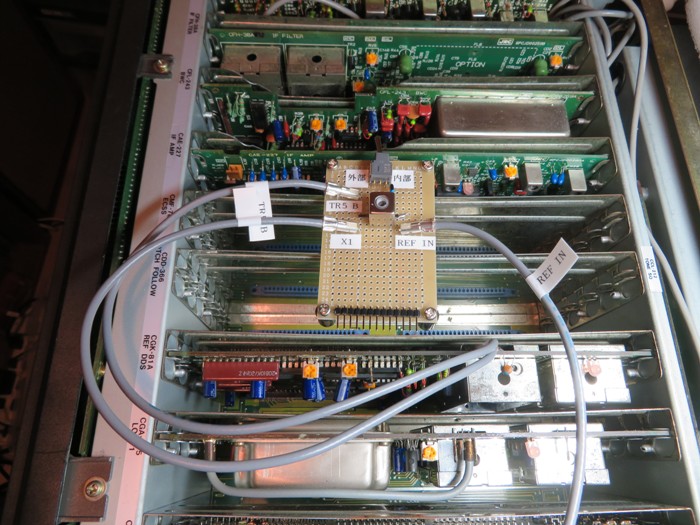

REF DDS UNITの隣に空いているﾌﾟﾗｸﾞｲﾝ構造があるので、TR5へのｲﾝﾀｰﾌｪｰｽ基盤を差し込めるようﾗｲﾄｱﾝｸﾞﾙﾋﾟﾝﾍｯﾀﾞを使います。

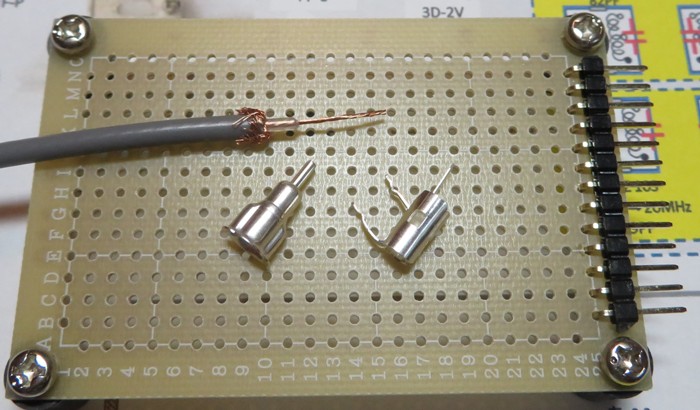

また、JST-135に多用されている「同軸線用ﾐﾆﾋﾟﾝﾌﾟﾗｸﾞ･ｼﾞｬｯｸ」を初めて使ってみました。
試行錯誤の中で何回も抜き差ししましたが、非常に便利な部品です。
TR5ﾍﾞｰｽの入力にFCZｺｲﾙを入れ、「入力：ﾛｰｲﾝﾋﾟｰﾀﾞﾝｽ／出力：RFｽﾃｯﾌﾟUP」。
ｽｲｯﾁで、基準信号を「内部：ｸﾘｽﾀﾙ発振／外部：OVEN20MHz」切り替えます。
2段BPFからの20MHz信号は、「1200mVp-p +5.5dBm」もあり期待できそうです・・・。
+5.5dBmに期待
今回も背中を押していただいたﾛｰｶﾙOMのﾎｰﾑﾍﾟｰｼﾞの"IC-7400へ高精度・高安定度の外部基準信号を注入"を励みにしてあれこれ考えます。
JST-135のｼﾝｾｻｲｻﾞ系ﾌﾞﾛｯｸﾀﾞｲｱｸﾞﾗﾑでは、基準信号は20MHzで「TR5」へ注入してやれば良さそうです。
回路図では、OMのIC-7400と同様、TR5ﾍﾞｰｽへつながっているｸﾘｽﾀﾙを切り離して外部基準信号入力点としたいと思います。
具体的には「RJ1 0Ω」を取り外し、緑〇ﾎﾟｲﾝﾄからﾘｰﾄﾞ線を出し、ｽｲｯﾁで「内部基準／外部基準」を切り替えようと考えました。
実装ﾎﾟｲﾝﾄを間違えないように、ﾌﾟﾗｸﾞｲﾝ基盤のﾊﾝﾀﾞ面を写真に撮り描画ｿﾌﾄで部品配置を書き入れました。
RJ1 0Ωﾁｯﾌﾟ抵抗を2つのﾊﾝﾀﾞｺﾞﾃを使って取り外し、1.5D-2Vｹｰﾌﾞﾙをﾊﾝﾀﾞ付けしますが、細かいものが見えにくい目には大変な作業です。
REF DDS UNITの隣に空いているﾌﾟﾗｸﾞｲﾝ構造があるので、TR5へのｲﾝﾀｰﾌｪｰｽ基盤を差し込めるようﾗｲﾄｱﾝｸﾞﾙﾋﾟﾝﾍｯﾀﾞを使います。
また、JST-135に多用されている「同軸線用ﾐﾆﾋﾟﾝﾌﾟﾗｸﾞ･ｼﾞｬｯｸ」を初めて使ってみました。
試行錯誤の中で何回も抜き差ししましたが、非常に便利な部品です。
TR5ﾍﾞｰｽの入力にFCZｺｲﾙを入れ、「入力：ﾛｰｲﾝﾋﾟｰﾀﾞﾝｽ／出力：RFｽﾃｯﾌﾟUP」。
ｽｲｯﾁで、基準信号を「内部：ｸﾘｽﾀﾙ発振／外部：OVEN20MHz」切り替えます。
2段BPFからの20MHz信号は、「1200mVp-p +5.5dBm」もあり期待できそうです・・・。
