【高調波20MHzを外部基準信号へ】
2段ﾊﾞﾝﾄﾞﾊﾟｽﾌｨﾙﾀ
先ずは形からで、JST-135のﾘｱﾊﾟﾈﾙにｵﾌﾟｼｮﾝ用ｺﾈｸﾀ穴がもう一つ空いているのでBNCｺﾈｸﾀを装着しREF INの妄想を膨らませます。
IC-7610で味を占めた「OVEN出力の外部基準信号」をJST-135でも利用できないかという年老いた田舎のﾗｼﾞｵ少年には無謀とも思える挑戦の始まりです。
IC-7610はATT挿入だけで簡単に利用できましたが、JST-135は基準信号が20MHzですし、もちろんREF IN端子なんかありません。
前回「BNCｺﾈｸﾀの謎」で珍現象が起きたので、今回は1.5D用のBNCｺﾈｸﾀを手に入れました。
1.5D-2Vの外径にぴったりな上、中心導体に白い絶縁物を被せる構造なので工作がしやすく、両端BNC・ﾜﾆ口ｸﾘｯﾌﾟ付き・ﾃｽﾄﾋﾟﾝ付きなど楽しんでBNCｹｰﾌﾞﾙを作ることができました。

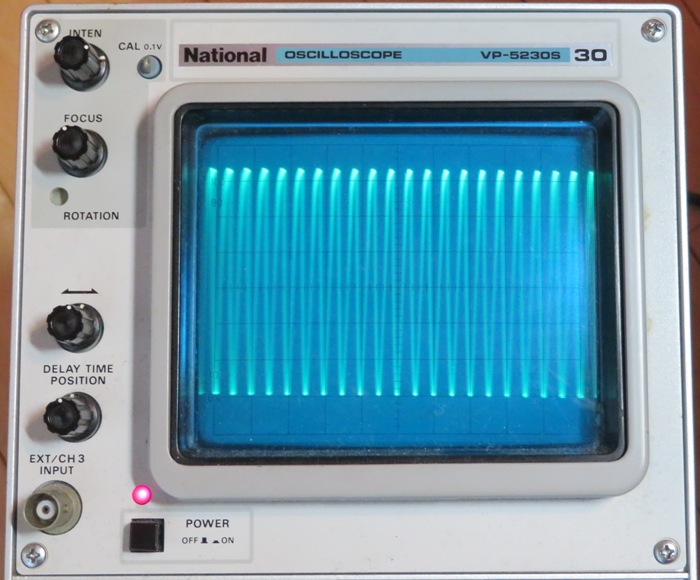

これは、昭和の周波数ｶｳﾝﾀｰのOVENoutの波形ですが、これを逓倍して20MHzを作るような技術など全くありません。

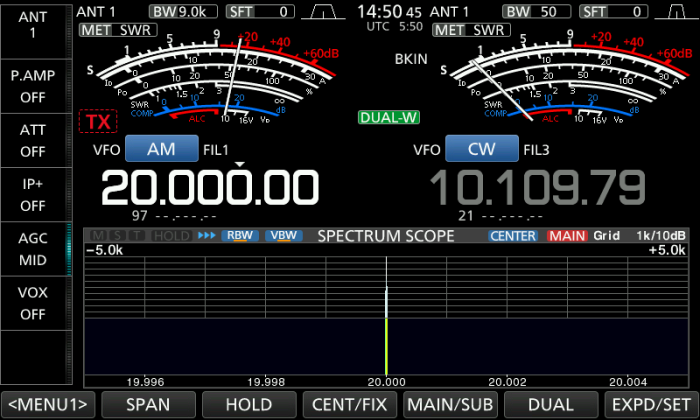

ｽﾍﾟｱﾅがないのでIC-7610で高調波を受信してみると20MHzが結構強く出ているので、これを抽出しようというわけです。

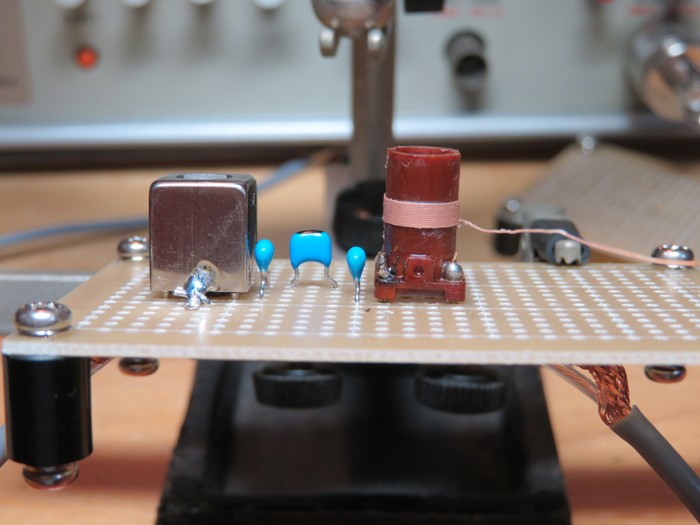

ﾊﾞﾝﾄﾞﾊﾟｽﾌｨﾙﾀ用の同調ｺｲﾙが1個足らなかったのでｼﾞｬﾝｸ箱にあった3.5MHzﾊﾑﾊﾞﾝﾄﾞｺｲﾙを改造。
巻き線を減らしながらｶｯﾄｱﾝﾄﾞﾄﾗｲで20MHzに合わせました。
20MHz2段BPFが試作できたのでOVENoutを入力しｶｳﾝﾀｰ計測したところ20MHzが表示されました。
一歩前進です。
2段ﾊﾞﾝﾄﾞﾊﾟｽﾌｨﾙﾀ
先ずは形からで、JST-135のﾘｱﾊﾟﾈﾙにｵﾌﾟｼｮﾝ用ｺﾈｸﾀ穴がもう一つ空いているのでBNCｺﾈｸﾀを装着しREF INの妄想を膨らませます。
IC-7610で味を占めた「OVEN出力の外部基準信号」をJST-135でも利用できないかという年老いた田舎のﾗｼﾞｵ少年には無謀とも思える挑戦の始まりです。
IC-7610はATT挿入だけで簡単に利用できましたが、JST-135は基準信号が20MHzですし、もちろんREF IN端子なんかありません。
前回「BNCｺﾈｸﾀの謎」で珍現象が起きたので、今回は1.5D用のBNCｺﾈｸﾀを手に入れました。
1.5D-2Vの外径にぴったりな上、中心導体に白い絶縁物を被せる構造なので工作がしやすく、両端BNC・ﾜﾆ口ｸﾘｯﾌﾟ付き・ﾃｽﾄﾋﾟﾝ付きなど楽しんでBNCｹｰﾌﾞﾙを作ることができました。
これは、昭和の周波数ｶｳﾝﾀｰのOVENoutの波形ですが、これを逓倍して20MHzを作るような技術など全くありません。
ｽﾍﾟｱﾅがないのでIC-7610で高調波を受信してみると20MHzが結構強く出ているので、これを抽出しようというわけです。
ﾊﾞﾝﾄﾞﾊﾟｽﾌｨﾙﾀ用の同調ｺｲﾙが1個足らなかったのでｼﾞｬﾝｸ箱にあった3.5MHzﾊﾑﾊﾞﾝﾄﾞｺｲﾙを改造。
巻き線を減らしながらｶｯﾄｱﾝﾄﾞﾄﾗｲで20MHzに合わせました。
20MHz2段BPFが試作できたのでOVENoutを入力しｶｳﾝﾀｰ計測したところ20MHzが表示されました。
一歩前進です。
