【IC-7610送信が途切れる】
BNCﾌﾟﾗｸﾞ⇔ｼﾞｬｯｸの規格？
※【お願い】
今回の"BNCｺﾈｸﾀの謎？"については、年老いた田舎のﾗｼﾞｵ少年にのみ起こった事象であり、「IC-7610」や「BNCｺﾈｸﾀ」を特定した話ではありません。
年老いた田舎のﾗｼﾞｵ少年のﾎﾞｹ話としてお読みください。
昭和の周波数ｶｳﾝﾀｰOVENとIC-7610の測定編も一段落という所で久しぶりのﾛｰｶﾙﾗｸﾞﾁｭｰです。
ところが、ﾛｰｶﾙｽｰﾊﾟｰﾓﾆﾀｰ局から「時々送信が途切れる」と言われました。（汗）
OVEN出力外部基準の時に症状が出るようで IC-7610の内部基準に切り替えると症状が止まります。
REF IN入力へのｱｯﾃﾈｰﾀ部をｼｰﾙﾄﾞしていないので電波の回り込みがあるのかも。？
OVEN出力に含まれる高調波成分が悪さをしているのかもとか回路的なことを考えてしまいます。
いや、その前に年老いた田舎のﾗｼﾞｵ少年が加工したBNCﾌﾟﾗｸﾞが怪しそうです。
BNCｺﾈｸﾀの内径と1.5D-2Vの外径が合わないので、ちょっとした工夫が必要だったのです。
また、中心ｺﾝﾀｸﾄﾋﾟﾝの出方も短くなっており、接触不良を起こしているのかもしれません。
それならばと、OMから借りているBNCｺﾈｸﾀｹｰﾌﾞﾙと交換してみますが同じ症状が出ます。
ここで話が分からなくなりました。（うーん？？）
気を取り直して、昭和の周波数ｶｳﾝﾀｰのBNCｼﾞｬｯｸに自分が加工したBNCﾌﾟﾗｸﾞを差し込んでｶｳﾝﾀｰ計測をしてみます。
何ら問題なく10,000,000Hzを表示しています。
試しに差し込んだBNCﾌﾟﾗｸﾞをｶﾞﾀｶﾞﾀしてみますが、しっかりかみ合っており接触不良は起きません。
同様に、中継BNCのｼﾞｬｯｸに差し込んでみてもｶﾞｯﾁﾘかみ合っています。（良さそうだなー）
再び、IC-7610のREF INへ自分で加工したｹｰﾌﾞﾙのBNCﾌﾟﾗｸﾞを差し込み、ｶﾞﾀｶﾞﾀしてみるとﾌﾟﾗｸﾞ回りに僅かな遊びを感じます。（あれっ！）
同じように、OM作成のBNCﾌﾟﾗｸﾞでもｶﾞﾀｶﾞﾀしてみると、僅かな遊びを感じます。（ｱﾚｰｯ？？？）
ひょっとしたら、今回使用したBNCﾌﾟﾗｸﾞとICOMのBNCﾊﾟﾈﾙｼﾞｬｯｸの相性が悪いのかなー。・・・？？？
にわかには信じがたいのですが。
ではなぜ、測定をしているときは接触不良に気付かなかったのでしょう。？
偶然にも、測定しているときはIC-7610のREF INへ差し込んだまま一度も外さなかったので症状が起きなかったようです。
しかし、測定編が終了した後、ｼｬｯｸを整理するため周りのｹｰﾌﾞﾙを差し込み直したときに接触不良の状況になったみたいです。
今回、接触不良の症状が再現できたことは不幸中の幸いでした。
もし、日数が経ってから症状を確認したとしても、回路的な方へ眼を奪われBNCｺﾈｸﾀを疑うことができなかったかもしれません。
では、どう対処しましょうか。
ｹｰﾌﾞﾙを3D-2Vに替えればいいのですが、取り扱いには太すぎる気もします。
やっぱり、1.5D-2V用のBNCﾌﾟﾗｸﾞを注文することにします。

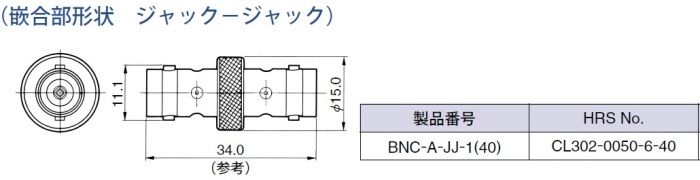

それまでの間、IC-7610のBNCﾊﾟﾈﾙｼﾞｬｯｸに既成の中継ｺﾈｸﾀ（BNC-P⇔BNC-J）を挿入することにします。
今度は、IC-7610のﾊﾟﾈﾙｼﾞｬｯｸ側も年老いたﾗｼﾞｵ少年が加工したBNCﾌﾟﾗｸﾞもしっかりとかみ合い、ｺﾈｸﾀの遊びは無くなりました。
（IC-7610をｾｯﾄし直すのは大変なため写真は省略です。）
たまに差し込み部分を確認していますが、送信が途切れるという症状（受信も含めて）は出なくなりました。（ほっと一安心！！！）
