-16dB減衰器
【IC-7610 REF IN】
昭和の周波数ｶｳﾝﾀｰのOVEN出力の波形です。
出力電圧は「1.28Vp-p」
「452.5mVrms」
出力電力は「4.095mW」
「＋6.1225dBm」
IC-7610のREF INは「50Ω -10dBm」ですので「-16dB」のｱｯﾃﾈｰﾀが必要です。
難しい計算はできませんが、ありがたいｻｲﾄがあります。
ｺﾓﾝﾓｰﾄﾞﾌｨﾙﾀと併せてｹｰｽに組み込みます。
接続ｹｰﾌﾞﾙは1.5D-2Vですが、両端にBNCｺﾈｸﾀをつける細かい作業は苦手です。
IC-7610の外部基準周波数入力REF INです。
この写真を撮るために、ﾘｱﾊﾟﾈﾙ側の接続ｹｰﾌﾞﾙを全部取ることになりましたが、その後の動作確認作業が大変でした。

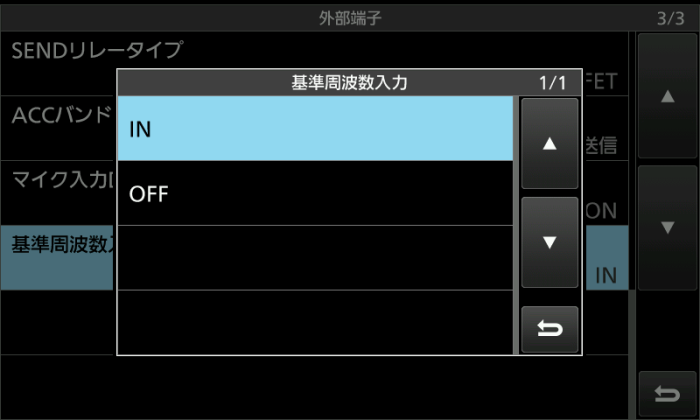

いよいよ基準周波数入力をONします。
今回もﾛｰｶﾙOMより部品の前借りをさせて頂きました。（感謝！！）
【IC-7610 REF IN】
昭和の周波数ｶｳﾝﾀｰのOVEN出力の波形です。
出力電圧は「1.28Vp-p」
「452.5mVrms」
出力電力は「4.095mW」
「＋6.1225dBm」
IC-7610のREF INは「50Ω -10dBm」ですので「-16dB」のｱｯﾃﾈｰﾀが必要です。

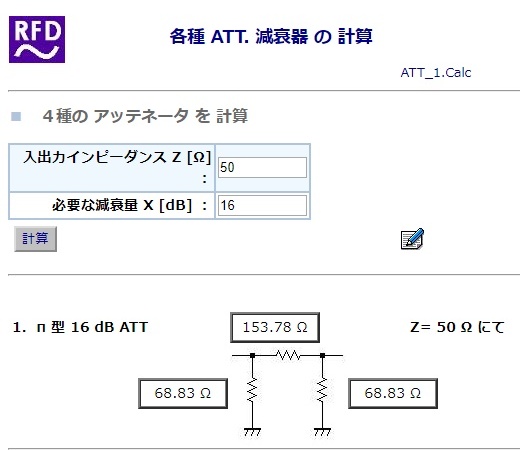

難しい計算はできませんが、ありがたいｻｲﾄがあります。
ｺﾓﾝﾓｰﾄﾞﾌｨﾙﾀと併せてｹｰｽに組み込みます。

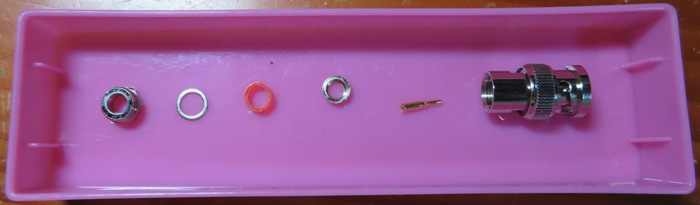

接続ｹｰﾌﾞﾙは1.5D-2Vですが、両端にBNCｺﾈｸﾀをつける細かい作業は苦手です。

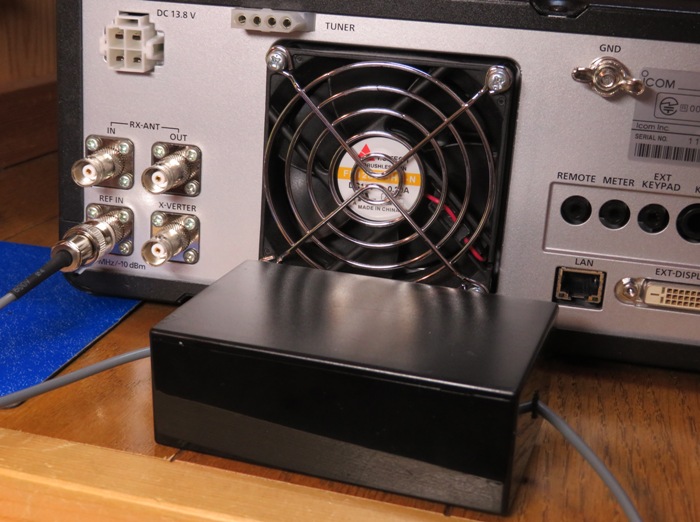

IC-7610の外部基準周波数入力REF INです。
この写真を撮るために、ﾘｱﾊﾟﾈﾙ側の接続ｹｰﾌﾞﾙを全部取ることになりましたが、その後の動作確認作業が大変でした。
いよいよ基準周波数入力をONします。
今回もﾛｰｶﾙOMより部品の前借りをさせて頂きました。（感謝！！）
