高精度周波数ｶｳﾝﾀｰ
【10,001,000Hz受信】
いつも背中を押してくださるﾛｰｶﾙOMさんから高精度周波数ｶｳﾝﾀｰを借りてきました。
親亀の上に孫亀を載せてですかね。
小型で性能も抜群で、0.1Hzｵｰﾀﾞｰで校正済みです。
技術の進歩を感じます。

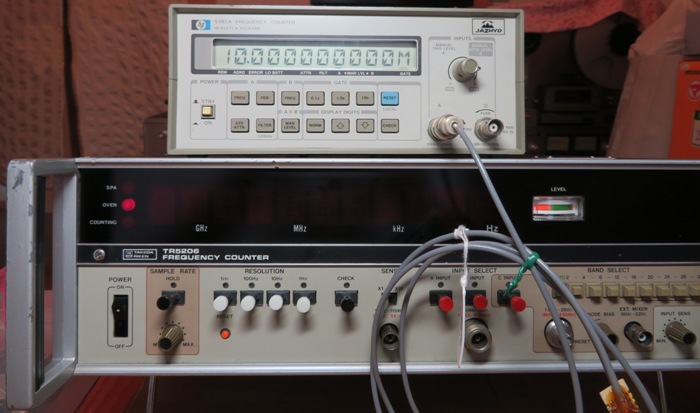

両機とも十分なｴｰｼﾞﾝｸﾞがしてあるので、測定を始めます。
昭和の周波数ｶｳﾝﾀｰのOVENの多回転ﾄﾘﾏを回しながら、10,000,000Hzに近づけます。
さらに､0.1Hzｵｰﾀﾞｰに近づけるよう、ﾘｱﾊﾟﾈﾙの多回転ﾄﾘﾏを回します。
基準となる高精度周波数ｶｳﾝﾀｰのGATEを10秒にして測定します。
きれいに0が並んでいますが、こんな状態は続きません。（笑）

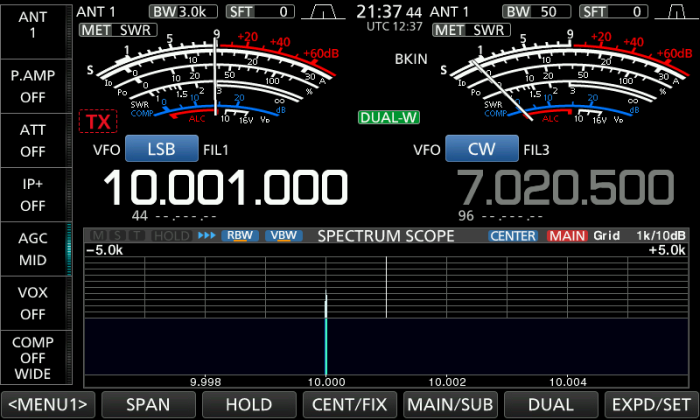

1Hz以下に落ち着いてきたので、IC-7610で昭和の周波数ｶｳﾝﾀｰの基準周波数出力を10MHz+1KHzで受信。
ﾋﾞｰﾄ信号1KHｚのｵｰﾃﾞｨｵ出力を
「高速ﾘｱﾙﾀｲﾑ ｽﾍﾟｸﾄﾗﾑｱﾅﾗｲｻﾞｰWaveSpectra」で表示します。
IC-7610の受信ﾀﾞｲﾔﾙを1Hzずらせば、ﾋﾟｰｸ信号の周波数も1Hz変化するはずですが、なぜか変わりません。？
さらにﾀﾞｲﾔﾙをずらしていくと、およそ10Hz動いたところで、WaveSpectraの表示が変わりました。

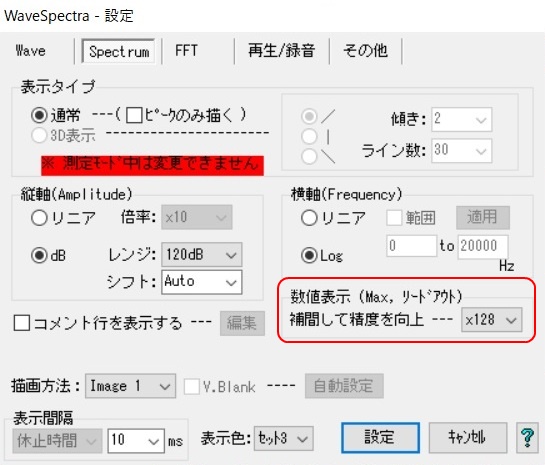

しばらく悩みましたが、WaveSpectra設定に「数値表示 補間して精度を向上」というのがありました。
ｲﾝｽﾄｰﾙした状態では「なし」のままなので、ﾘｱﾙに変化しないことが分かりました。
これを「×128」に設定すると、受信ﾀﾞｲﾔﾙと同じ変化で表示するようになりました。
IC-7610も十分ｴｰｼﾞﾝｸﾞしてから受信ﾀﾞｲﾔﾙを10,001,000Hzに固定。

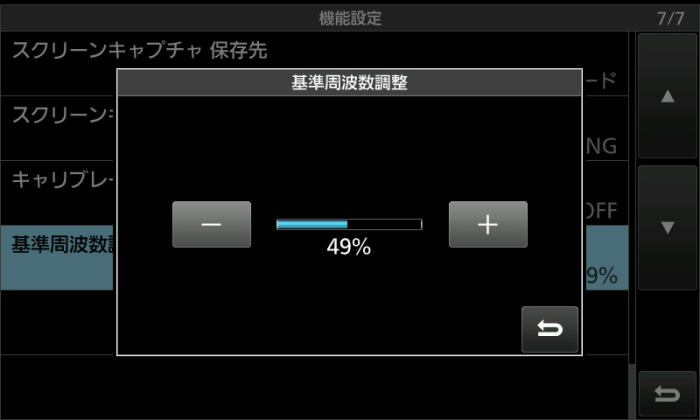

そして、IC-7610の【MENU→SET→機能設定→基準周波数設定】を開きます。
MULTIﾀﾞｲﾔﾙを回すと、WaveSpectraのﾋﾟｰｸ周波数表示も変化していきます。
ぴったり「1000.0Hz」という訳にはいきませんが、「OVENの基準周波数」による「IC-7610の基準周波数調整」ができることになります。
一旦電源をOFFにしOVENを冷まし、日を改めてOVENの基準周波数を測定します。
OVEN立ち上がりからの周波数変動です。

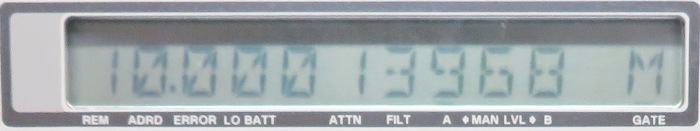

0分 10,000,139.68Hz
5分 10,000,090.97Hz
10分 10,000,008.24Hz

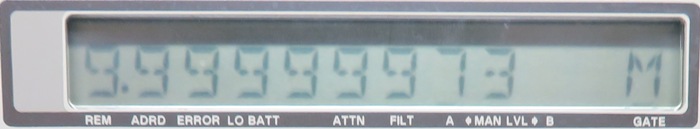

15分 9,999,998.26Hz
20分で「1Hz以内」に落ち着きました。
20分 9,999,999.73Hz
25分 10,000,000.02Hz
30分 10,000,000.07Hz
60分 10,000,000.00Hz

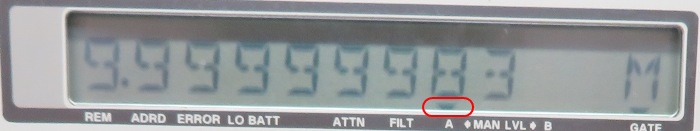

赤枠の「A入力を示すﾏｰｸ」を桁印と勘違いし「998.3Hz」と読み間違え「1.7Hz」も変動したのかと、思い切り焦りました。（汗！！）
120分 9,999,999.83Hz
180分 9,999,999.99Hz
240分 10,000,000.12Hz
昭和の周波数ｶｳﾝﾀｰのOVEN出力は、IC-7610の外部基準信号として使えそうです。（あー、うれしや！！）
【追記】
この時点では、室内温度の影響によるﾄﾞﾘﾌﾄに気づいておりませんでした。
"昭和の周波数ｶｳﾝﾀｰ その10【OVEN最終調整】"で、どんでん返しになります。
【10,001,000Hz受信】
いつも背中を押してくださるﾛｰｶﾙOMさんから高精度周波数ｶｳﾝﾀｰを借りてきました。
親亀の上に孫亀を載せてですかね。
小型で性能も抜群で、0.1Hzｵｰﾀﾞｰで校正済みです。
技術の進歩を感じます。
両機とも十分なｴｰｼﾞﾝｸﾞがしてあるので、測定を始めます。
昭和の周波数ｶｳﾝﾀｰのOVENの多回転ﾄﾘﾏを回しながら、10,000,000Hzに近づけます。
さらに､0.1Hzｵｰﾀﾞｰに近づけるよう、ﾘｱﾊﾟﾈﾙの多回転ﾄﾘﾏを回します。
基準となる高精度周波数ｶｳﾝﾀｰのGATEを10秒にして測定します。
きれいに0が並んでいますが、こんな状態は続きません。（笑）
1Hz以下に落ち着いてきたので、IC-7610で昭和の周波数ｶｳﾝﾀｰの基準周波数出力を10MHz+1KHzで受信。
ﾋﾞｰﾄ信号1KHｚのｵｰﾃﾞｨｵ出力を
「高速ﾘｱﾙﾀｲﾑ ｽﾍﾟｸﾄﾗﾑｱﾅﾗｲｻﾞｰWaveSpectra」で表示します。
IC-7610の受信ﾀﾞｲﾔﾙを1Hzずらせば、ﾋﾟｰｸ信号の周波数も1Hz変化するはずですが、なぜか変わりません。？
さらにﾀﾞｲﾔﾙをずらしていくと、およそ10Hz動いたところで、WaveSpectraの表示が変わりました。
しばらく悩みましたが、WaveSpectra設定に「数値表示 補間して精度を向上」というのがありました。
ｲﾝｽﾄｰﾙした状態では「なし」のままなので、ﾘｱﾙに変化しないことが分かりました。
これを「×128」に設定すると、受信ﾀﾞｲﾔﾙと同じ変化で表示するようになりました。
IC-7610も十分ｴｰｼﾞﾝｸﾞしてから受信ﾀﾞｲﾔﾙを10,001,000Hzに固定。
そして、IC-7610の【MENU→SET→機能設定→基準周波数設定】を開きます。
MULTIﾀﾞｲﾔﾙを回すと、WaveSpectraのﾋﾟｰｸ周波数表示も変化していきます。
ぴったり「1000.0Hz」という訳にはいきませんが、「OVENの基準周波数」による「IC-7610の基準周波数調整」ができることになります。
一旦電源をOFFにしOVENを冷まし、日を改めてOVENの基準周波数を測定します。
OVEN立ち上がりからの周波数変動です。
0分 10,000,139.68Hz
5分 10,000,090.97Hz
10分 10,000,008.24Hz
15分 9,999,998.26Hz
20分で「1Hz以内」に落ち着きました。
20分 9,999,999.73Hz
25分 10,000,000.02Hz
30分 10,000,000.07Hz
60分 10,000,000.00Hz
赤枠の「A入力を示すﾏｰｸ」を桁印と勘違いし「998.3Hz」と読み間違え「1.7Hz」も変動したのかと、思い切り焦りました。（汗！！）
120分 9,999,999.83Hz
180分 9,999,999.99Hz
240分 10,000,000.12Hz
昭和の周波数ｶｳﾝﾀｰのOVEN出力は、IC-7610の外部基準信号として使えそうです。（あー、うれしや！！）
【追記】
この時点では、室内温度の影響によるﾄﾞﾘﾌﾄに気づいておりませんでした。
"昭和の周波数ｶｳﾝﾀｰ その10【OVEN最終調整】"で、どんでん返しになります。
