押しﾎﾞﾀﾝ交換
【ちゃんと組み戻しできるかな】

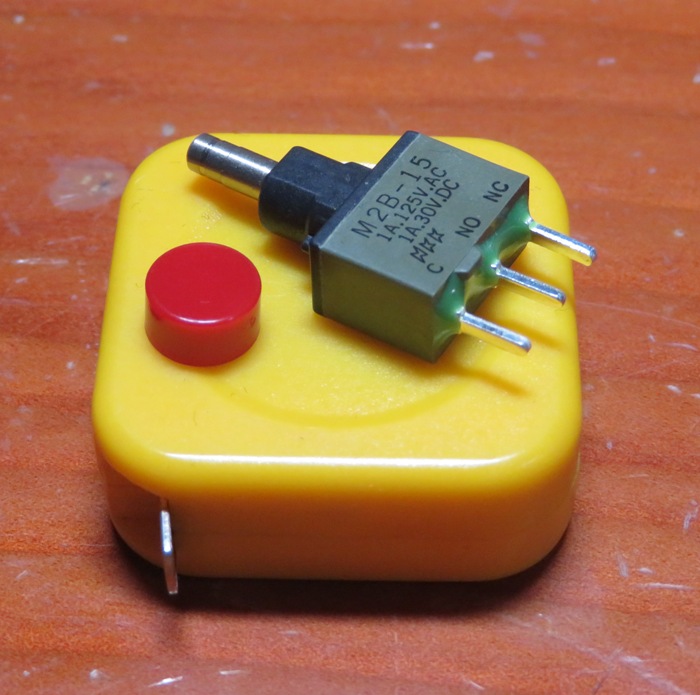

代替品もいろいろ検討しましたが、結局「見た目」から選びました。
操作部のﾎﾞﾀﾝの色が3種類あり、寸法的にも何とか収まるだろうという考えで写真の小型押しﾎﾞﾀﾝｽｲｯﾁにしました。

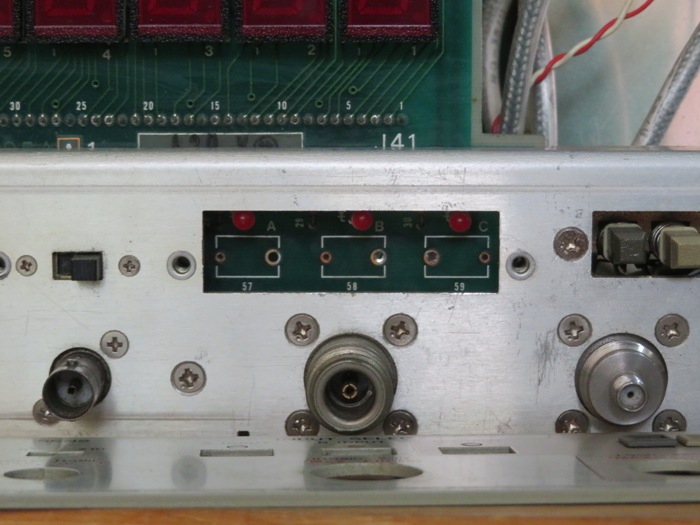

ｼｬｰｼｰ側から見た基盤ですが、化粧ﾊﾟﾈﾙまでの奥行14mmに納めなければなりません。
ｽｲｯﾁ部の横幅は12.7mm、化粧ﾊﾟﾈﾙの窓枠は12mm。

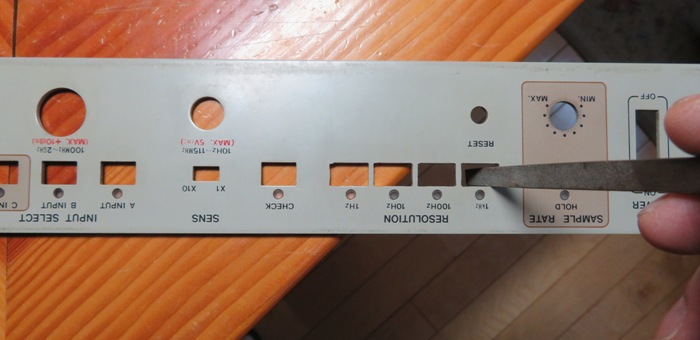

少しﾔｽﾘをかけて窓枠幅を広げます。

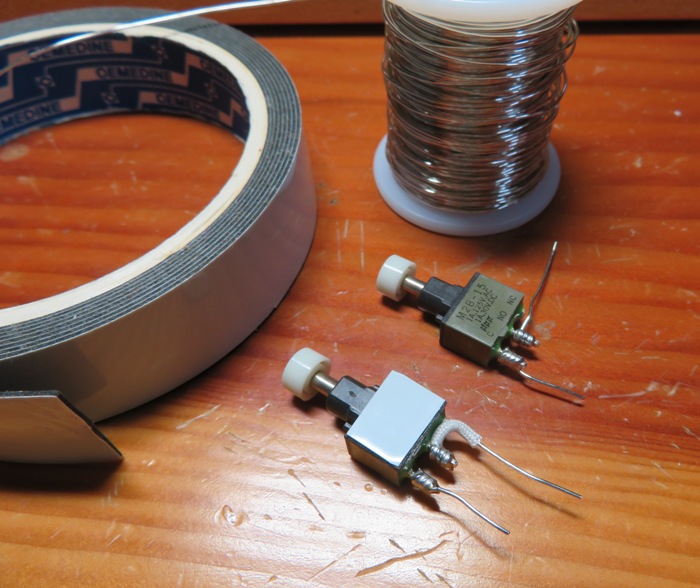

ｽｲｯﾁ部の加工です。
OFF側のﾋﾟﾝは切り取り、2本のON側ﾋﾟﾝをﾊﾝﾀﾞﾒｯｷ線で延長します。
白く見えるのは薄い両面ﾃｰﾌﾟです。
化粧ﾊﾟﾈﾙの窓枠の縦幅は8mmありますが、ｽｲｯﾁ部は6.6mmしかないので隙間が生じます。
両面ﾃｰﾌﾟによりｽｲｯﾁ部のｶﾞﾀ防止と化粧ﾊﾟﾈﾙ窓枠接着の働きをさせます。
この方法なら再びｽｲｯﾁを交換することがあっても大丈夫です。

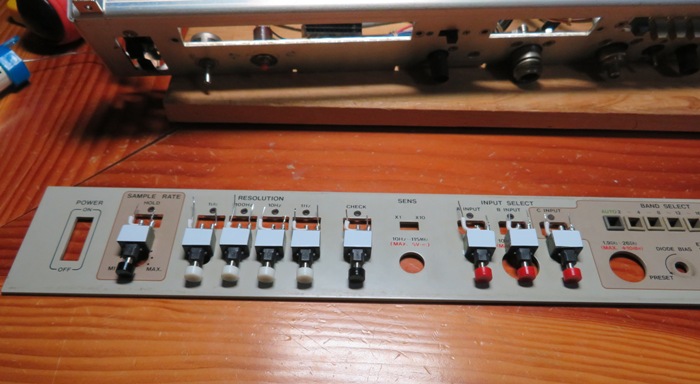

操作部ﾎﾞﾀﾝの色のﾚｲｱｳﾄを検討します。

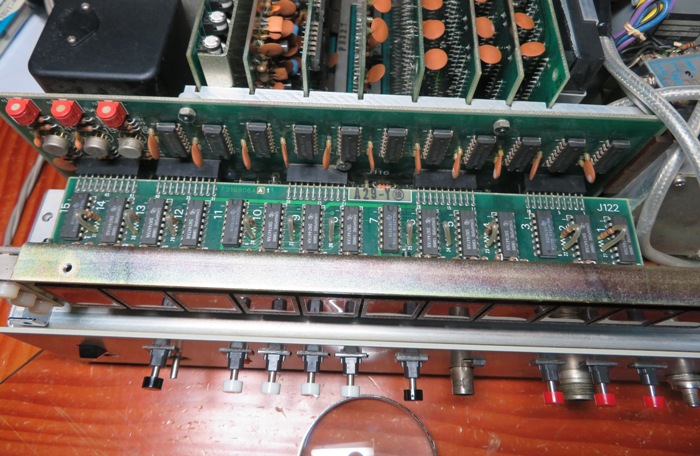

現物合わせで延長ﾋﾟﾝをﾊﾝﾀﾞ付けしていきます。

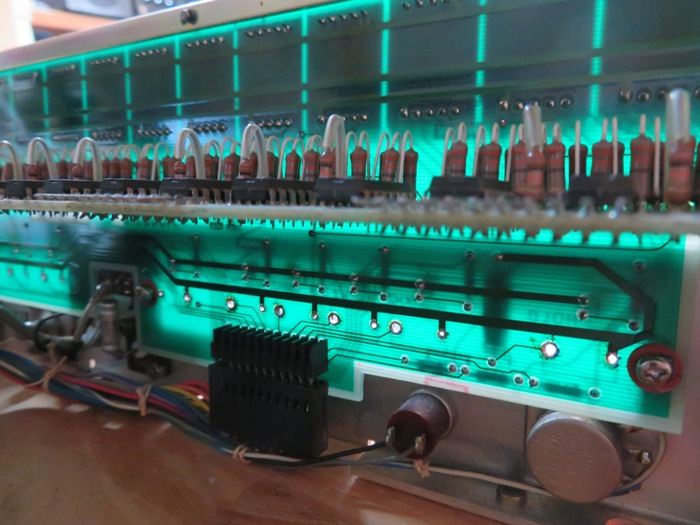

化粧ﾊﾟﾈﾙのｽｲｯﾁ部の収まり方を確認し、慎重に本体基盤ｺﾈｸﾀと接続します。

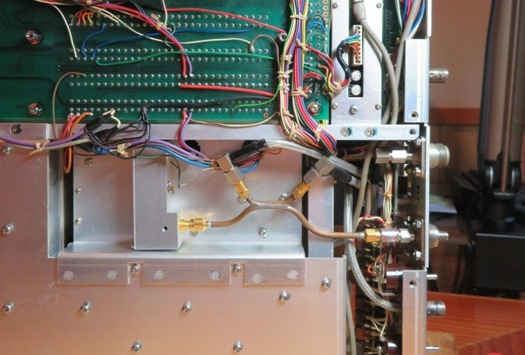

ｼｬｰｼｰｰ裏側のC INPUT部のｺﾈｸﾀ周りの組み戻しです。
筐体の組み戻しも結構やっかいです。
解体したあと筐体に歪みができたのか、筐体を構成している部品のﾈｼﾞ穴が微妙にずれています。
Before。
解体前の昭和の周波数ｶｳﾝﾀｰの前面ﾊﾟﾈﾙ部。

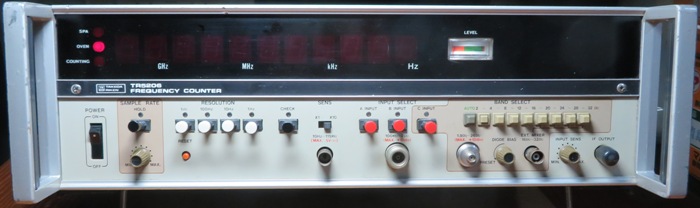

After。
押しﾎﾞﾀﾝ交換後の顔です。
前より格好良くなりましたか。？（ちなみにﾈｼﾞは余らずに組み戻しできました。）
