【10mm～12㎜～14mmの間で工夫】
前面ﾊﾟﾈﾙ部を分解した後、押しﾎﾞﾀﾝの代替品を探しています。
押しﾎﾞﾀﾝの取付寸法
奥行は、 【ﾃﾞｨｽﾌﾟﾚｲ基盤 ⇔ ｽﾍﾟｰｻｰ10mm長 ⇔ 取付ﾊﾟﾈﾙ 2mm厚 ⇔ 化粧ﾊﾟﾈﾙ 2mm厚】
（D 10mm～12mm～14mm）
平面は、 【化粧ﾊﾟﾈﾙ窓 ⇒ 横12mm×縦8mm】
ﾊﾝﾀﾞ端子間、【10mm】
の範囲で工夫しなければなりません。
ｵﾘｼﾞﾅﾙｽｲｯﾁの寸法は、 【横12mm×縦8mm×奥行7mm 端子長7mm 端子間10mm】
代替品を見つけるのは難しそうですが、ﾈｯﾄ検索を始めました。
左側は、一般的なﾀｸﾄｽｲｯﾁで 6mm×6mm□ 基盤取付型です。
足は4ﾋﾟﾝなので、2ﾋﾟﾝ対応に工夫しなければなりません。
右側も同じﾀｲﾌﾟですが、ﾎﾞﾀﾝ操作部が9.5mmと長く、全長は13.5mmです。
ﾎﾞﾀﾝは、
【TOP φ5.0mm、 色 赤・黒】
基盤に直接取り付けても、操作部のTOPが化粧ﾊﾟﾈﾙの前へ出るので良さそうです。

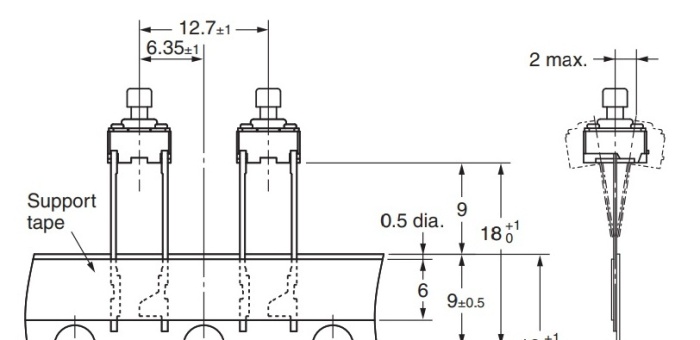

こちらもﾀｸﾄｽｲｯﾁですが、端子が2ﾋﾟﾝで長いﾀｲﾌﾟなので、「基盤⇔化粧ﾊﾟﾈﾙ間」の取付位置調整が、し易いと思います。
ﾎﾞﾀﾝは、
【TOP □2.4mm、 色 黄・白】
小型ﾀｸﾄｽｲｯﾁをﾕﾆﾊﾞｰｻﾙ基盤に取付けてﾜｲﾔｰ配線をする、というｱｲﾃﾞｱをﾛｰｶﾙOMさんからいただきました。
自作歴が長いOMさんならではの方法です。

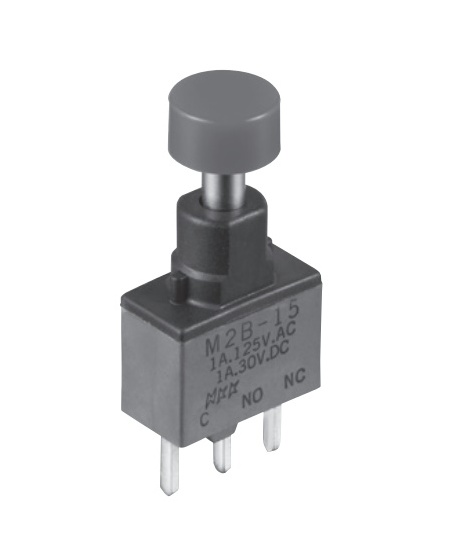

これは小型押しﾎﾞﾀﾝｽｲｯﾁです。
操作部ﾎﾞﾀﾝはφ7.5mmと大き目で、色も3種類あります。
端子間は2.54mmﾋﾟｯﾁなので工夫が必要です。
化粧ﾊﾟﾈﾙ窓は、横12mm×縦が8mm。
ｽｲｯﾁ部は、横12.7mm×縦6.6㎜。
横幅の隙間0.7mmはともかく、縦幅の1.4mmがガタツキそうです。

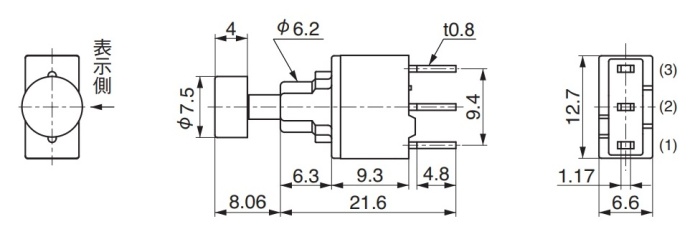

ｽｲｯﾁ部は、 【横12.7mm×縦6.6mm×奥行10.5mm】
操作部は、 【TOP φ7.5mm、 色 黒・赤・白】

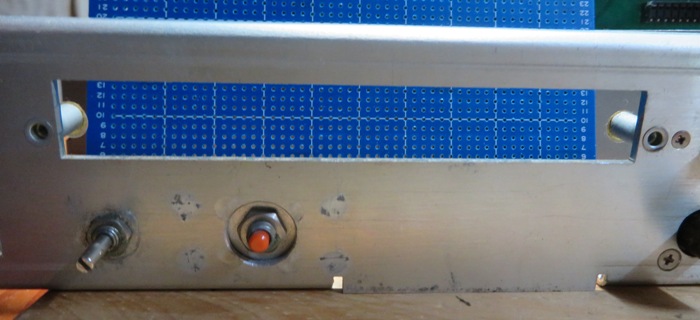

今日もﾈｯﾄ検索をしながら、見取り図を作り、分解したﾊﾟﾈﾙ部にﾒｼﾞｬｰを当てています。（苦）
【10mm～12㎜～14mmの間で工夫】
前面ﾊﾟﾈﾙ部を分解した後、押しﾎﾞﾀﾝの代替品を探しています。
押しﾎﾞﾀﾝの取付寸法
奥行は、 【ﾃﾞｨｽﾌﾟﾚｲ基盤 ⇔ ｽﾍﾟｰｻｰ10mm長 ⇔ 取付ﾊﾟﾈﾙ 2mm厚 ⇔ 化粧ﾊﾟﾈﾙ 2mm厚】
（D 10mm～12mm～14mm）
平面は、 【化粧ﾊﾟﾈﾙ窓 ⇒ 横12mm×縦8mm】
ﾊﾝﾀﾞ端子間、【10mm】
の範囲で工夫しなければなりません。
ｵﾘｼﾞﾅﾙｽｲｯﾁの寸法は、 【横12mm×縦8mm×奥行7mm 端子長7mm 端子間10mm】
代替品を見つけるのは難しそうですが、ﾈｯﾄ検索を始めました。

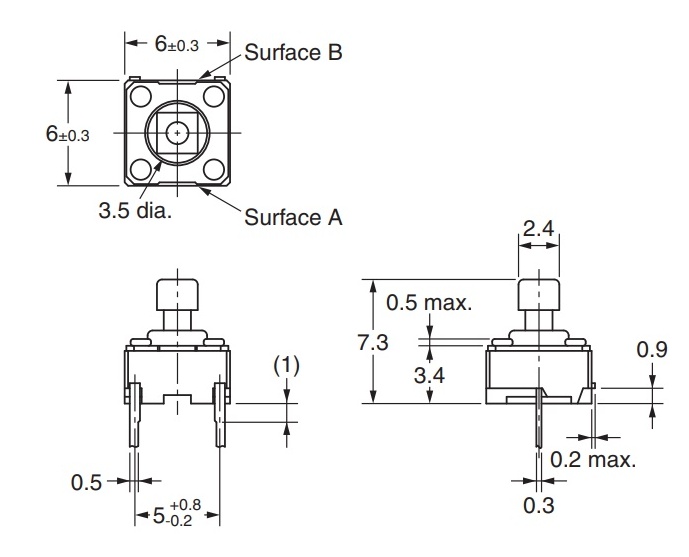

左側は、一般的なﾀｸﾄｽｲｯﾁで 6mm×6mm□ 基盤取付型です。
足は4ﾋﾟﾝなので、2ﾋﾟﾝ対応に工夫しなければなりません。

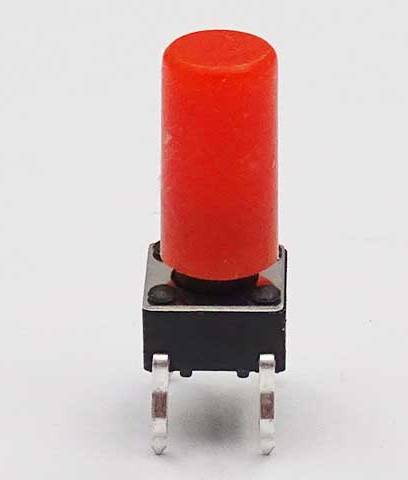

右側も同じﾀｲﾌﾟですが、ﾎﾞﾀﾝ操作部が9.5mmと長く、全長は13.5mmです。
ﾎﾞﾀﾝは、
【TOP φ5.0mm、 色 赤・黒】
基盤に直接取り付けても、操作部のTOPが化粧ﾊﾟﾈﾙの前へ出るので良さそうです。

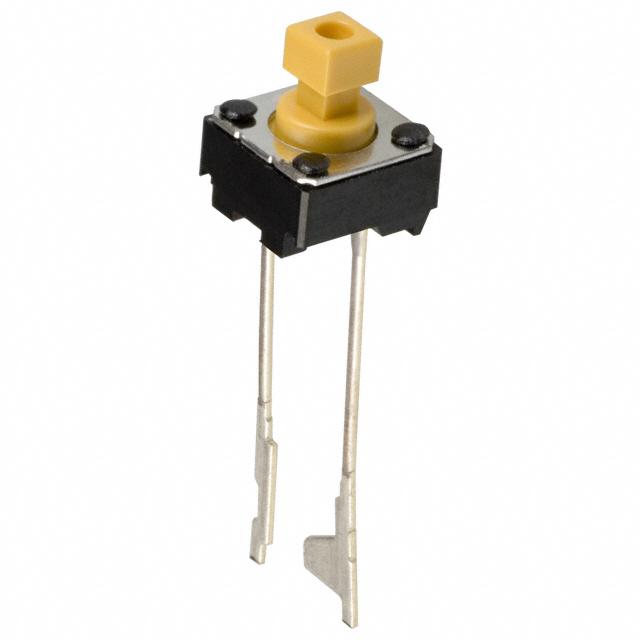

こちらもﾀｸﾄｽｲｯﾁですが、端子が2ﾋﾟﾝで長いﾀｲﾌﾟなので、「基盤⇔化粧ﾊﾟﾈﾙ間」の取付位置調整が、し易いと思います。
ﾎﾞﾀﾝは、
【TOP □2.4mm、 色 黄・白】
小型ﾀｸﾄｽｲｯﾁをﾕﾆﾊﾞｰｻﾙ基盤に取付けてﾜｲﾔｰ配線をする、というｱｲﾃﾞｱをﾛｰｶﾙOMさんからいただきました。
自作歴が長いOMさんならではの方法です。
これは小型押しﾎﾞﾀﾝｽｲｯﾁです。
操作部ﾎﾞﾀﾝはφ7.5mmと大き目で、色も3種類あります。
端子間は2.54mmﾋﾟｯﾁなので工夫が必要です。
化粧ﾊﾟﾈﾙ窓は、横12mm×縦が8mm。
ｽｲｯﾁ部は、横12.7mm×縦6.6㎜。
横幅の隙間0.7mmはともかく、縦幅の1.4mmがガタツキそうです。
ｽｲｯﾁ部は、 【横12.7mm×縦6.6mm×奥行10.5mm】
操作部は、 【TOP φ7.5mm、 色 黒・赤・白】
今日もﾈｯﾄ検索をしながら、見取り図を作り、分解したﾊﾟﾈﾙ部にﾒｼﾞｬｰを当てています。（苦）
