ﾙﾋﾞｼﾞｳﾑ原子発振器10MHz受信
【OVEN REF IN】

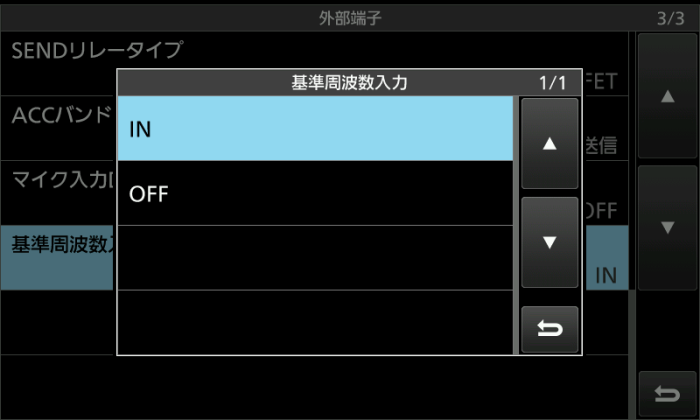

昭和の周波数ｶｳﾝﾀｰのOVEN出力をIC-7610の基準周波数として入力します。

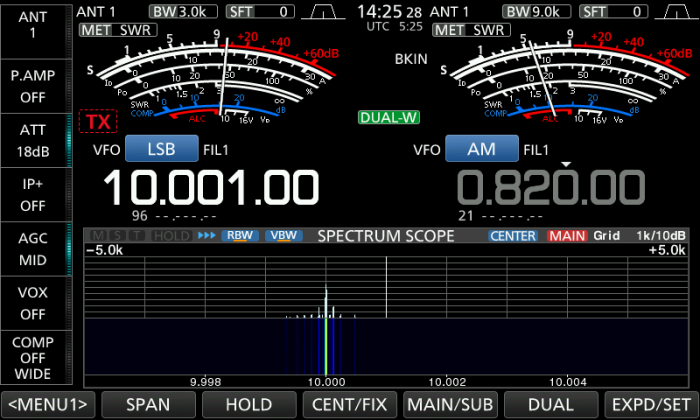

10MHzの基準信号を10,001KHzで受信し、WaveSpectraで見る「Max表示」の精度を比べてみます。
【No.1】
受信電波 ⇒ ﾙﾋﾞｼﾞｳﾑ原子発振器の出力信号（10MHz）
IC-7610基準周波数 ⇒ 昭和の周波数ｶｳﾝﾀｰOVEN出力（10MHz）

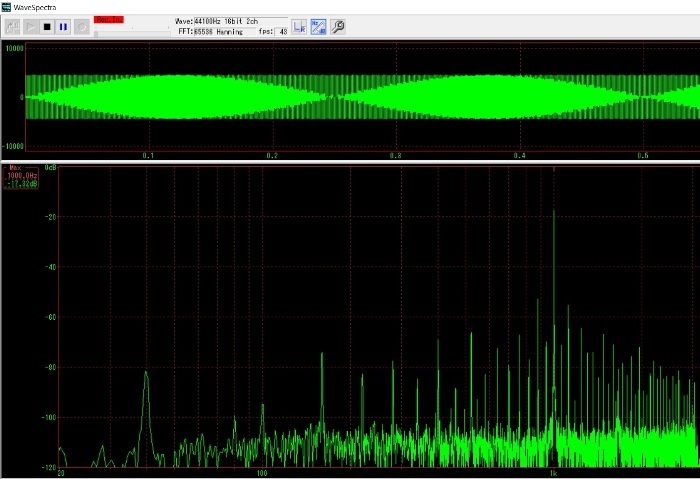

Max表示 ⇒ ぴったり「1000.0Hz」
表示も安定しています。
【No.2】
受信電波 ⇒ ﾙﾋﾞｼﾞｳﾑ原子発振器の出力信号（10MHz）
IC-7610基準周波数 ⇒ 内部基準周波数（10MHz）

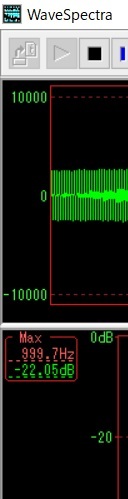

Max表示 ⇒ IC-7610の内部基準に切り替えると「999.x」
表示がふらつき安定しません。
【No.3】
受信電波 ⇒ BPM標準電波（10MHz）
IC-7610基準周波数 ⇒ 昭和の周波数ｶｳﾝﾀｰOVEN出力（10MHz）
Max表示 ⇒ IC-7610は外部基準ですが「999.x」
10MHz帯のﾌｪｰｼﾞﾝｸﾞやﾉｲｽﾞ、
BPMの変調状態の影響を受けています。
当初は白紙用紙や付箋紙にﾒﾓしていましたが、いろいろなｹｰｽがあり頭の中は???がいっぱい。

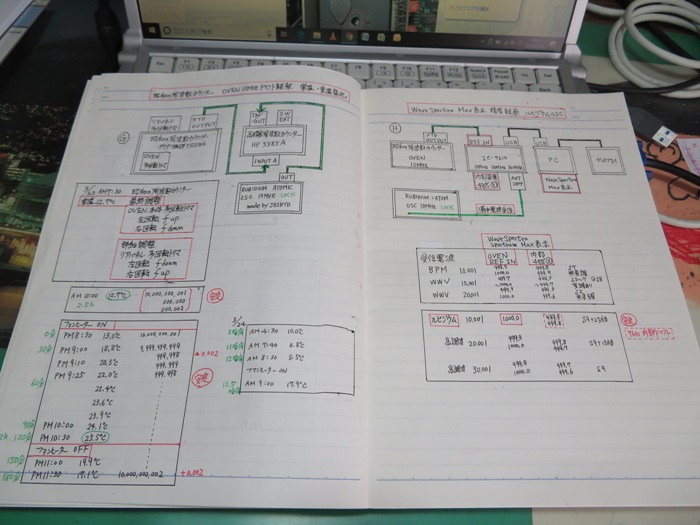

最終調整からはﾉｰﾄに図示しながら計測結果を書いていますが、年老いた田舎のﾗｼﾞｵ少年の頭はｽｯｷﾘするでしょうか。？
【OVEN REF IN】
昭和の周波数ｶｳﾝﾀｰのOVEN出力をIC-7610の基準周波数として入力します。
10MHzの基準信号を10,001KHzで受信し、WaveSpectraで見る「Max表示」の精度を比べてみます。
【No.1】
受信電波 ⇒ ﾙﾋﾞｼﾞｳﾑ原子発振器の出力信号（10MHz）
IC-7610基準周波数 ⇒ 昭和の周波数ｶｳﾝﾀｰOVEN出力（10MHz）
Max表示 ⇒ ぴったり「1000.0Hz」
表示も安定しています。
【No.2】
受信電波 ⇒ ﾙﾋﾞｼﾞｳﾑ原子発振器の出力信号（10MHz）
IC-7610基準周波数 ⇒ 内部基準周波数（10MHz）
Max表示 ⇒ IC-7610の内部基準に切り替えると「999.x」
表示がふらつき安定しません。
【No.3】
受信電波 ⇒ BPM標準電波（10MHz）
IC-7610基準周波数 ⇒ 昭和の周波数ｶｳﾝﾀｰOVEN出力（10MHz）
Max表示 ⇒ IC-7610は外部基準ですが「999.x」
10MHz帯のﾌｪｰｼﾞﾝｸﾞやﾉｲｽﾞ、
BPMの変調状態の影響を受けています。
当初は白紙用紙や付箋紙にﾒﾓしていましたが、いろいろなｹｰｽがあり頭の中は???がいっぱい。
最終調整からはﾉｰﾄに図示しながら計測結果を書いていますが、年老いた田舎のﾗｼﾞｵ少年の頭はｽｯｷﾘするでしょうか。？
