OVENﾄﾞﾘﾌﾄ試験
【室温8.5℃～25.5℃】
ﾙﾋﾞｼﾞｳﾑ原子発振器の10MHz出力を高精度周波数ｶｳｳﾝﾀｰの外部基準に入力しました。
これで昭和の周波数ｶｳﾝﾀｰのOVENの実力が判明します。
ｶｳﾝﾀｰ表示を見ながらOVEN本体の多回転ﾄﾘﾏを回して「0.01Hzｵｰﾀﾞｰ」まで合わせます。
これまでと違って、ﾄﾘﾏの回転が素直にｶｳｳﾝﾀｰ表示に反映します。
左回し ⇒ 周波数up
右回し ⇒ 周波数down
なお、OVEN自体の電源は入りっ放しで十分ｴｰｼﾞﾝｸﾞしています。
次は、ﾘｱﾊﾟﾈﾙの多回転ﾄﾘﾏを回して「0.001Hzｵｰﾀﾞｰ」を微調整します。
こちらの微調整もｽﾑｰｽﾞです。
左回し ⇒ 周波数down
右回し ⇒ 周波数up
（本体と逆だから間違えないこと！）
簡単に、僅か＋0.02Hzの偏差になりますが、ゆっくり「0.001Hz」ｵｰﾀﾞｰまで合わせます。
室温は12.7℃。
さて問題は、室内温度変化の影響です。
ﾌｧﾝﾋｰﾀｰを点けて室内温度を強制的に上昇させ、OVENのﾄﾞﾘﾌﾄを監視していきます。
まだ寒い時期とはいえ、さすがに暑いです。
夜中にはﾌｧﾝﾋｰﾀｰを止めて室内温度を戻し、早朝から監視を続けます。
室温12.7℃で最終調整してから、最高25.5℃～最低8.5℃まで変化する状態で一昼夜監視を続けました。（うそ、夜中は寝ていますが・・・）
【高精度周波数ｶｳﾝﾀｰを「GATE10秒・表示0.001Hz」にして計測した結果】

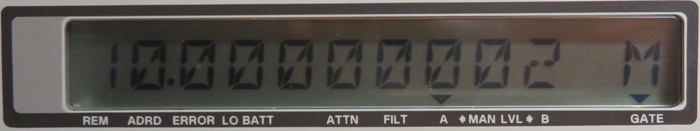

10,000,000.002Hz
10,000,000.001Hz
10,000,000.000Hz

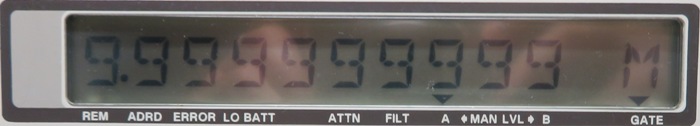

9,999,999.999Hz
9,999,999.998Hz
この範囲でゆっくりゆっくり表示しています。
年間の季節変動も見ないと一概には言えませんが、1桁上げても「±0.01Hz ⇒ ±0.001ppm以内」は予想を大きく裏切り驚異的な数字となりました。
追加試験です。
【昭和の周波数ｶｳﾝﾀｰを電源OFFで十分冷ました後、「OVENのみｽｲｯﾁON～安定するまでのﾄﾞﾘﾌﾄ特性を計測】

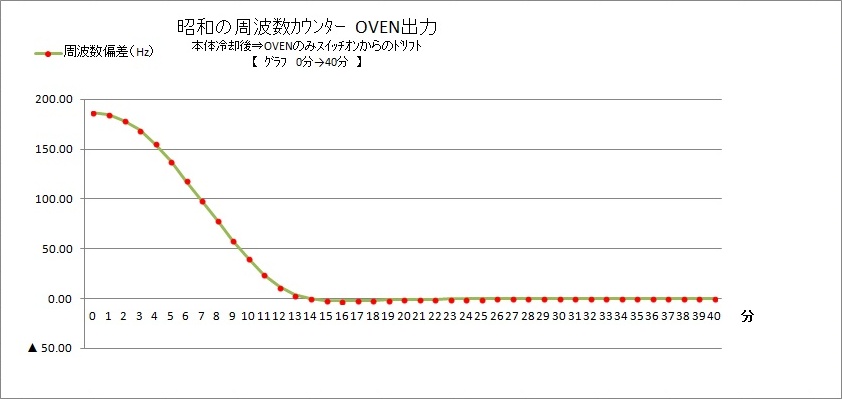

OVENﾄﾞﾘﾌﾄ全体（ 0分→40分）

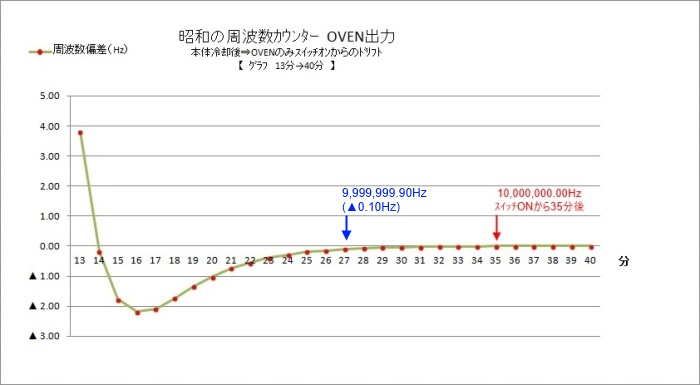

OVENﾄﾞﾘﾌﾄ詳細（13分→40分）
とても素晴らしい計測ｼｽﾃﾑのおかげで、ｼﾞｬﾝｸになりかけていた「昭和の周波数ｶｳﾝﾀｰ」が甦りました。
さー、これで次のｽﾃｯﾌﾟに進めます。（ここまで長かった－！！）
IC-7610本体の調整とﾄﾞﾘﾌﾄ計測の手順を整理しておかなければ・・・。
【室温8.5℃～25.5℃】
ﾙﾋﾞｼﾞｳﾑ原子発振器の10MHz出力を高精度周波数ｶｳｳﾝﾀｰの外部基準に入力しました。
これで昭和の周波数ｶｳﾝﾀｰのOVENの実力が判明します。
ｶｳﾝﾀｰ表示を見ながらOVEN本体の多回転ﾄﾘﾏを回して「0.01Hzｵｰﾀﾞｰ」まで合わせます。
これまでと違って、ﾄﾘﾏの回転が素直にｶｳｳﾝﾀｰ表示に反映します。
左回し ⇒ 周波数up
右回し ⇒ 周波数down
なお、OVEN自体の電源は入りっ放しで十分ｴｰｼﾞﾝｸﾞしています。
次は、ﾘｱﾊﾟﾈﾙの多回転ﾄﾘﾏを回して「0.001Hzｵｰﾀﾞｰ」を微調整します。
こちらの微調整もｽﾑｰｽﾞです。
左回し ⇒ 周波数down
右回し ⇒ 周波数up
（本体と逆だから間違えないこと！）
簡単に、僅か＋0.02Hzの偏差になりますが、ゆっくり「0.001Hz」ｵｰﾀﾞｰまで合わせます。
室温は12.7℃。
さて問題は、室内温度変化の影響です。
ﾌｧﾝﾋｰﾀｰを点けて室内温度を強制的に上昇させ、OVENのﾄﾞﾘﾌﾄを監視していきます。
まだ寒い時期とはいえ、さすがに暑いです。
夜中にはﾌｧﾝﾋｰﾀｰを止めて室内温度を戻し、早朝から監視を続けます。
室温12.7℃で最終調整してから、最高25.5℃～最低8.5℃まで変化する状態で一昼夜監視を続けました。（うそ、夜中は寝ていますが・・・）
【高精度周波数ｶｳﾝﾀｰを「GATE10秒・表示0.001Hz」にして計測した結果】
10,000,000.002Hz
10,000,000.001Hz
10,000,000.000Hz
9,999,999.999Hz
9,999,999.998Hz
この範囲でゆっくりゆっくり表示しています。
年間の季節変動も見ないと一概には言えませんが、1桁上げても「±0.01Hz ⇒ ±0.001ppm以内」は予想を大きく裏切り驚異的な数字となりました。
追加試験です。
【昭和の周波数ｶｳﾝﾀｰを電源OFFで十分冷ました後、「OVENのみｽｲｯﾁON～安定するまでのﾄﾞﾘﾌﾄ特性を計測】
OVENﾄﾞﾘﾌﾄ全体（ 0分→40分）
OVENﾄﾞﾘﾌﾄ詳細（13分→40分）
とても素晴らしい計測ｼｽﾃﾑのおかげで、ｼﾞｬﾝｸになりかけていた「昭和の周波数ｶｳﾝﾀｰ」が甦りました。
さー、これで次のｽﾃｯﾌﾟに進めます。（ここまで長かった－！！）
IC-7610本体の調整とﾄﾞﾘﾌﾄ計測の手順を整理しておかなければ・・・。
