1秒おきに電源ON/OFFを繰り返す
【電源部の回路図はなし】
ある日、FT-736の電源が入らなくなりました。
電源ﾎﾞﾀﾝを押すと、「約1秒おきにON/OFFを繰り返す」という現象です。
とりあえず内蔵電源部を取り外し、外部電源から+13.8Vを入れてみます。
しっかりと動作するので、原因は内蔵のｽｲｯﾁﾝｸﾞ電源部のようです。
いつもの感じでﾈｯﾄ検索してみると、電解ｺﾝﾃﾞﾝｻの液漏れ・容量抜け、ﾌﾟﾘﾝﾄﾊﾟﾀｰﾝの半田ｸﾗｯｸ、ﾀﾞｲｵｰﾄﾞのｵｰﾌﾟﾝなどの修理記事が出てきます。
ｽｲｯﾁﾝｸﾞ電源の修理はしたことがないので、ﾈｯﾄでｽｲｯﾁﾝｸﾞ電源の勉強から始めます。
ざざっと仕組みが分かったところで回路図を見ますが、どういう訳かｽｲｯﾁﾝｸﾞ電源部だけは省略されています。

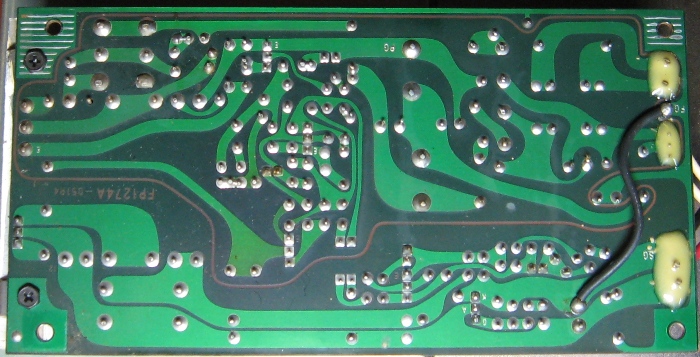

仕方がないのでﾌﾟﾘﾝﾄﾊﾟﾀｰﾝと部品面の写真を撮って印刷した紙を見比べながら回路の大まかな流れを把握します。

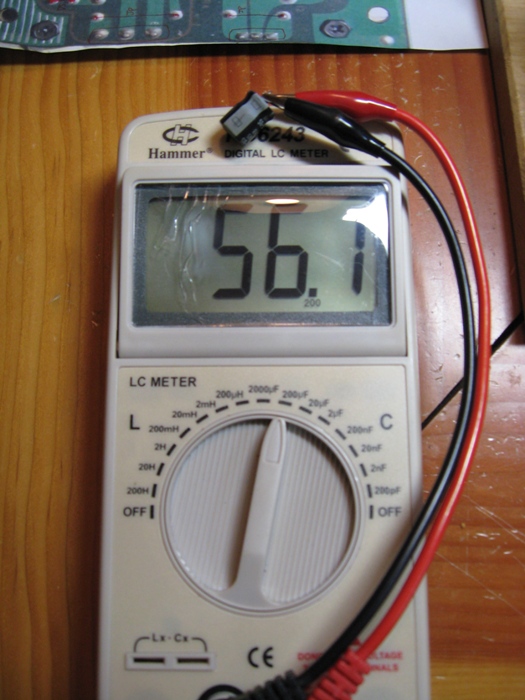

修理記事に多い電解ｺﾝﾃﾞﾝｻの容量を測ってみると容量が抜けています。
手持ちがあるものは交換しますが、大容量のものはないので注文しなければなりません。

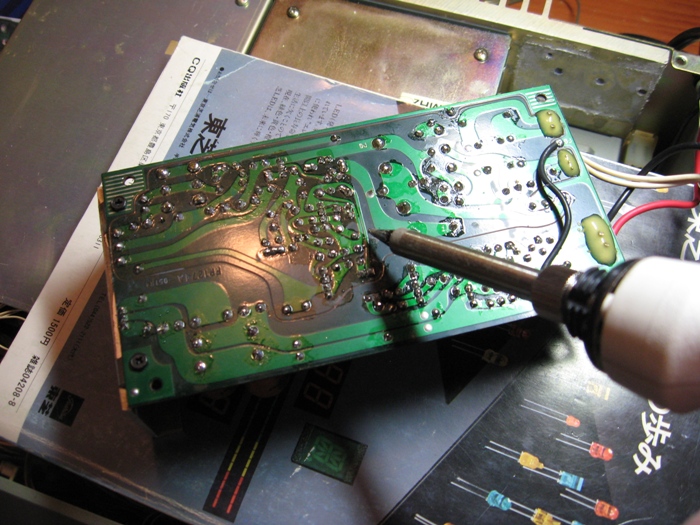

目に見える半田ｸﾗｯｸはありませんが、この際全部再ﾊﾝﾀﾞします。
とりあえず電源を入れてみると送受信とも動きます。
電源ﾎﾞﾀﾝの入り切りを繰り返して試験しましたが、治ったようです。
放熱用ｼﾘｺｰﾝを塗布して再組立て。
これでﾛｰｶﾙとの連絡ﾁｬﾝﾈﾙは復旧しました。
FT-736の修理記事も10回になりましたが、半田ごてを持つ機会がめっきり少なくなった時代に、FT-736はそこそこ楽しませてくれます。
【電源部の回路図はなし】
ある日、FT-736の電源が入らなくなりました。
電源ﾎﾞﾀﾝを押すと、「約1秒おきにON/OFFを繰り返す」という現象です。
とりあえず内蔵電源部を取り外し、外部電源から+13.8Vを入れてみます。
しっかりと動作するので、原因は内蔵のｽｲｯﾁﾝｸﾞ電源部のようです。
いつもの感じでﾈｯﾄ検索してみると、電解ｺﾝﾃﾞﾝｻの液漏れ・容量抜け、ﾌﾟﾘﾝﾄﾊﾟﾀｰﾝの半田ｸﾗｯｸ、ﾀﾞｲｵｰﾄﾞのｵｰﾌﾟﾝなどの修理記事が出てきます。
ｽｲｯﾁﾝｸﾞ電源の修理はしたことがないので、ﾈｯﾄでｽｲｯﾁﾝｸﾞ電源の勉強から始めます。
ざざっと仕組みが分かったところで回路図を見ますが、どういう訳かｽｲｯﾁﾝｸﾞ電源部だけは省略されています。
仕方がないのでﾌﾟﾘﾝﾄﾊﾟﾀｰﾝと部品面の写真を撮って印刷した紙を見比べながら回路の大まかな流れを把握します。
修理記事に多い電解ｺﾝﾃﾞﾝｻの容量を測ってみると容量が抜けています。
手持ちがあるものは交換しますが、大容量のものはないので注文しなければなりません。
目に見える半田ｸﾗｯｸはありませんが、この際全部再ﾊﾝﾀﾞします。
とりあえず電源を入れてみると送受信とも動きます。
電源ﾎﾞﾀﾝの入り切りを繰り返して試験しましたが、治ったようです。
放熱用ｼﾘｺｰﾝを塗布して再組立て。
これでﾛｰｶﾙとの連絡ﾁｬﾝﾈﾙは復旧しました。
FT-736の修理記事も10回になりましたが、半田ごてを持つ機会がめっきり少なくなった時代に、FT-736はそこそこ楽しませてくれます。
