ﾍｯﾄﾞﾎﾝから送信音が聞こえる
【初期からの症状】
送信音がﾍｯﾄﾞﾎﾝに回り込むという初期症状がありましたが、その当時ﾒｰｶｰも確認しており解決済みとのことでした。
普段のQSOはﾍｯﾄﾞﾎﾝをほとんど使わないので気にしていなかったのですが、DXの真似事をやるようになってからﾍｯﾄﾞﾎﾝを使うようになり気になっていました。
最近のRIGのようにきれいなﾓﾆﾀｰ音が聞こえるのならいいのですが、回り込みのぐちゃぐちゃの音ではBFです。
検波からﾍｯﾄﾞﾎﾝまでのｵｰﾃﾞｨｵﾗｲﾝを追いかけてみます。
JST-135の特徴であるﾌﾟﾗｸﾞｲﾝ構造ですので、ﾕﾆｯﾄ回路図とﾏｻﾞｰﾎﾞｰﾄﾞのｺﾈｸﾀ間結線図を照らし合わせます。
症状的にはAF GAIN VRにより聞こえ方が変化するので、IF検波からﾎﾞﾘｭｰﾑまでのﾗｲﾝに回り込んでいるものと思います。
ﾎﾞﾘｭｰﾑ周りの配線は写真のとおりﾃﾞｨｽﾌﾟﾚｲﾕﾆｯﾄ・ﾀﾞｲﾔﾙ・ﾎﾞﾘｭｰﾑ・ｽｲｯﾁなどで複雑に構成されており、この中に細工するのは自分には難しそうです。
苦労して分解したので、内部の清掃とつまみ類の洗浄をします。

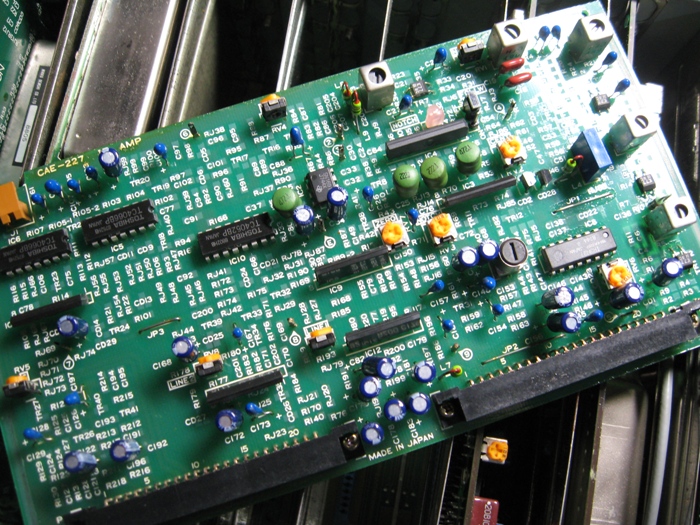

IF AMPからのｵｰﾃﾞｨｵ出力はｼｰﾙﾄﾞ配線ではなく、ﾏｻﾞｰﾎﾞｰﾄﾞ両面のﾊﾟﾀｰﾝで配線されています。
このﾊﾟﾀｰﾝﾗｲﾝに送信波が乗っている可能性が高いので、ﾊﾟﾀｰﾝをｶｯﾄしてｼｰﾙﾄﾞ配線に変更できないか検討してみましたが、両面ﾏｻﾞｰﾎﾞｰﾄﾞを壊しそうなのであきらめます。

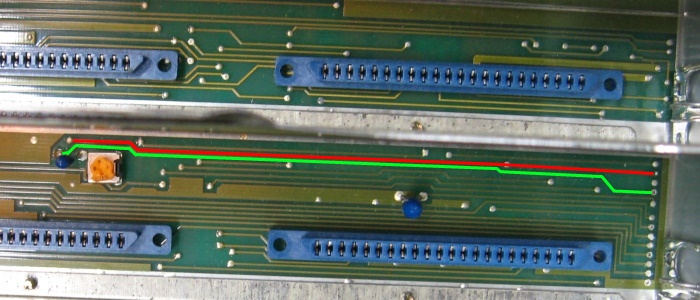

ﾊﾟﾀｰﾝをよくよく見ると、IF AMP出力の信号線側（緑で表示）は接続ｺﾈｸﾀまで伸びていますが、GND側（赤で表示）は手前で途切れています。
ところがﾏｻﾞｰﾎﾞｰﾄﾞのｺﾈｸﾀ間結線図では、ちゃんと接続されています。（ウン？）
そこで、ﾊﾟﾀｰﾝが接続されていないGND個所（下図 赤点線）をつなげば解消するかも知れないと、ｼﾞｬﾝﾊﾟｰ線を半田付けします。
早速ﾍｯﾄﾞﾎﾝをつけて送信。
おー、AF VRを最大にしても回り込みは聞こえません。
見事止まりました。・・・が、世の中そんなに甘くない。
送信から受信に戻ると、今度は受信音にﾋﾟｰｯという発振音とﾉｲｽﾞが混じっているではありませんか。（がっくり！）
ｱﾅﾛｸﾞ・ﾃﾞｼﾞﾀﾙ混在のｸﾞﾗﾝﾄﾞ処理は難しいと聞いていましたが、無意味にﾊﾟﾀｰﾝが切れている訳ではないようです。
仮に、ﾊﾟﾀｰﾝをｶｯﾄしてｼｰﾙﾄﾞ配線に置き換えた場合、ｸﾞﾗﾝﾄﾞﾙｰﾌﾟに気が付かず、かなり悩むことになっていたでしょう。（Hi）

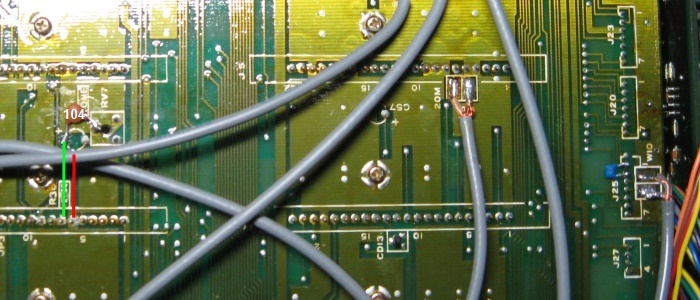

結局、IF AMP⇒AF VR間 ﾊﾟﾀｰﾝ配線（両端）にﾊﾟｽｺﾝ（0.001μ）を挿入することにします。
併せて、おまじない程度ですがｺｰﾙﾄﾞ側からGNDにﾊﾟｽｺﾝ（0.1μ）で落とします。

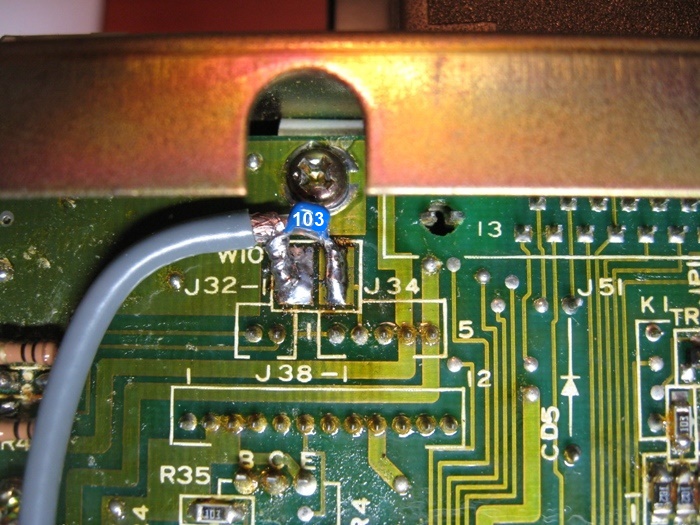

そしてAF AMP入力側にもﾊﾟｽｺﾝ（0.01μ）を挿入しておきます。
なお、FB-801のｴﾅﾒﾙ線4ﾀｰﾝ巻きの挿入も試しましたが、配線の収まりが良くなかったので止めました。
その結果、回り込み全くなしとまではいきませんが、AF GAIN VRの通常受信音量では送信回り込み音は気にならなくなり、実用上問題ないﾚﾍﾞﾙまで下がりました。
ここへ来るまで何回も分解・組み立てを繰り返しましたが、他のﾄﾗﾌﾞﾙを起こさないうちに今回は終わります。
約30年前のRIGですがｽﾙｰﾎｰﾙの接触不良・半田劣化などによるﾄﾗﾌﾞﾙは一度もなく、JRCの作りの良さに感心しています。
今回もﾛｰｶﾙOMのｱﾄﾞﾊﾞｲｽを頂き誠に有難うございました。（感謝！）
