VCO回復
【実配線と回路図】
ｼｬｰｼｰから取り外した144MHz MAIN UNITの裏面です。
赤線で囲ったところが、ｼｰﾙﾄﾞ板を外したVCO部です。
早速、VCO発振のQ09(2SK192AGR)のｿｰｽにつながっているL10(0.68μH)の抵抗値を測って見ると300Ω以上あります。
単体で測っても同様です。
手持ちの部品箱を探してみると「1μHのｲﾝﾀﾞｸﾀ」があったので交換しました。
ﾈｯﾄ上のPLL修理ﾌﾞﾛｸﾞを見るとｺﾝﾃﾞﾝｻの容量抜けというのが多いので、VCO周辺のｺﾝﾃﾞﾝｻ容量も測ってみました。
目立った容量抜けはありませんでしたが電源周りの電界ｺﾝﾃﾞﾝｻを予備交換しました。
またPLLにはﾙｰﾌﾟﾌｨﾙﾀの影響が大きいという解説もあったので、ﾌｨﾙﾀのｺﾝﾃﾞﾝｻも測ってみましたが容量減はありませんでした。
苦労してVCO樹脂を除去したので他の部品も丁寧にﾁｪｯｸしました。
すると実配線と回路図が合っていない所が4箇所もありました。
回路図を鵜呑みにすると、いつまでも問題が解決しないかも知れません。
またﾊﾝﾀﾞ箇所の老朽化も不安定動作の要因かも知れないので、VCO周りを再ﾊﾝﾀﾞしました。
以上の確認でﾕﾆｯﾄ基盤をｼｬｰｼｰに戻すことにします。
ﾋﾟﾝｺﾈｸﾀやｱｰｽ線を元に戻し、電源ON。（あっさー）
TP02に接続していたｵｼﾛｽｺｰﾌﾟに、VCO経由の安定した発振波形(fin)が表示。
同様にTP01に接続してみても、DC波形(PDout)の揺らぎはありません。
気を良くしてFT-736とﾊﾝﾃﾞｨ機との送受信ﾃｽﾄ。
送信音・受信音ともに、雑音症状は消えました。
原因の特定はできませんが、PLL再調整後ｴｰｼﾞﾝｸﾞしながら動作ﾁｪｯｸです。

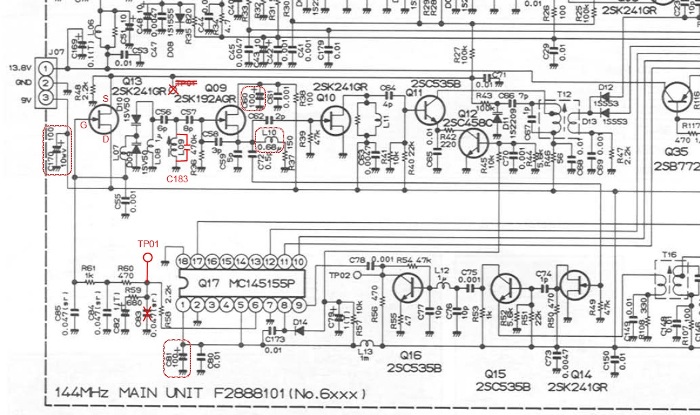

実配線をもとに回路図を訂正しておきます。
① VCO発振の共振回路のC183
実配線 ⇒ 「L09」に「ﾁｯﾌﾟｺﾝﾃﾞﾝｻ」を抱き合わせ
ｻｰﾋﾞｽﾏﾆｭｱﾙ ⇒ 「C183」として図化
回路図 ⇒ 記載なし
② Q13 2SK241GRのﾄﾞﾚｲﾝとｿｰｽ
実配線 ⇒ ﾄﾞﾚｲﾝに+9V ｿｰｽからT12のﾊﾞﾘｷｬｯﾌﾟｺﾝﾄﾛｰﾙ
回路図 ⇒ 記号では、ﾄﾞﾚｲﾝとｿｰｽが逆
③ TP01
実配線 ⇒ Q17 PLL-ICのPD出力電圧
回路図 ⇒ Q13 BUFFのﾊﾞﾘｷｬｯﾌﾟｺﾝﾄﾛｰﾙ電圧
④ C83 0.047μF
実配線 ⇒ 装着なし
回路図 ⇒ Q17 PD出力のﾙｰﾌﾟﾌｨﾙﾀ
⑤ 赤線で囲ったのは交換した部品です。
【実配線と回路図】
ｼｬｰｼｰから取り外した144MHz MAIN UNITの裏面です。
赤線で囲ったところが、ｼｰﾙﾄﾞ板を外したVCO部です。
早速、VCO発振のQ09(2SK192AGR)のｿｰｽにつながっているL10(0.68μH)の抵抗値を測って見ると300Ω以上あります。
単体で測っても同様です。
手持ちの部品箱を探してみると「1μHのｲﾝﾀﾞｸﾀ」があったので交換しました。
ﾈｯﾄ上のPLL修理ﾌﾞﾛｸﾞを見るとｺﾝﾃﾞﾝｻの容量抜けというのが多いので、VCO周辺のｺﾝﾃﾞﾝｻ容量も測ってみました。
目立った容量抜けはありませんでしたが電源周りの電界ｺﾝﾃﾞﾝｻを予備交換しました。
またPLLにはﾙｰﾌﾟﾌｨﾙﾀの影響が大きいという解説もあったので、ﾌｨﾙﾀのｺﾝﾃﾞﾝｻも測ってみましたが容量減はありませんでした。
苦労してVCO樹脂を除去したので他の部品も丁寧にﾁｪｯｸしました。
すると実配線と回路図が合っていない所が4箇所もありました。
回路図を鵜呑みにすると、いつまでも問題が解決しないかも知れません。
またﾊﾝﾀﾞ箇所の老朽化も不安定動作の要因かも知れないので、VCO周りを再ﾊﾝﾀﾞしました。
以上の確認でﾕﾆｯﾄ基盤をｼｬｰｼｰに戻すことにします。
ﾋﾟﾝｺﾈｸﾀやｱｰｽ線を元に戻し、電源ON。（あっさー）
TP02に接続していたｵｼﾛｽｺｰﾌﾟに、VCO経由の安定した発振波形(fin)が表示。
同様にTP01に接続してみても、DC波形(PDout)の揺らぎはありません。
気を良くしてFT-736とﾊﾝﾃﾞｨ機との送受信ﾃｽﾄ。
送信音・受信音ともに、雑音症状は消えました。
原因の特定はできませんが、PLL再調整後ｴｰｼﾞﾝｸﾞしながら動作ﾁｪｯｸです。

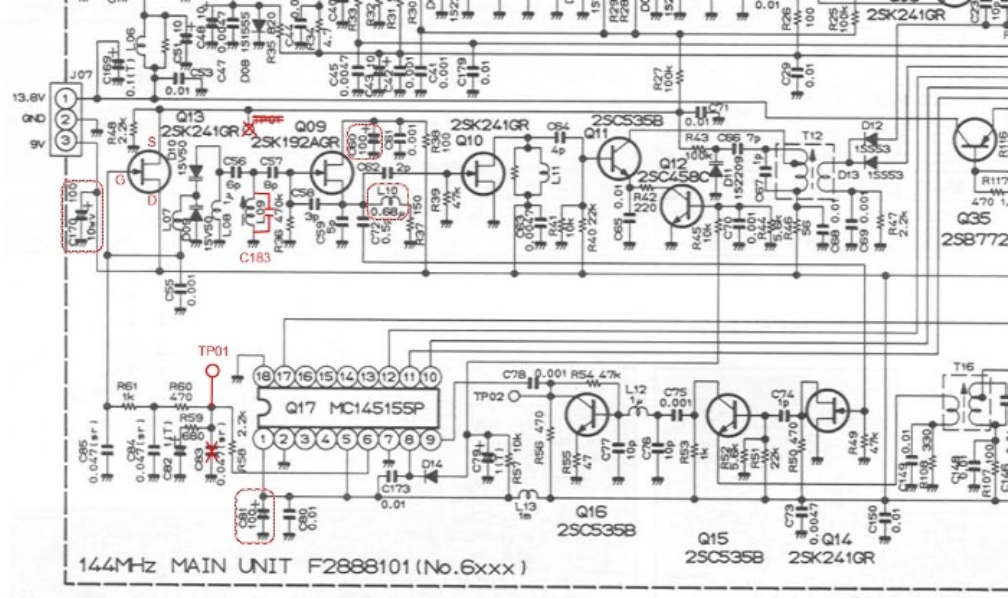

実配線をもとに回路図を訂正しておきます。
① VCO発振の共振回路のC183
実配線 ⇒ 「L09」に「ﾁｯﾌﾟｺﾝﾃﾞﾝｻ」を抱き合わせ
ｻｰﾋﾞｽﾏﾆｭｱﾙ ⇒ 「C183」として図化
回路図 ⇒ 記載なし
② Q13 2SK241GRのﾄﾞﾚｲﾝとｿｰｽ
実配線 ⇒ ﾄﾞﾚｲﾝに+9V ｿｰｽからT12のﾊﾞﾘｷｬｯﾌﾟｺﾝﾄﾛｰﾙ
回路図 ⇒ 記号では、ﾄﾞﾚｲﾝとｿｰｽが逆
③ TP01
実配線 ⇒ Q17 PLL-ICのPD出力電圧
回路図 ⇒ Q13 BUFFのﾊﾞﾘｷｬｯﾌﾟｺﾝﾄﾛｰﾙ電圧
④ C83 0.047μF
実配線 ⇒ 装着なし
回路図 ⇒ Q17 PD出力のﾙｰﾌﾟﾌｨﾙﾀ
⑤ 赤線で囲ったのは交換した部品です。
