PLLｱﾝﾛｯｸ
【ﾄﾘﾏ洗浄】
TX-UNITの送信動作は確認できたので、いよいよ430MHzPLLです。
ﾌﾞﾛｯｸﾀﾞｲﾔｸﾞﾗﾑを見ても4種類のPLLで構成されており、年老いた田舎のﾗｼﾞｵ少年には難解です。
最初に取得したｻｰﾋﾞｽﾏﾆｭｱﾙは、どういう訳かA4縦のページ構成なのに横でPDF化されていました。
ﾍﾟｰｼﾞ内容が歪んで読めないところがあり、ちゃんとした調整ができず症状は改善されませんでした。（本当は未熟なため）
気を取り直して再度ﾈｯﾄ検索。
運よくA4縦でしっかり読めるPDFが入手できたのでﾘﾄﾗｲです。
ｼｬｰｼｰ右側にあるのは430MHz PLL UNITです。
そのｹｰｽには丸い穴が開けてあり、ｼｰﾙﾄﾞを外さなくても調整できるのだと思いますが、よく分からないので中を開けることにします。
ﾘｰﾄﾞ線が切れたりしないように慎重に外します。

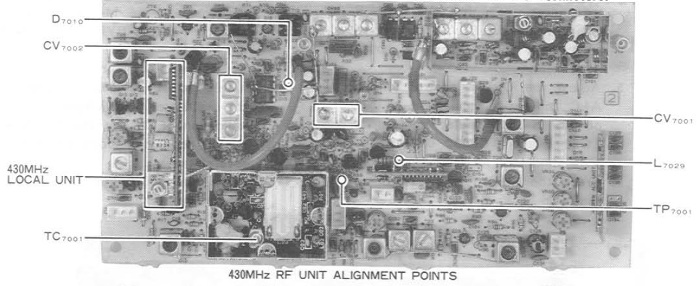

ﾘﾄﾗｲの前に写真の調整ﾎﾟｲﾝﾄを見ながら、回路図の位置と実物基板の位置を確認します。
430MHz PLL Sub Loop調整（430MHz PLL UNIT）
１．TP01とｼｬｰｼｰ間⇒DCﾎﾞﾙﾄﾒｰﾀｰ接続
２．ﾓｰﾄﾞ⇒CW受信
３．周波数⇒4xx.0199MHz
４．L04調整⇒DC4.2V
５．周波数⇒4xx.0200MHz
６．DC確認⇒最少DC0.6V
430MHz PLL VCXO調整（430MHz PLL UNIT）
１．R17とｼｬｰｼｰ間⇒DCﾎﾞﾙﾄﾒｰﾀｰ接続
２．ﾓｰﾄﾞ⇒CW受信
３．周波数⇒4xx.0199MHz
４．L16調整⇒DC6.5V
５．周波数⇒4xx.0200MHz
６．DC確認⇒最少DC1.0V
PLL調整用のDCﾎﾞﾙﾄﾒｰﾀｰです。
430MHz 2nd Local調整（430MHz Local UNIT）
１．R12とｼｬｰｼｰ間⇒DCﾎﾞﾙﾄﾒｰﾀｰ接続
２．ﾓｰﾄﾞ⇒FM受信
３．周波数⇒ﾊﾞﾝﾄﾞ中央（435.0000MHz）
４．TC01調整⇒DC5.0V
430MHz PLL Main Loop調整（430MHz RF UNIT）
１．TP01とｼｬｰｼｰ間⇒DCﾎﾞﾙﾄﾒｰﾀｰ接続
２．ﾓｰﾄﾞ⇒CW受信
３．周波数⇒ﾊｲｴｯｼﾞ（439.9999MHz）
４．TC01調整⇒DC4.0V
５．周波数⇒ﾛｰｴｯｼﾞ（430.0000MHz）
６．DC確認⇒最少DC1.0V
再度の調整により症状は改善されたかに見えましたが、どうも動作が安定しません。（汗）
かなり考え込みましたが、個々の部品を疑う前に機械的構造をﾁｪｯｸです。
ﾘｰﾄﾞ線ｺﾈｸﾀ（たたく・引っ張る？）
RF接続ｺﾈｸﾀの汚れ落とし。
Main VCOのﾌﾟﾘﾝﾄﾊﾟﾀｰﾝLの錆落とし。
Main VCOのTC01洗浄。
2nd LocalのTC01洗浄。
これらで動作が安定しました。
一番の原因は430MHz LOCAL UNIT（2nd Local）基盤のTC01ﾄﾘﾏの不良でした。
LOCAL UNITは基盤露出なので汚れがひどかったものと思われます。（他のVCOは個別のｼｰﾙﾄﾞｹｰｽ内にあります。）
交換部品がないので無水ｱﾙｺｰﾙで丁寧に拭きました。
その後ｴｰｼﾞﾝｸﾞしながら動作ﾁｪｯｸしていますが、今のところ安定しています。（あーうれしや）
