調整はｽﾑｰｽﾞ
【電波にﾉｲｽﾞ？】
どうにかこうにか430MHzのPLLが復旧できました。
せっかくｻｰﾋﾞｽﾏﾆｭｱﾙがあるので144MHzもちゃんと調整しておきたいと思います。

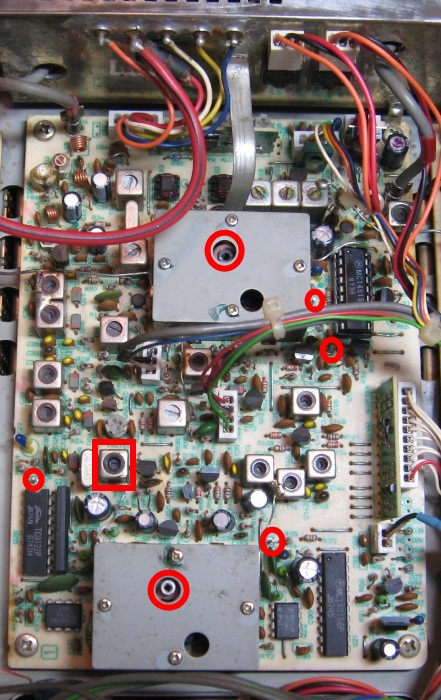

写真の調整ﾎﾟｲﾝﾄを見ながら、回路図の位置と実物基板の位置を確認します。
144MHz PLL Sub Loop調整
１．TP04とｼｬｰｼｰ間⇒DCﾎﾞﾙﾄﾒｰﾀｰ接続
２．ﾓｰﾄﾞ⇒CW
３．周波数⇒14x.0199MHz
４．L19調整⇒4.2V
５．周波数⇒14x.0200MHz
６．DC確認⇒最少0.6V
144MHz PLL VCXO調整-1
１．TP03とｼｬｰｼｰ間⇒DCﾎﾞﾙﾄﾒｰﾀｰ接続
２．ﾓｰﾄﾞ⇒CW
３．周波数⇒14x.0199MHz
４．L23調整⇒5.0V
５．周波数⇒14x.0200MHz
６．DC確認⇒最少1.0V
144MHz PLL VCXO調整-2
１．TP02とｼｬｰｼｰ間⇒ｵｼﾛｽｺｰﾌﾟ接続
２．ﾓｰﾄﾞ⇒CW
３．周波数⇒14x.0200MHz
４．T13～T16調整⇒maximum
144MHz PLL Main Loop調整
１．TP01とｼｬｰｼｰ間⇒DCﾎﾞﾙﾄﾒｰﾀｰ接続
２．ﾓｰﾄﾞ⇒CW
３．周波数⇒ﾛｰｴｯｼﾞ（140.0000MHz）
４．L09調整⇒2.0V
５．周波数⇒ﾊｲｴｯｼﾞ（145.9999MHz）
６．DC確認⇒3.0V
一応FT-736とﾊﾝﾃﾞｨ機とで送受信確認を行います。
前回の430MHzの時と違って周波数はちゃんと合っているし送信ﾊﾟﾜｰも十分、受信感度も良好です。
これで一件落着と思いきや、何か変です。
「ﾌﾞﾂｯﾌﾞﾂｯ」とノイズが聞こえてきます。
FT-736送信⇒ﾊﾝﾃﾞｨ機受信
ﾊﾝﾃﾞｨ機送信⇒FT-736受信
送信音・受信音ともに、雑音が乗っています。
うーん、ここから悩みが始まりました。（汗）
【電波にﾉｲｽﾞ？】
どうにかこうにか430MHzのPLLが復旧できました。
せっかくｻｰﾋﾞｽﾏﾆｭｱﾙがあるので144MHzもちゃんと調整しておきたいと思います。
写真の調整ﾎﾟｲﾝﾄを見ながら、回路図の位置と実物基板の位置を確認します。
144MHz PLL Sub Loop調整
１．TP04とｼｬｰｼｰ間⇒DCﾎﾞﾙﾄﾒｰﾀｰ接続
２．ﾓｰﾄﾞ⇒CW
３．周波数⇒14x.0199MHz
４．L19調整⇒4.2V
５．周波数⇒14x.0200MHz
６．DC確認⇒最少0.6V
144MHz PLL VCXO調整-1
１．TP03とｼｬｰｼｰ間⇒DCﾎﾞﾙﾄﾒｰﾀｰ接続
２．ﾓｰﾄﾞ⇒CW
３．周波数⇒14x.0199MHz
４．L23調整⇒5.0V
５．周波数⇒14x.0200MHz
６．DC確認⇒最少1.0V
144MHz PLL VCXO調整-2
１．TP02とｼｬｰｼｰ間⇒ｵｼﾛｽｺｰﾌﾟ接続
２．ﾓｰﾄﾞ⇒CW
３．周波数⇒14x.0200MHz
４．T13～T16調整⇒maximum
144MHz PLL Main Loop調整
１．TP01とｼｬｰｼｰ間⇒DCﾎﾞﾙﾄﾒｰﾀｰ接続
２．ﾓｰﾄﾞ⇒CW
３．周波数⇒ﾛｰｴｯｼﾞ（140.0000MHz）
４．L09調整⇒2.0V
５．周波数⇒ﾊｲｴｯｼﾞ（145.9999MHz）
６．DC確認⇒3.0V
一応FT-736とﾊﾝﾃﾞｨ機とで送受信確認を行います。
前回の430MHzの時と違って周波数はちゃんと合っているし送信ﾊﾟﾜｰも十分、受信感度も良好です。
これで一件落着と思いきや、何か変です。
「ﾌﾞﾂｯﾌﾞﾂｯ」とノイズが聞こえてきます。
FT-736送信⇒ﾊﾝﾃﾞｨ機受信
ﾊﾝﾃﾞｨ機送信⇒FT-736受信
送信音・受信音ともに、雑音が乗っています。
うーん、ここから悩みが始まりました。（汗）
