昭和の音復活

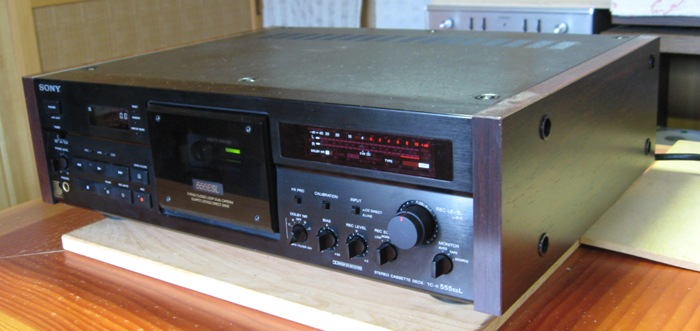

【SONY TC-K555ESL】
数年前、縁があってｿﾆｰのｶｾｯﾄﾃｰﾌﾟﾃﾞｯｷが我が家にやってきました。
1990年発売の機械で、3ﾍｯﾄﾞ・ｸﾛｰｽﾞﾄﾞﾙｰﾌﾟﾃﾞｭｱﾙｷｬﾌﾟｽﾀﾝ・ｸｵｰﾂﾛｯｸﾄﾞﾀﾞｲﾚｸﾄﾄﾞﾗｲﾌﾞなど、その当時としては普及機と高級機の中間くらいの位置付けだったでしょうか。
最初は、若かりし頃のカセットテープが使えるようになり喜んで聞いていました。
ある日、「電源投入後レベルメーターが消え、カウンターだけが表示されて、テープが無いのに再生をガチャガチャ繰返す」ようになりました。
しばらく様子を見ていましたが、自然復旧することはなく諦めていました。
最近、ﾈｯﾄ上で「昭和ｶｾｯﾄﾃﾞｯｷ研究所」というﾌﾞﾛｸﾞに出会い、ちょうど「TC-K555ESL」の分解修理の方法が紹介されていました。
早速ｹｰｽを外してみると、ﾒｶﾃﾞｯｷと電源部を中央に、ｺﾝﾄﾛｰﾙ系とｵｰﾃﾞｨｵ回路を左右両ｻｲﾄﾞに分離し、整然と配置されています。
また、内部を3等分するｲﾝﾅｰｼｬｰｼは磁気歪の発生を防ぐ銅ﾒｯｷｼｬｰｼで、各ブロック間の電磁的な干渉を排除しています。
ﾃﾞｯｷの顔であるﾊﾟﾈﾙは二重になっており、先ず外ﾊﾟﾈﾙを外します。
自作とは違い、きれいに文字が刻まれています。
次に中ﾊﾟﾈﾙを外すと、隠れていたﾒｶが現れます。
中ﾊﾟﾈﾙ左側にﾈｼﾞ止めされているｺﾝﾄﾛｰﾙ基板を取り外します。
ｺﾝﾄﾛｰﾙ基板の赤で囲った所が、「ﾘﾓｺﾝの受光部ﾕﾆｯﾄ」です。
このﾕﾆｯﾄの不具合でｺﾝﾄﾛｰﾙ系が誤作動を起こしているようです。
連日の猛暑の中、久しぶりにﾊﾝﾀﾞごての登場です。
汗をかきかき取り外した「ﾘﾓｺﾝの受光部ﾕﾆｯﾄ」を分解します。
ﾕﾆｯﾄのﾊﾟﾀｰﾝ側にある黒っぽいのは受光部品です。
参考にしたﾌﾞﾛｸﾞでは、ｺﾝﾃﾞﾝｻの液漏れが原因ということでﾕﾆｯﾄごと交換されていました。
当ﾕﾆｯﾄは見た目では腐食もなくｷﾚｲでしたが、ﾘﾓｺﾝそのものがないので、ﾕﾆｯﾄは取り外したままにします。
ここは慌てず、再度組み上げてしまう前に、誤作動が起きないか何日も繰り返し電源の入り切りﾃｽﾄを行いました。
ついでにﾒｶ部やﾍｯﾄﾞのｸﾘｰﾆﾝｸﾞ、基板の清掃も行いました。
繰り返しﾃｽﾄの結果、誤作動の症状は出ませんでしたので、再度ﾊﾟﾈﾙ・ｹｰｽを組み立てました。
これまで部屋の片隅に追いやられていたｶｾｯﾄﾃｰﾌﾟﾃﾞｯｷが、昭和のｵｰﾃﾞｨｵ機器の仲間入りをしました。
もちろん、音うんぬんにこだわる機器ではなく、あくまでも見た目です。（苦！）
