ﾌﾟﾛｾｯｻを「ATmega328P(OLD Bootloader)」に変更すると正常に書き込めます
【ｱﾌﾟﾘ再ｲﾝｽﾄｰﾙで、Windowsﾄﾞﾗｲﾊﾞｰを入れない】

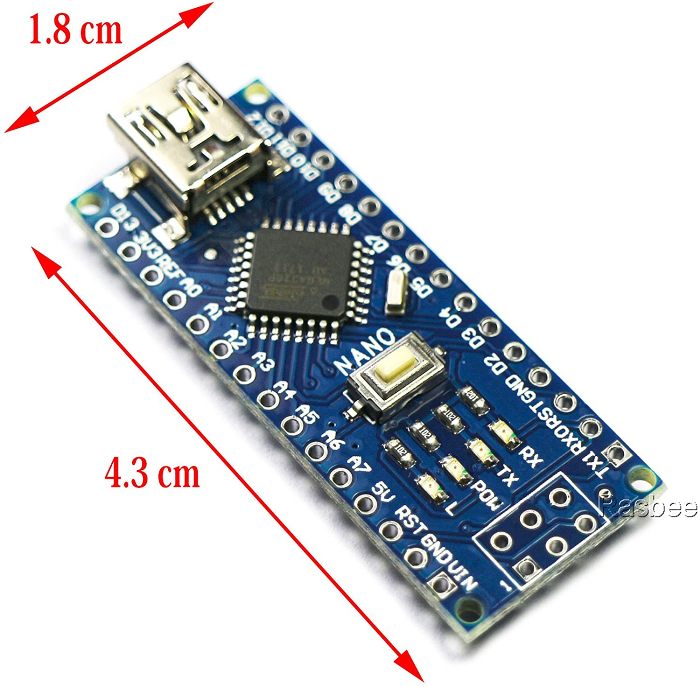

昨日ﾛｰｶﾙOMさんから、Arduino Nanoで書き込みｴﾗｰになるのでﾃｽﾄしてみて欲しいといわれました。
背中を押してもらって作製した「Arduino Uno（Auto ANT Selector）」「Arduino Nano（IC-7610外付けPTT）」共に快適に動作しています。
そのﾒﾝﾃﾅﾝｽ部品として「Uno・Nano」両方あるのでﾃｽﾄに向かいますが、時間経過とともに操作方法を忘れています。（苦）

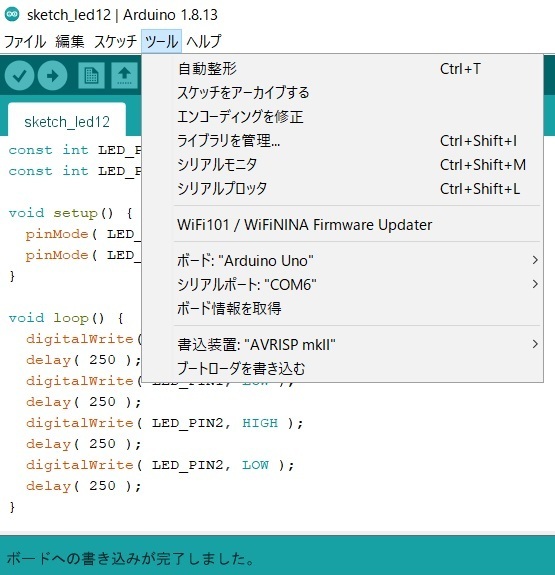

どうにか思い出しながら定番の「sketch led12」を開き、先ずはArduino Unoに書き込んでみるとあっさりと完了。
続いてArduino Nanoに差し替え、同じように書き込みますがｴﾗｰ表示。
ﾂｰﾙのﾎﾞｰﾄﾞをArduino Nanoに変更していないことに気が付き、書き込みしますがｴﾗｰｺｰﾄﾞのｵﾝﾊﾟﾚｰﾄﾞ。（汗）
2022年にArduino Nano外付けPTTを作製しましたが、その後ﾃﾞｽｸﾄｯﾌﾟPCがﾀﾞｳﾝしてｱﾌﾟﾘを再ｲﾝｽﾄｰﾙしているので、Windows10がｲﾀｽﾞﾗしているかもしれません。
ｴﾗｰﾒｯｾｰｼﾞに「Overriding Baud Rate : 115200」となっているのでﾄﾞﾗｲﾊﾞｰのﾋﾞｯﾄ/秒を変更してみたり、ｱﾌﾟﾘ ﾂｰﾙの設定をいろいろ変えて見ますが動く気配がありません。（泣）

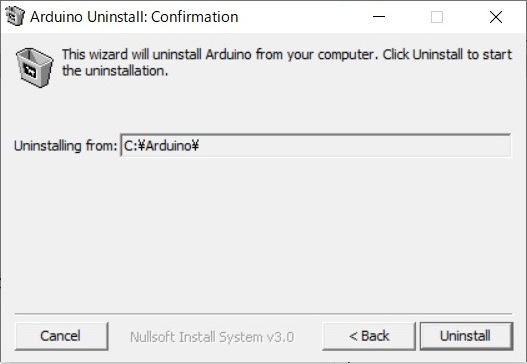

ここは初心に帰り再ｲﾝｽﾄｰﾙということで、先ずはｱﾝｲﾝｽﾄｰﾙです。

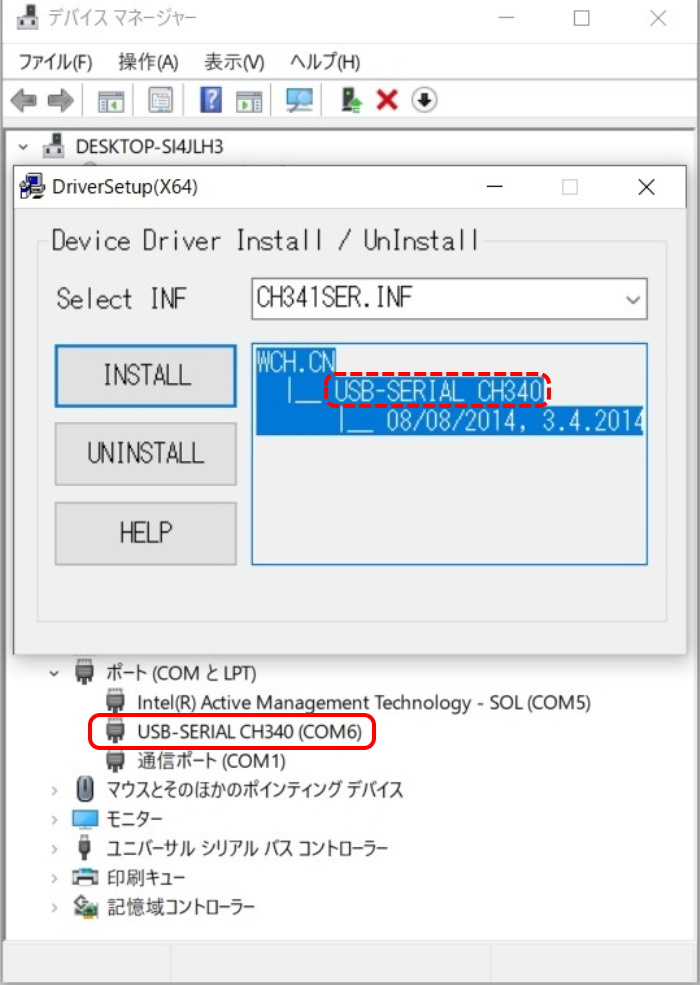

手持ちのArduino Nanoは互換品なので、USB-SERIAL CH340ﾄﾞﾗｲﾊﾞｰを再ｾｯﾄしておきます。

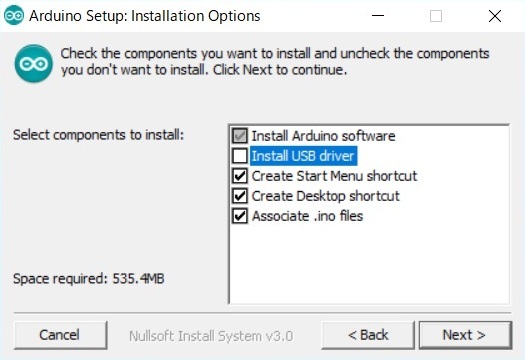

次にArduino 1.8.13のｲﾝｽﾄｰﾙですが、「Installation Options」で「Install USB driver」のﾁｪｯｸを外しておき、Windows10のﾄﾞﾗｲﾊﾞｰをｾｯﾄさせないようにします。

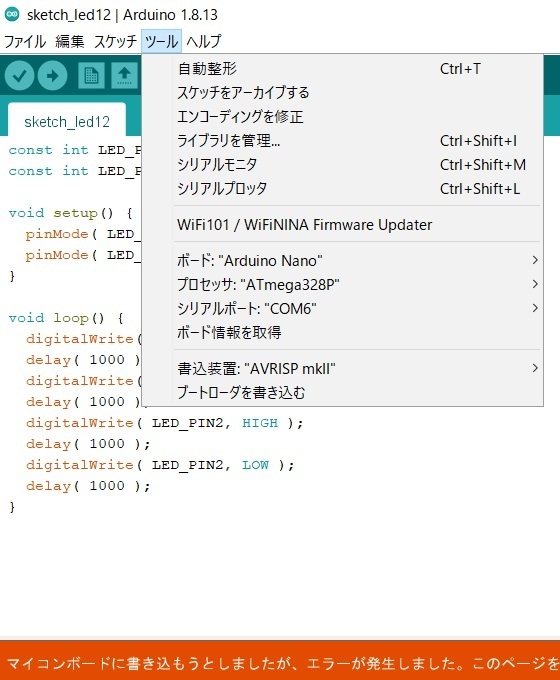

無事にｲﾝｽﾄｰﾙできたので、ﾂｰﾙ ﾎﾞｰﾄﾞをArduino Nanoに変更して書き込みますが、またしてもｴﾗｰﾒｯｾｰｼﾞのｵﾝﾊﾟﾚｰﾄﾞ。
しばらく固まってしまいます。（泣）
ﾂｰﾙをｼﾞｰｯ見ていると、再ｲﾝｽﾄｰﾙ前にはなかった「ﾌﾟﾛｯｾｯｻ:"ATmega328P"」を発見。

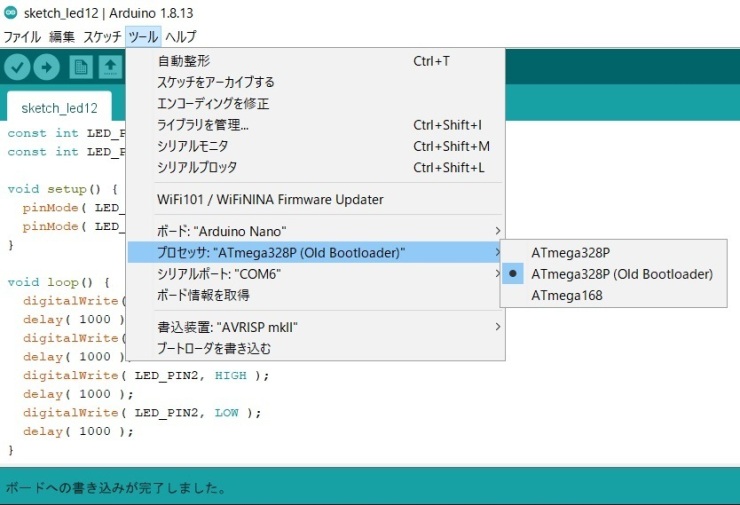

その中の「ATmega328P(OLD Boot loader)」を選択して、書き込むと「ﾎﾞｰﾄﾞへの書き込みが完了しました。」のﾒｯｾｰｼﾞ。
何度も設定を変えて、「ｴﾗｰ/正常」動作を確認しましたが、ﾛｰｶﾙOMさんのWindows11でも再現できるでしょうか。・・・
【ｱﾌﾟﾘ再ｲﾝｽﾄｰﾙで、Windowsﾄﾞﾗｲﾊﾞｰを入れない】
昨日ﾛｰｶﾙOMさんから、Arduino Nanoで書き込みｴﾗｰになるのでﾃｽﾄしてみて欲しいといわれました。
背中を押してもらって作製した「Arduino Uno（Auto ANT Selector）」「Arduino Nano（IC-7610外付けPTT）」共に快適に動作しています。
そのﾒﾝﾃﾅﾝｽ部品として「Uno・Nano」両方あるのでﾃｽﾄに向かいますが、時間経過とともに操作方法を忘れています。（苦）
どうにか思い出しながら定番の「sketch led12」を開き、先ずはArduino Unoに書き込んでみるとあっさりと完了。
続いてArduino Nanoに差し替え、同じように書き込みますがｴﾗｰ表示。
ﾂｰﾙのﾎﾞｰﾄﾞをArduino Nanoに変更していないことに気が付き、書き込みしますがｴﾗｰｺｰﾄﾞのｵﾝﾊﾟﾚｰﾄﾞ。（汗）
2022年にArduino Nano外付けPTTを作製しましたが、その後ﾃﾞｽｸﾄｯﾌﾟPCがﾀﾞｳﾝしてｱﾌﾟﾘを再ｲﾝｽﾄｰﾙしているので、Windows10がｲﾀｽﾞﾗしているかもしれません。
ｴﾗｰﾒｯｾｰｼﾞに「Overriding Baud Rate : 115200」となっているのでﾄﾞﾗｲﾊﾞｰのﾋﾞｯﾄ/秒を変更してみたり、ｱﾌﾟﾘ ﾂｰﾙの設定をいろいろ変えて見ますが動く気配がありません。（泣）
ここは初心に帰り再ｲﾝｽﾄｰﾙということで、先ずはｱﾝｲﾝｽﾄｰﾙです。
手持ちのArduino Nanoは互換品なので、USB-SERIAL CH340ﾄﾞﾗｲﾊﾞｰを再ｾｯﾄしておきます。
次にArduino 1.8.13のｲﾝｽﾄｰﾙですが、「Installation Options」で「Install USB driver」のﾁｪｯｸを外しておき、Windows10のﾄﾞﾗｲﾊﾞｰをｾｯﾄさせないようにします。
無事にｲﾝｽﾄｰﾙできたので、ﾂｰﾙ ﾎﾞｰﾄﾞをArduino Nanoに変更して書き込みますが、またしてもｴﾗｰﾒｯｾｰｼﾞのｵﾝﾊﾟﾚｰﾄﾞ。
しばらく固まってしまいます。（泣）
ﾂｰﾙをｼﾞｰｯ見ていると、再ｲﾝｽﾄｰﾙ前にはなかった「ﾌﾟﾛｯｾｯｻ:"ATmega328P"」を発見。
その中の「ATmega328P(OLD Boot loader)」を選択して、書き込むと「ﾎﾞｰﾄﾞへの書き込みが完了しました。」のﾒｯｾｰｼﾞ。
何度も設定を変えて、「ｴﾗｰ/正常」動作を確認しましたが、ﾛｰｶﾙOMさんのWindows11でも再現できるでしょうか。・・・
いやぁ～、全くもって、不可解のオンパレードで？？が無限個も
頭の上に並びまくりした。
RS-232CのRxd信号をVERSAのコントローラKA-1とAuto_ANT_SELとで
両立させるためのちょっとした工夫が、前回はVY FBに動作していた
のに今回は全くNGになってしまっていたし....。
またJRD宅のPCでは、スケッチをinstall出来ていたのに、途中から
NGになってしまい、どうにもラチがあかなくなってしまうし....。
作業は進むどころか戻ってしまいました。で、GDP宅のノートPCで
作業を進められないか、と考えてみました。ところが、またしても
障壁が....。
今回、ハマってしまったのは、CH-340です。なかなか難敵で、
うまくドライバーがインストールできず、どうにか出来たようだが
COMポートとして認識できない。う～ん、スケッチをコンパイルでき
ても、アップロード出来ないのでは....。
NANO基板裏のChipを巨大な虫眼鏡で観る（見るではありませんHi）
と,どうやらFT232のようです。後から追加購入した超安価な中華製
のNANOは、オリジナルに近いようです。これがようやくわかったの
で、こいつのドライバーをinstallして、やっとで動き出しました。
さぁ、こいつで、KA-1とTS-890の信号のやりとりを観てスケッチを
完成させたいのですが、これまでの経過を考えると
.....、厳しいだろうなぁ。
まぁ、今日はこれで一段落としておきます。
先ほどはFT4GLのRR73受信ありがとうございました。
JRDさんのArduino Nanoの完成おめでとうございます。
数々のﾄﾗﾌﾞﾙｼｭｰﾃｨﾝｸﾞ、ﾊｰﾄﾞ・ｿﾌﾄ難関でしたね。
IFｺﾏﾝﾄﾞで検索すると、
｛周波数とMode情報の読出しは、旧機種ではIF;ｺﾏﾝﾄﾞが使えるが、Ts-890,990ではなくなった。｝
｛現在の周波数読出し IF＜5+5,5＝IF＞ ｝
表に出ていないものを見つけて応用されるのは、凄いです。
やはり最後には何とかされますね。尊敬です。
