【重い腰を上げてから1ヶ月】
動作も安定し波形もｷﾚｲになった
迷子になっていた2SC1326が届いたので、早速ﾃﾞｼﾞﾀﾙﾏﾙﾁﾒｰﾀｰでhFE測定です。
ｱﾀﾞﾌﾟﾀのｱﾀﾞﾌﾟﾀのお陰で足のｾｯﾄも楽です。
hFEは「18・13・6」とﾊﾞﾗﾊﾞﾗです。
在庫限りの3個しか入手できなかった上に、ﾃﾞｰﾀｼｰﾄがないのでhFEの適正値が分かりませんが、「18を白緑側」「13を白青側」に使いたいと思います。

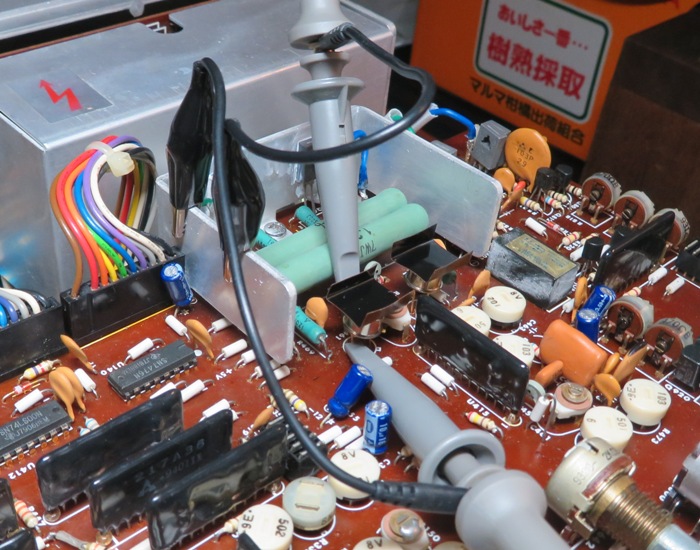

僅かな隙間からのﾊﾝﾀﾞ付けは難しいですが、ｵｼﾛのﾌﾟﾛｰﾌﾞを挟みやすくするために足長でﾊﾝﾀﾞ付けします。
待ちに待った2SC1326がｷﾗﾘと光っています。
放熱ﾌｨﾙﾑを貼付して、ｹｰｽを閉めて電源ｵﾝ。
10分・30分・1時間・2時間・3時間・4時間、電源ｵﾝｵﾌ繰り返し。
波形はﾋﾟｸｯともせず安定しているので、「ｵｼﾛをｵｼﾛで見る」の再開です。

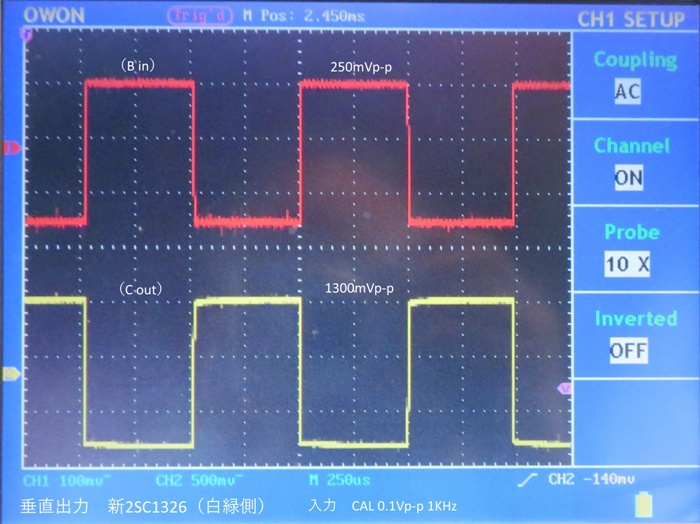

新2SC1326は、+14.3dBAMPで出力波形がｷﾚｲになりました。

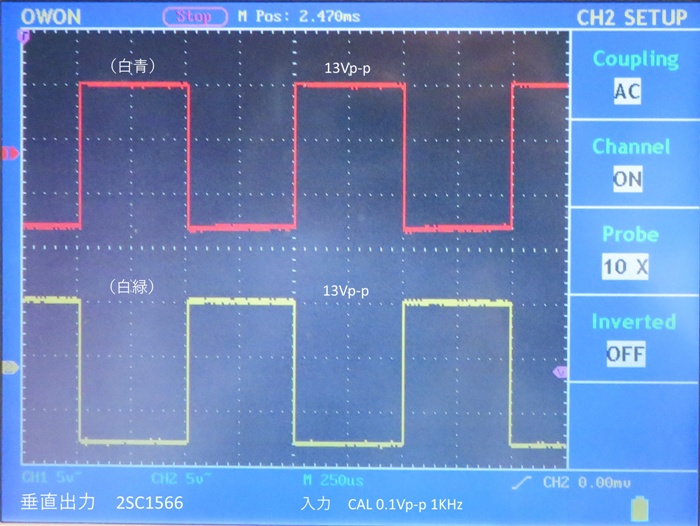

垂直出力部の最終波形もｷﾚｲになりました。
ﾊﾟﾀｰﾝから起こした回路図に、緑色＝交換前・赤色＝交換後で各点のDC Vを書いておきます。
電源入れっ放し状態では時間経過と共に熱が蓄積されて行きますが、2SC1326自体は放熱ﾌｨﾙﾑの効果で以前のように過熱することはありません。
熱による劣化の寿命を延ばすには、更に垂直出力部を小型ﾌｧﾝで排熱してやれば万全ですが、これから先のことは、年老いた田舎のﾗｼﾞｵ少年の方が心配です。（苦）
今回のﾒﾝﾃﾅﾝｽで交換した部品ですが、ちょうど1ヶ月で完結とします。（本当か？）
動作も安定し波形もｷﾚｲになった
迷子になっていた2SC1326が届いたので、早速ﾃﾞｼﾞﾀﾙﾏﾙﾁﾒｰﾀｰでhFE測定です。
ｱﾀﾞﾌﾟﾀのｱﾀﾞﾌﾟﾀのお陰で足のｾｯﾄも楽です。
hFEは「18・13・6」とﾊﾞﾗﾊﾞﾗです。
在庫限りの3個しか入手できなかった上に、ﾃﾞｰﾀｼｰﾄがないのでhFEの適正値が分かりませんが、「18を白緑側」「13を白青側」に使いたいと思います。
僅かな隙間からのﾊﾝﾀﾞ付けは難しいですが、ｵｼﾛのﾌﾟﾛｰﾌﾞを挟みやすくするために足長でﾊﾝﾀﾞ付けします。
待ちに待った2SC1326がｷﾗﾘと光っています。
放熱ﾌｨﾙﾑを貼付して、ｹｰｽを閉めて電源ｵﾝ。
10分・30分・1時間・2時間・3時間・4時間、電源ｵﾝｵﾌ繰り返し。
波形はﾋﾟｸｯともせず安定しているので、「ｵｼﾛをｵｼﾛで見る」の再開です。
新2SC1326は、+14.3dBAMPで出力波形がｷﾚｲになりました。
垂直出力部の最終波形もｷﾚｲになりました。
ﾊﾟﾀｰﾝから起こした回路図に、緑色＝交換前・赤色＝交換後で各点のDC Vを書いておきます。
電源入れっ放し状態では時間経過と共に熱が蓄積されて行きますが、2SC1326自体は放熱ﾌｨﾙﾑの効果で以前のように過熱することはありません。
熱による劣化の寿命を延ばすには、更に垂直出力部を小型ﾌｧﾝで排熱してやれば万全ですが、これから先のことは、年老いた田舎のﾗｼﾞｵ少年の方が心配です。（苦）
今回のﾒﾝﾃﾅﾝｽで交換した部品ですが、ちょうど1ヶ月で完結とします。（本当か？）
