ノイズブリッジの最近のブログ記事

アンテナ測定器 その3【ノイズブリッジ】 電波を出さずに調整 【リグの手元で測定】  アンテナ調整の記事では、  定在波型(共振型)のアンテナに、同軸ケーブルで給電する場合 1.目的の周波数で共振させる(リアクタンスを0にして純抵抗にする)。 2.インピーダンス(純抵抗)を同軸ケーブルに合わせる。 3.平衡型のアンテナの場合は、平衡−不平衡を変換する。  などと解説してあるが、インピーダンスやリアクタンスの話はしない。(本当はできない。H...>> 続きを読む
アンテナ測定器 その2【組み立て】 部品が集まったので組み立て開始。 【初心者向きの構造】  初心者は基盤を作ることから苦手で、製作意欲が鈍ってしまう。  その点、本記事ではエッチングや小穴を開けたりせず、ケースもプラスチックケースのため工作も簡単だ。 プリントパターンの作り方  1.パターン面にナイフで切れ目を入れる。  2.ヘヤードライヤーで熱風を加えながら、不要な銅箔を剥がしていく。  3.残すプリントパターンは上図のとおり。...>> 続きを読む

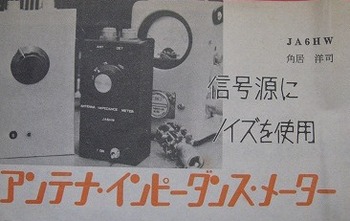

アンテナ測定器 その1【初めてのアンテナ測定器】 CQ誌の記事 【信号源にノイズを使用】  開局時のアンテナはACコード利用で調整も何もない無手勝流。  その後、同軸ケーブルが買えるようになったので、ダイポールアンテナを上げた。  調整は、普及したSWRメーターにより、何でもかんでもSWR1.0を目指してのカットアンドトライ。  SWRメーターだけでアンテナを調整しようとするとき、  「アンテナ・インピーダンスが高いのか低いのか判断できない。」 ...>> 続きを読む
