【DLA-50HⅡ ﾒｰｶｰ提供の回路図「基盤№ PCB 9210」を参考程度まで】

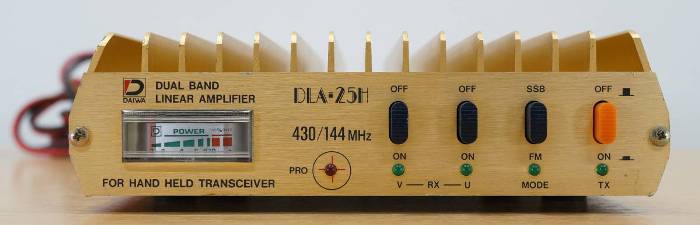

ｵｰｸｼｮﾝで入手した「DAIWA DLA-25H」ですが、見た目はきれいです。

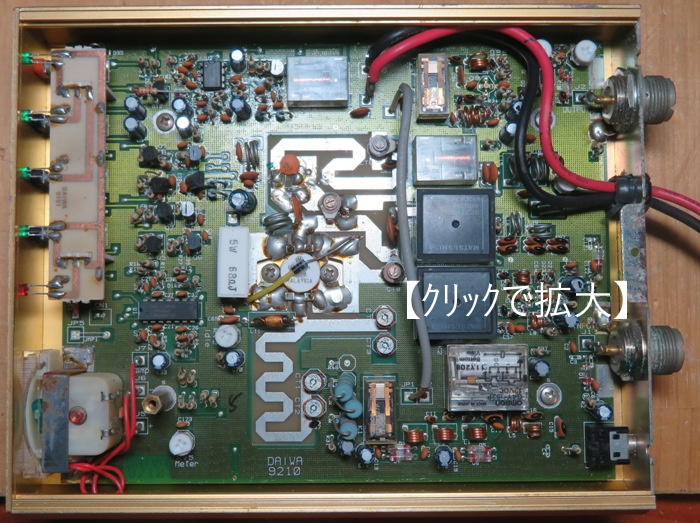

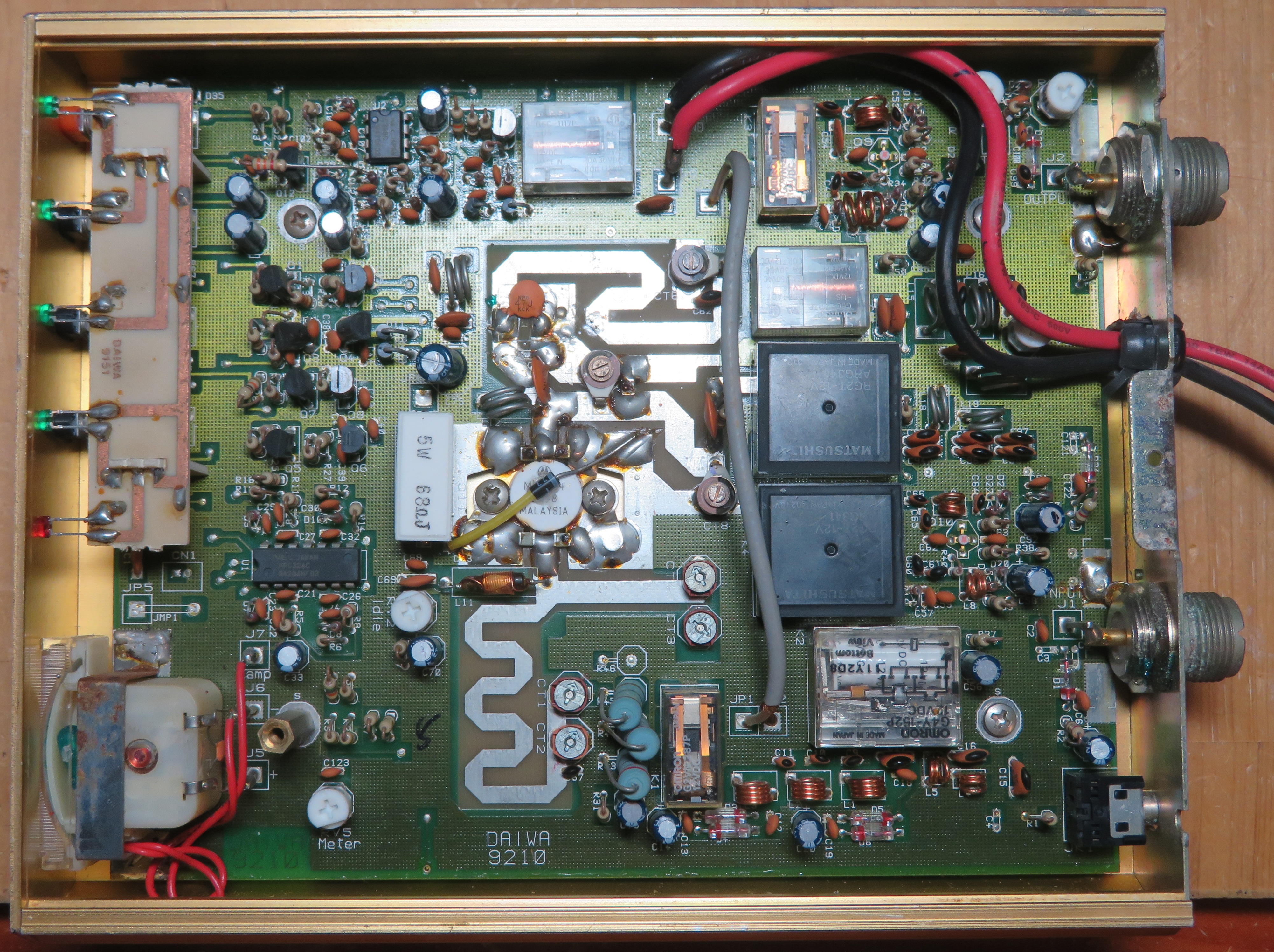

残念ながら、内部を開けると部品にｻﾋﾞが入っています。（ｸﾘｯｸで拡大表示）
その点、40年近く使っている「JST-135」ですが、今でもｻﾋﾞが入っていません。
さすがJRCが使う部品は一級品です。
ｼﾞｬﾝｸ品には回路図がなかったのでDAIWAから提供していただきましたが「基盤№ PCB 9160D」でした。
現物の「基盤№ PCB 9210」と比較してみると、かなり内容が違っていたので改めてﾒｰｶｰへ依頼しました。
ところが「DLA-25H PCB 9210」の回路図は残っていないということで、「DLA-50HⅡ PCB 9210」の回路図を送っていただきました。

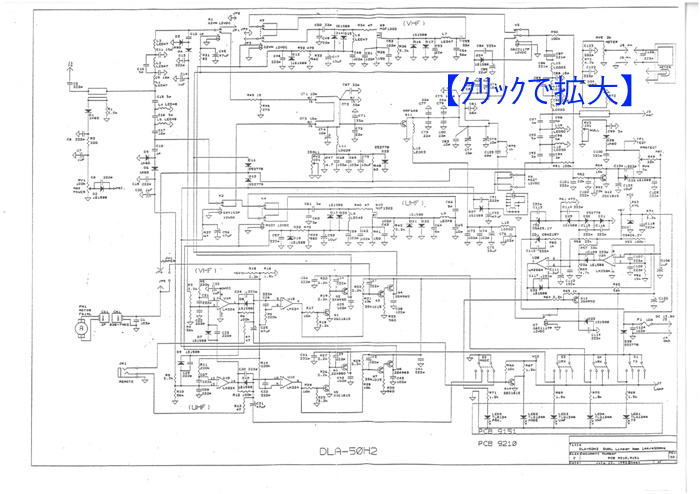

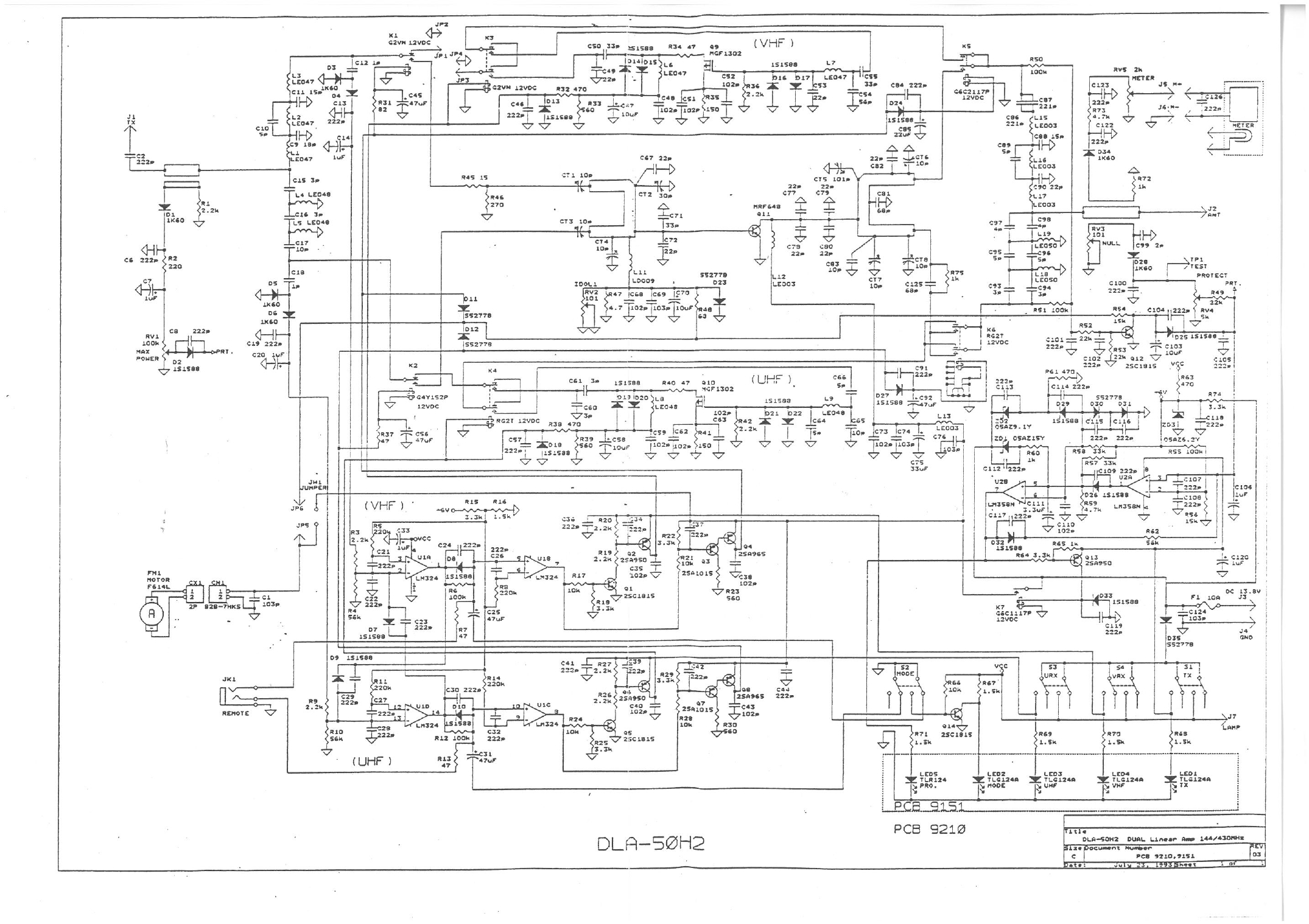

もう一度現物と比べてみると、Powerが違うだけで内容は殆ど同じ様です。（ｸﾘｯｸで拡大表示）
最初の水魚堂CAD化で相当に疲れたので、余力ができたら現物合わせをしながら再度「PCB 9210」回路図を作成します。
今回は参考回路図ということでおしまいです。・・・（苦）
【DLA-50HⅡ ﾒｰｶｰ提供の回路図「基盤№ PCB 9210」を参考程度まで】
ｵｰｸｼｮﾝで入手した「DAIWA DLA-25H」ですが、見た目はきれいです。
残念ながら、内部を開けると部品にｻﾋﾞが入っています。（ｸﾘｯｸで拡大表示）
その点、40年近く使っている「JST-135」ですが、今でもｻﾋﾞが入っていません。
さすがJRCが使う部品は一級品です。
ｼﾞｬﾝｸ品には回路図がなかったのでDAIWAから提供していただきましたが「基盤№ PCB 9160D」でした。
現物の「基盤№ PCB 9210」と比較してみると、かなり内容が違っていたので改めてﾒｰｶｰへ依頼しました。
ところが「DLA-25H PCB 9210」の回路図は残っていないということで、「DLA-50HⅡ PCB 9210」の回路図を送っていただきました。
もう一度現物と比べてみると、Powerが違うだけで内容は殆ど同じ様です。（ｸﾘｯｸで拡大表示）
最初の水魚堂CAD化で相当に疲れたので、余力ができたら現物合わせをしながら再度「PCB 9210」回路図を作成します。
今回は参考回路図ということでおしまいです。・・・（苦）
Daiwa-DLA-25H
この機種は25W出力ですが
60W定格のファイナルを使ってます
よってファイナルが飛んでて交換している個体は見たことが無いです
50Wタイプのように放熱ファン・入力レベルの調整・プロテクトバイアスレベルを
いじれば同機種の50Wタイプに改造が容易です。
この機種特有の故障、受信アンプは生きているが送信増幅せず本体スルーの場合
ほぼ電源経路に使われている2つのG6Cタイプのリレーの故障です
よくある素人修理のケースをあけてリレークリーナーなどを吹き付けただけで故障します
こうなった場合いったん外して分解清掃する必要がありますが
新品交換をお勧めします
50Wタイプにして使う場合必ず放熱ファンを付けてください、オリジナルの50Wタイプでも
ファンはついています。
オークションでは安価に出回っているのでねらい目です
