基礎部ジョイントＪ６
【セクション６ＲＸと４Ｒのジョイント】

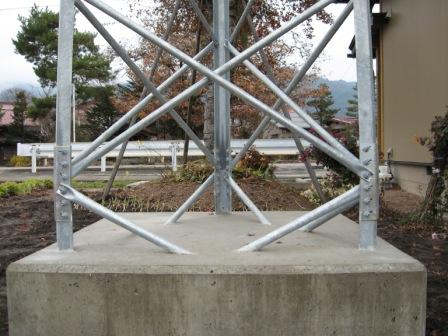

タワー建設日記その５で紹介したジョイント構造の写真。
基礎部のセクション６ＲＸと下段のセクション４Ｒを接続しており、タワー全体を支える重要な部分となっている。
その５で紹介した図では「Ｊ６」に当たり、ブレスとの関係もよく分かる。

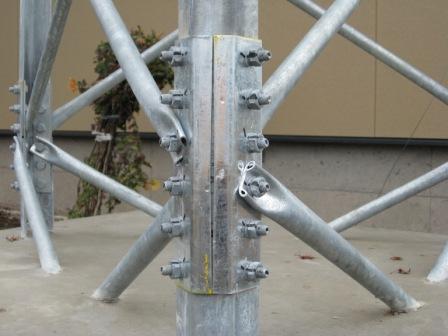

ジョイント部の外側。
レールを真ん中にして、外側がジョイナー。

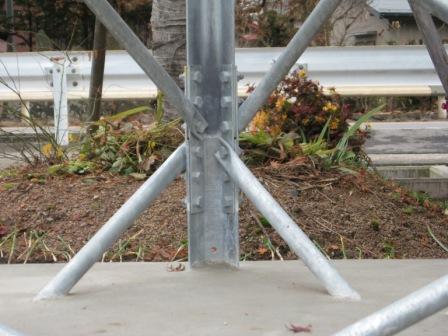

ジョイント部の内側。
レールを真ん中にして、内側がストラップ。

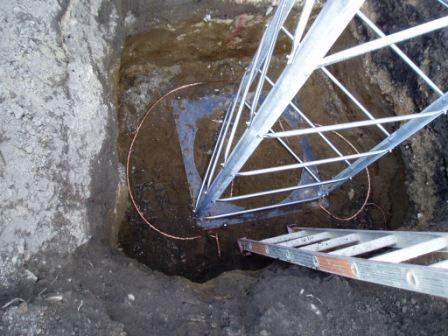

アンテナや無線機を保護するためタワーを接地するのだが、基礎工事の日記でアース工が抜けていたので追加しておく。
ＫＴ−Ｒタワーでは基礎セクションの下部が設置板構造のため、特に接地部品は要らない。
ところが、今回は鉄筋構造にしたためアンカープレートを使っていない。また、埋め立て地であるため良好な接地は期待できそうもない。
ということで、ご覧のとおり底部でアース工を行なった。
【セクション６ＲＸと４Ｒのジョイント】
タワー建設日記その５で紹介したジョイント構造の写真。
基礎部のセクション６ＲＸと下段のセクション４Ｒを接続しており、タワー全体を支える重要な部分となっている。
その５で紹介した図では「Ｊ６」に当たり、ブレスとの関係もよく分かる。
ジョイント部の外側。
レールを真ん中にして、外側がジョイナー。
ジョイント部の内側。
レールを真ん中にして、内側がストラップ。
アンテナや無線機を保護するためタワーを接地するのだが、基礎工事の日記でアース工が抜けていたので追加しておく。
ＫＴ−Ｒタワーでは基礎セクションの下部が設置板構造のため、特に接地部品は要らない。
ところが、今回は鉄筋構造にしたためアンカープレートを使っていない。また、埋め立て地であるため良好な接地は期待できそうもない。
ということで、ご覧のとおり底部でアース工を行なった。
