ﾘﾍﾟｱｾﾝﾀｰによるADC交換（ﾋｰﾄｼﾝｸ脱落防止追加施工という名称の放熱強化）
【迷っていたDC-FAN空冷を実行】
IC-7610のADCﾄﾗﾌﾞﾙはﾛｰｶﾙだけでも2台発生し、和歌山送りで部品交換していただきましたが、いずれ再発する可能性大だろうなと考えていました。
最近、ﾘﾍﾟｱｾﾝﾀｰによるADC交換（ﾋｰﾄｼﾝｸ脱落防止追加施工という名称の放熱強化）の記事を発見しました。（ｷﾀｰ）
この巨大ﾋｰﾄｼﾝｸが物語っているように、IC-7610のADC熱設計は甘かったのですね。
それにしてもデカイ。（汗）
ﾛｰｶﾙOM局はADC交換修理後、「ﾂｲﾝﾀﾜｰを冷やすのだぁ」、何と小型冷却ﾌｧﾝを実装されました。（流石）
当局はというと、海外の記事を参考にしたﾋｰﾄｼﾝｸ押さえ金具を自作して取り付けましたが、冷却ﾌｧﾝは二の足を踏んでいました。
ようやく今回のADC交換記事を見て、空冷FAN実装に重い腰を上げました。

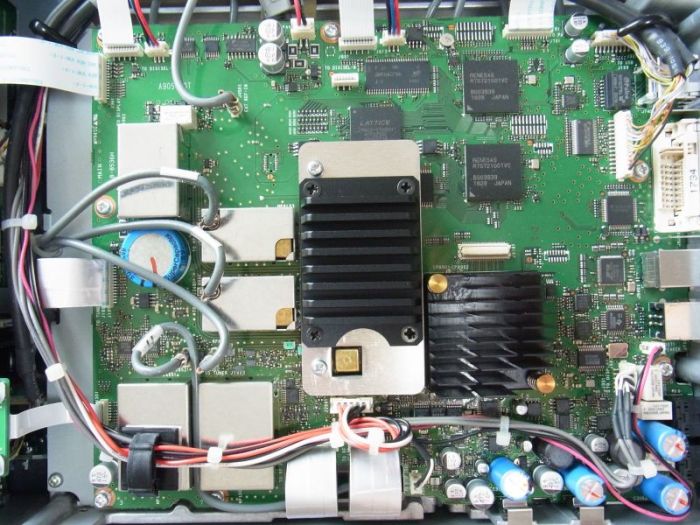

小型DC-FANをﾈｯﾄ注文し、現物合わせでｱﾙﾐ板をｺﾞﾘｺﾞﾘ削り、ﾋｰﾄｼﾝｸ押さえ金具＋DC-FAN固定金具を自作しました。
実装しながら位置合わせを行いますが、相変わらず精度は甘いです。（汗）
なお、ﾛｰｶﾙOM局の記事を参考に、供給する電源は、修理の際にICOM社とﾄﾗﾌﾞﾙにならないよう、IC-7610の外から供給して、内部は一切改造なしとします。
ｾﾒﾝﾄ抵抗150Ωで（7.8V 40mA）供給とし、ｼﾞｬﾝｸ箱にあった穴あけ途中のﾌﾟﾗｽﾁｯｸｹｰｽに収納しました。
巨大ﾋｰﾄｼﾝｸについては、部品を取り寄せるか、和歌山送りか考えましたが、ｱﾏﾁｭｱらしく自作としました。
冷却効果の程は分かりませんが、耐用年数はIC-7610が先か年老いた田舎のﾗｼﾞｵ少年か？（どちらもﾒﾝﾃﾅﾝｽが大事です）
【迷っていたDC-FAN空冷を実行】
IC-7610のADCﾄﾗﾌﾞﾙはﾛｰｶﾙだけでも2台発生し、和歌山送りで部品交換していただきましたが、いずれ再発する可能性大だろうなと考えていました。
最近、ﾘﾍﾟｱｾﾝﾀｰによるADC交換（ﾋｰﾄｼﾝｸ脱落防止追加施工という名称の放熱強化）の記事を発見しました。（ｷﾀｰ）
この巨大ﾋｰﾄｼﾝｸが物語っているように、IC-7610のADC熱設計は甘かったのですね。
それにしてもデカイ。（汗）
ﾛｰｶﾙOM局はADC交換修理後、「ﾂｲﾝﾀﾜｰを冷やすのだぁ」、何と小型冷却ﾌｧﾝを実装されました。（流石）
当局はというと、海外の記事を参考にしたﾋｰﾄｼﾝｸ押さえ金具を自作して取り付けましたが、冷却ﾌｧﾝは二の足を踏んでいました。
ようやく今回のADC交換記事を見て、空冷FAN実装に重い腰を上げました。
小型DC-FANをﾈｯﾄ注文し、現物合わせでｱﾙﾐ板をｺﾞﾘｺﾞﾘ削り、ﾋｰﾄｼﾝｸ押さえ金具＋DC-FAN固定金具を自作しました。
実装しながら位置合わせを行いますが、相変わらず精度は甘いです。（汗）
なお、ﾛｰｶﾙOM局の記事を参考に、供給する電源は、修理の際にICOM社とﾄﾗﾌﾞﾙにならないよう、IC-7610の外から供給して、内部は一切改造なしとします。
ｾﾒﾝﾄ抵抗150Ωで（7.8V 40mA）供給とし、ｼﾞｬﾝｸ箱にあった穴あけ途中のﾌﾟﾗｽﾁｯｸｹｰｽに収納しました。
巨大ﾋｰﾄｼﾝｸについては、部品を取り寄せるか、和歌山送りか考えましたが、ｱﾏﾁｭｱらしく自作としました。
冷却効果の程は分かりませんが、耐用年数はIC-7610が先か年老いた田舎のﾗｼﾞｵ少年か？（どちらもﾒﾝﾃﾅﾝｽが大事です）
