100W送信で -45dBcは十分
【謎のf2-f1差分信号は存在？】
SDR簡易測定で試行錯誤している最中に、実際のQSOではどんな感じだろうということになり、ﾛｰｶﾙOMさんとﾃｽﾄ交信を行いました。
幸い同じIC-7610を使って見えるので、SCOPEのｷｬﾌﾟﾁｬｰを撮ってもらいました。

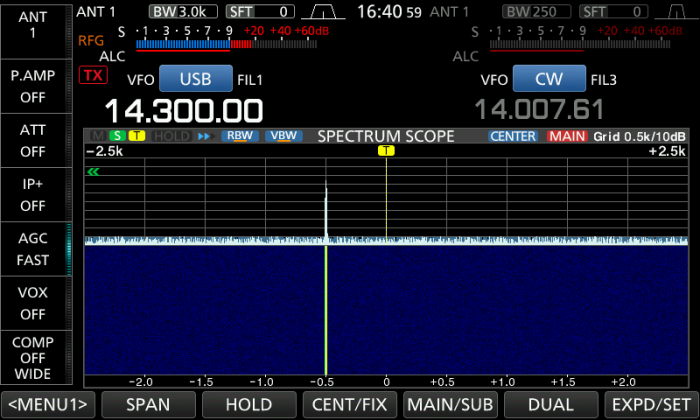

お互いｱﾝﾃﾅを向けあってｼﾝｸﾞﾙﾄｰﾝ 100W送信をすると、S9+15dB SPECTRUM SCOPEでC/Nが≒65dB取れているので、2信号特性比較は可能です。
なお、SCOPEのｾﾝﾀｰﾓｰﾄﾞ表示はﾌｨﾙﾀｾﾝﾀｰに設定してあるので、-0.5の位置が1000Hzのｼﾝｸﾞﾙﾄｰﾝです。

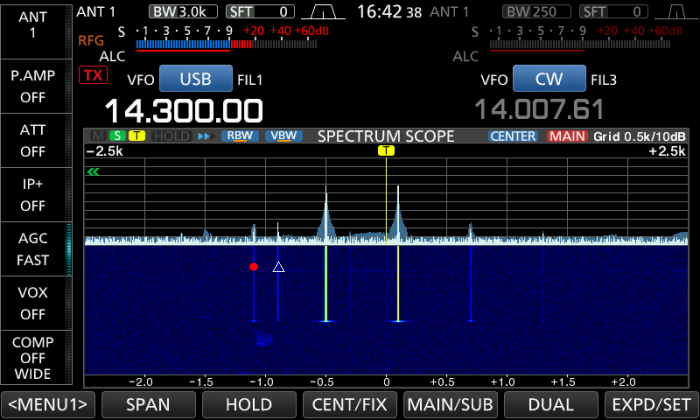

f1=1000Hz f2=1600Hz
DPD OFF
3rd IMD ≒ -30dBc

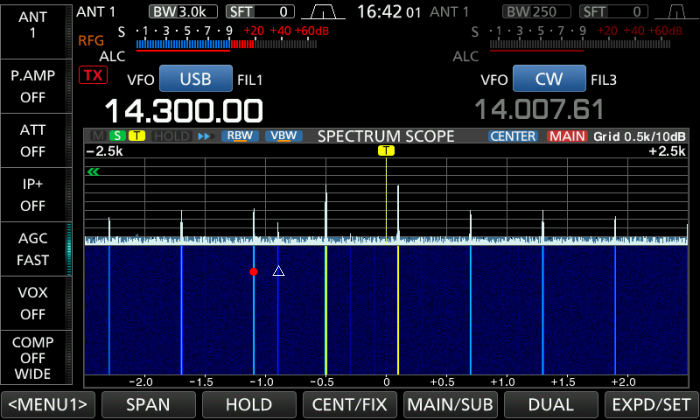

f1=1000Hz f2=1600Hz
DPD ON
3rd IMD ≒ -45dBc
SDR簡易測定値より約5dB悪くなっていますが、事実上 -45dBcは十分な値です。

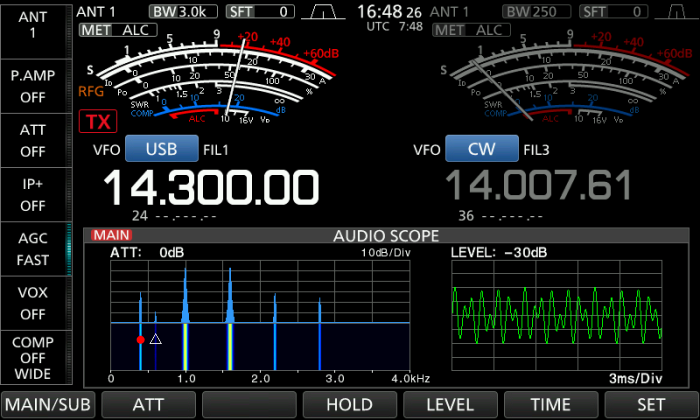

同じ条件で、AUDIO SCOPEのｷｬﾌﾟﾁｬｰも撮ってもらいました。
DPD OFF
3rd IMD ≒ -20数dBc
DPD ON
3rd IMD ≒ -45dBc

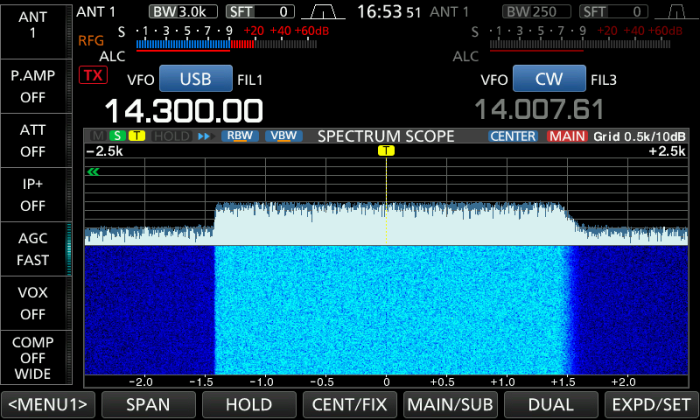

ﾎﾜｲﾄﾉｲｽﾞを入力して、ｻｲﾄﾞの切れを見ます。
DPD OFF
逆ｻｲﾄﾞ ≒ -30dB

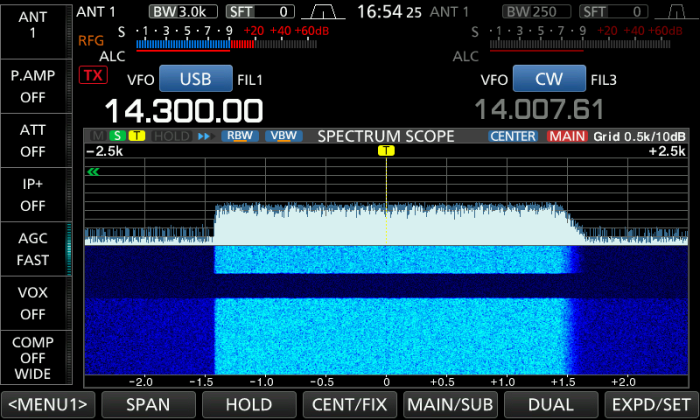

DPD ON 逆ｻｲﾄﾞ ≒ -40dB
やはり、謎の△印信号「f2-f1=600Hz」は、しっかりｷｬﾌﾟﾁｬｰされていました。（汗）

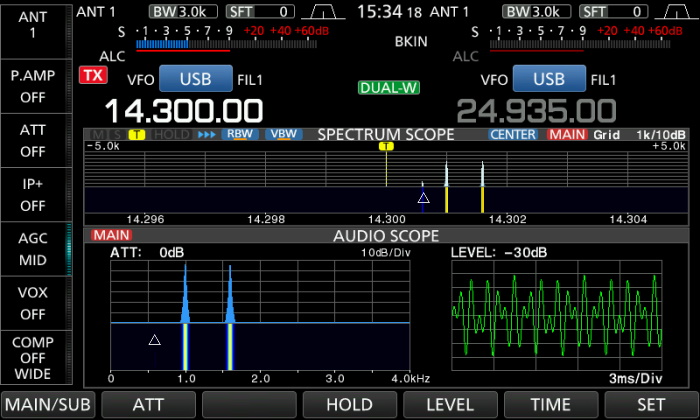

後日、WaveGeneの出力を「USB Audio CODEC」⇒IC-7610の入力を「USB」で試してみたところ、およそ-10dB改善（見かけ上？）されました。
この画像は送信側IC-7610のMONITORですが、AUDIO SCOPEでは見えなくなりました。（RF側は残っていますが･･･）
2tone発振側もSDR簡易測定側も古いPCのSOUNDﾃﾞﾊﾞｲｽを通過するので、年老いた田舎のﾗｼﾞｵ少年の限界かもしれません。（絶対値ではなく、あくまでも相対的なものなので･･･苦）
･･･などと言い訳しながらも、IC-7610のﾃﾞｼﾞﾀﾙ･ﾌﾟﾘﾃﾞｨｽﾄｰｼｮﾝは画期的なので、ちゃんとした測定器を使ったﾘﾆｱｱﾝﾌﾟ連動でのIMD関連記事を発表するOMさんも見えると思うので楽しみです。（笑）
【謎のf2-f1差分信号は存在？】
SDR簡易測定で試行錯誤している最中に、実際のQSOではどんな感じだろうということになり、ﾛｰｶﾙOMさんとﾃｽﾄ交信を行いました。
幸い同じIC-7610を使って見えるので、SCOPEのｷｬﾌﾟﾁｬｰを撮ってもらいました。
お互いｱﾝﾃﾅを向けあってｼﾝｸﾞﾙﾄｰﾝ 100W送信をすると、S9+15dB SPECTRUM SCOPEでC/Nが≒65dB取れているので、2信号特性比較は可能です。
なお、SCOPEのｾﾝﾀｰﾓｰﾄﾞ表示はﾌｨﾙﾀｾﾝﾀｰに設定してあるので、-0.5の位置が1000Hzのｼﾝｸﾞﾙﾄｰﾝです。
f1=1000Hz f2=1600Hz
DPD OFF
3rd IMD ≒ -30dBc
f1=1000Hz f2=1600Hz
DPD ON
3rd IMD ≒ -45dBc
SDR簡易測定値より約5dB悪くなっていますが、事実上 -45dBcは十分な値です。
同じ条件で、AUDIO SCOPEのｷｬﾌﾟﾁｬｰも撮ってもらいました。
DPD OFF
3rd IMD ≒ -20数dBc
DPD ON
3rd IMD ≒ -45dBc
ﾎﾜｲﾄﾉｲｽﾞを入力して、ｻｲﾄﾞの切れを見ます。
DPD OFF
逆ｻｲﾄﾞ ≒ -30dB
DPD ON 逆ｻｲﾄﾞ ≒ -40dB
やはり、謎の△印信号「f2-f1=600Hz」は、しっかりｷｬﾌﾟﾁｬｰされていました。（汗）
後日、WaveGeneの出力を「USB Audio CODEC」⇒IC-7610の入力を「USB」で試してみたところ、およそ-10dB改善（見かけ上？）されました。
この画像は送信側IC-7610のMONITORですが、AUDIO SCOPEでは見えなくなりました。（RF側は残っていますが･･･）
2tone発振側もSDR簡易測定側も古いPCのSOUNDﾃﾞﾊﾞｲｽを通過するので、年老いた田舎のﾗｼﾞｵ少年の限界かもしれません。（絶対値ではなく、あくまでも相対的なものなので･･･苦）
･･･などと言い訳しながらも、IC-7610のﾃﾞｼﾞﾀﾙ･ﾌﾟﾘﾃﾞｨｽﾄｰｼｮﾝは画期的なので、ちゃんとした測定器を使ったﾘﾆｱｱﾝﾌﾟ連動でのIMD関連記事を発表するOMさんも見えると思うので楽しみです。（笑）
JA3のOMさんより、謎の△信号について別途ﾘﾎﾟｰﾄを頂きました。
OMさんも「f2-f1差信号」を確認されており、きちんとした測定系による定量的な数字に基づき謎現象を解説していただきました。
まだ成因は分からないということでしたが、謎現象が自分だけではなかったことが分かり少し安堵？しています。
とは言っても、更に深掘りする技量はありませんし、個別に頂いたﾘﾎﾟｰﾄですので、お礼のｺﾒﾝﾄのみ上げさせていただきました。
