熱伝導性両面ﾃｰﾌﾟ＆ｱﾙﾐ板押さえ金具
【SUB側は、一度たりとも発症していない】
【追記 やっぱりPCは押さえている】
応急措置の熱伝導性両面ﾃｰﾌﾟですが、ﾋｰﾄｼﾝｸの接触面がｷﾞｻﾞｷﾞｻﾞなので接着力が弱い感じです。
そこで、「Unión de Radioaficionados Españoles」ｽﾍﾟｲﾝｱﾏﾁｭｱ無線協会（URE）の技術ﾌｫｰﾗﾑで見つけた押さえ金具を真似てみようと思います。

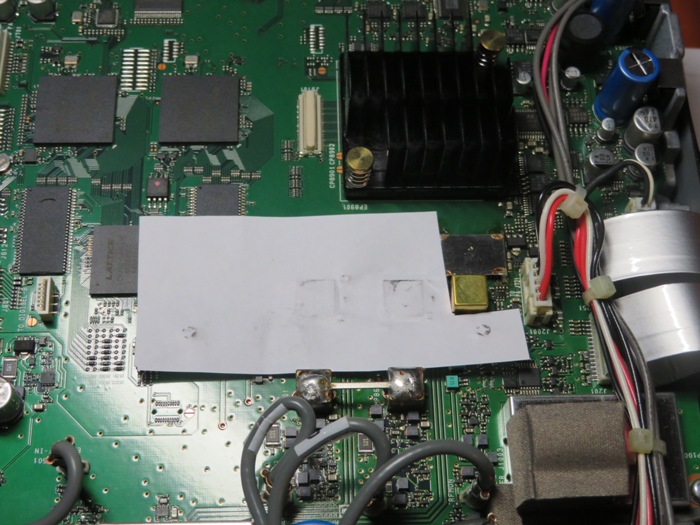

現物合わせで、紙をのせて鉛筆でこすり出します。

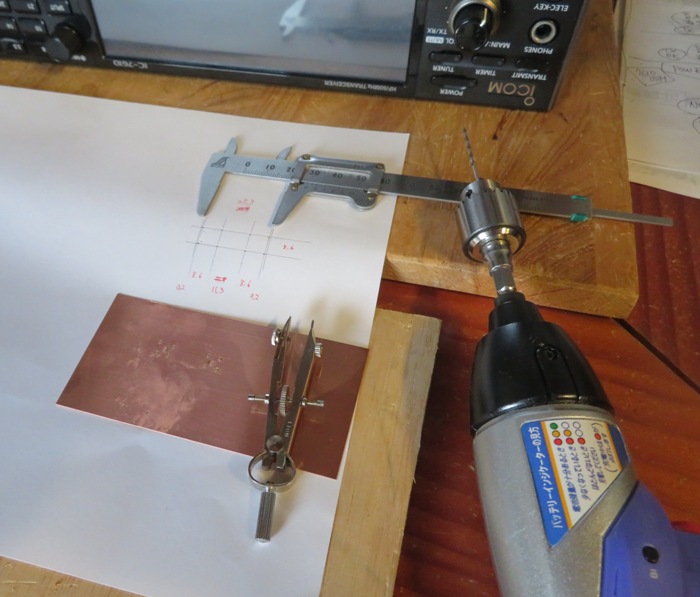

ﾉｷﾞｽとｺﾝﾊﾟｽでも測ってみましたが、現物合わせをしながら銅板を加工します。

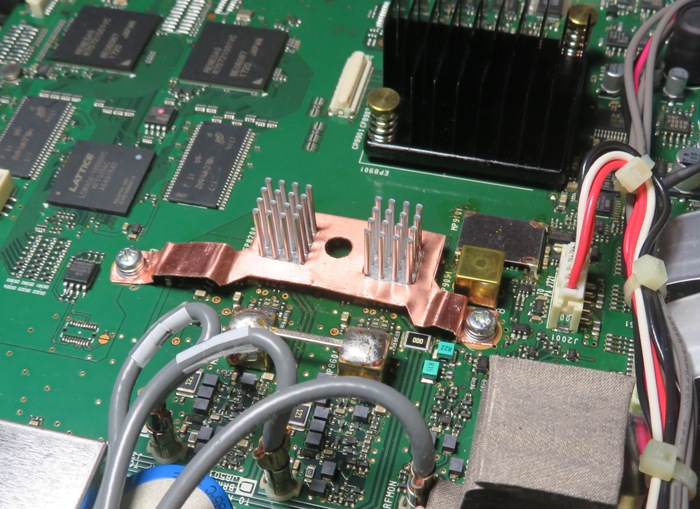

一応取付けてみますが、やはり柔らかいので押さえる力が弱く、今一つです。

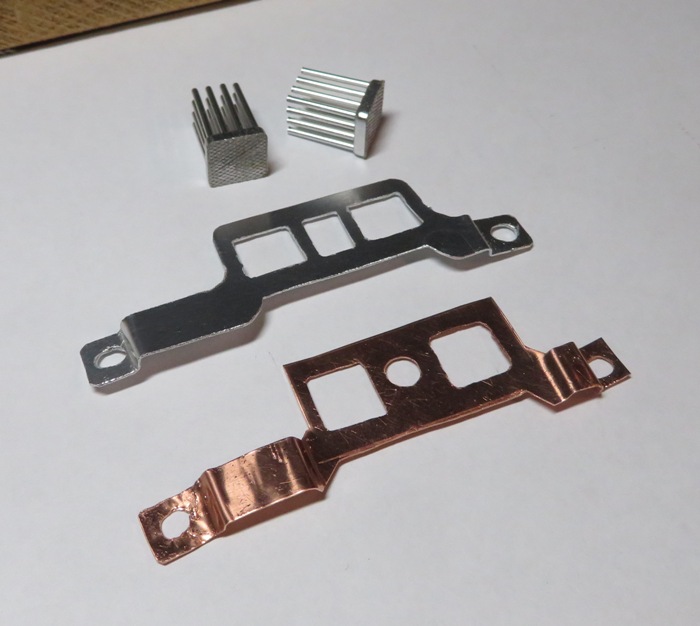

銅板を型紙代わりに、現物合わせをしながら0.5mm厚ｱﾙﾐ板を加工します。
ADCとﾋｰﾄｼﾝｸの放熱に、熱伝導性が高いCPU用ｸﾞﾘｽ（熱伝導率9.24W/m・℃）も試してみましたが、完全回復ということにはならなかったので、結局「熱伝導性両面ﾃｰﾌﾟ＆ｱﾙﾐ板押さえ金具」という組み合わせにします。

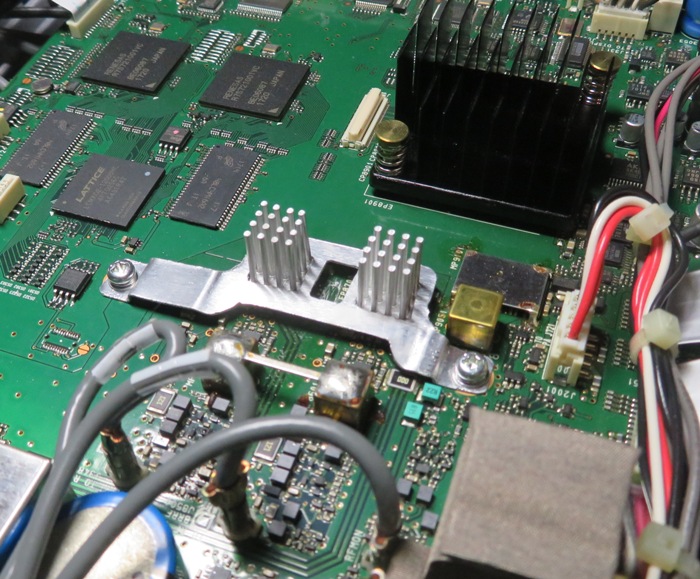

今度は押さえる力があります。（1mm厚なら、もっとFB）
押さえ金具取付後のADC障害の発生状況ですが、一度だけ、電源を入れてからおよそ10分後に再発しましたが、しばらくすると自己回復しました。
本体が冷えている時・室温が高い時にｵﾝｵﾌを繰り返したり、長時間運用したりしながら様子を見ていますが、その後は再発していません。
また、必ずしも高温の時に再発する訳でもありません。
ﾋｰﾄｼﾝｸが剥がれたことによる放熱不足でADC自体にﾀﾞﾒｰｼﾞを与えたとしても、SUB側は一度たりとも障害は発生しておりません。・・・
【追記 やっぱりPCは押さえている】
やっぱりというか、そうだよなー。

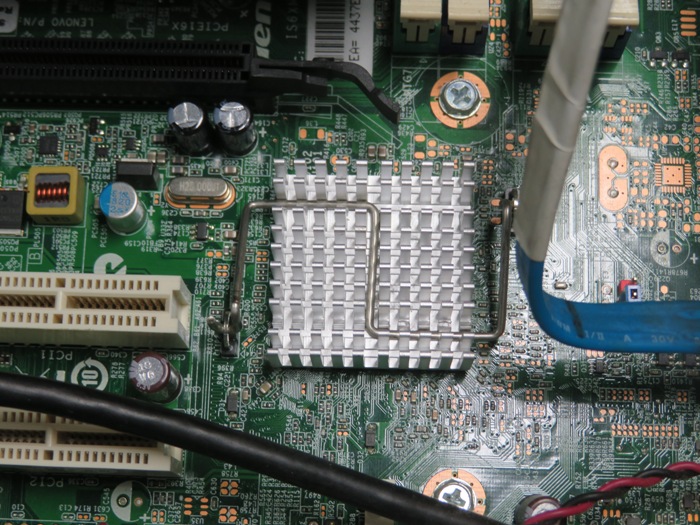

ﾃﾞｽｸﾄｯﾌﾟPCを開けてみたら、ちゃんと押さえてあります。
ICOMさん、お願いしますよ。
