熱伝導率 1.5W/m･k
【Crozet 2022は目前、再発しませんように】
【追記 ADCﾋｰﾄｼﾝｸ押さえ発見】
昨日の夕方、ｻﾎﾟｰﾄｾﾝﾀｰから補修部品を調査しているので待ってほしいとの回答がありました。

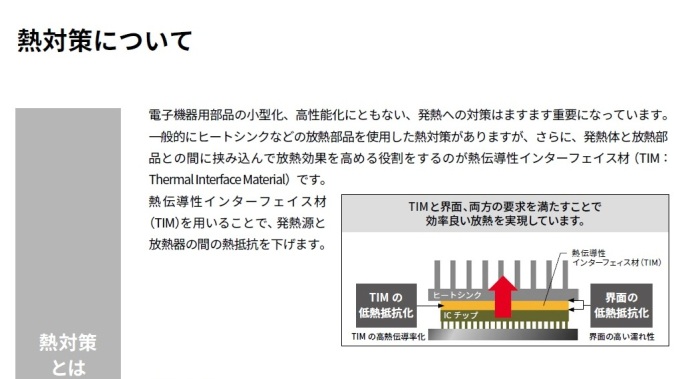

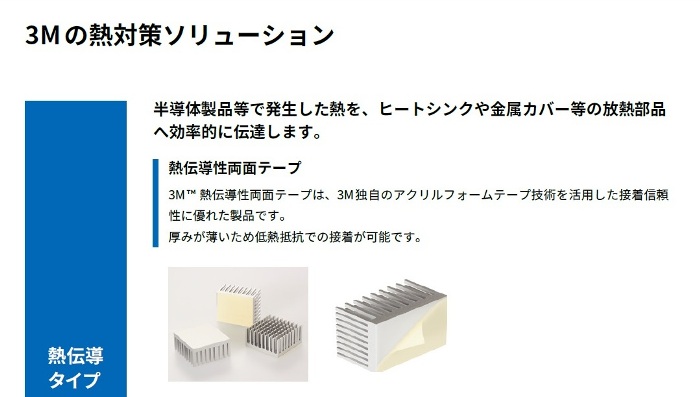

素人ながら色々調べていくと、3M 熱伝導性両面ﾃｰﾌﾟなるものがあることを知り、いつものように？熱との格闘が始まりました。

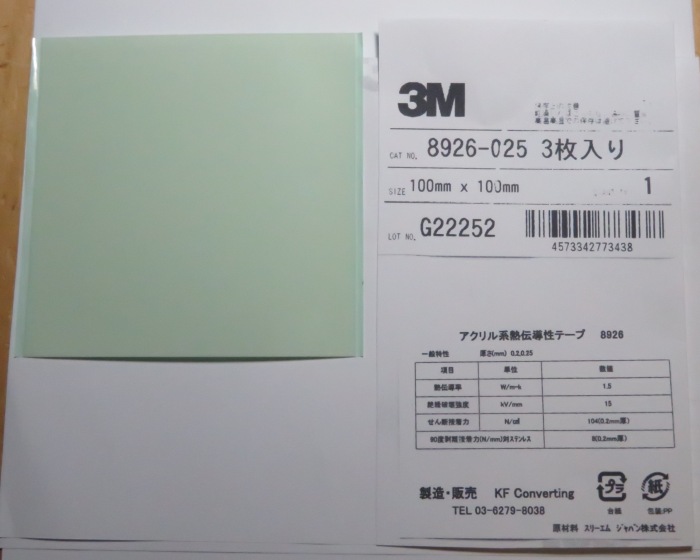

何とか応急措置だけでもしたいという思いで、昨日早便で「3M 8926-025」を発注しましたが、今夜午後7時に届きました。（すごっ）

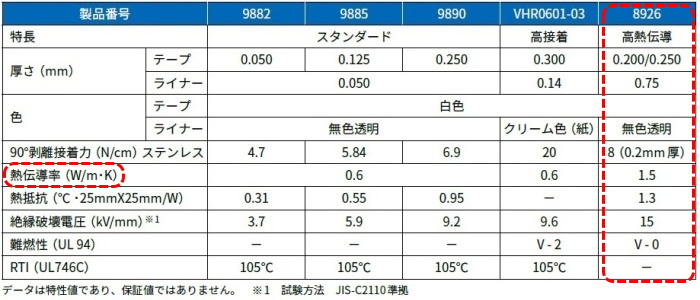

熱伝導性両面ﾃｰﾌﾟで検索すると安いものもありますが、熱伝導率が0.6W/m･kだったので、高価ですが「3M 8926-025」で試してみます。

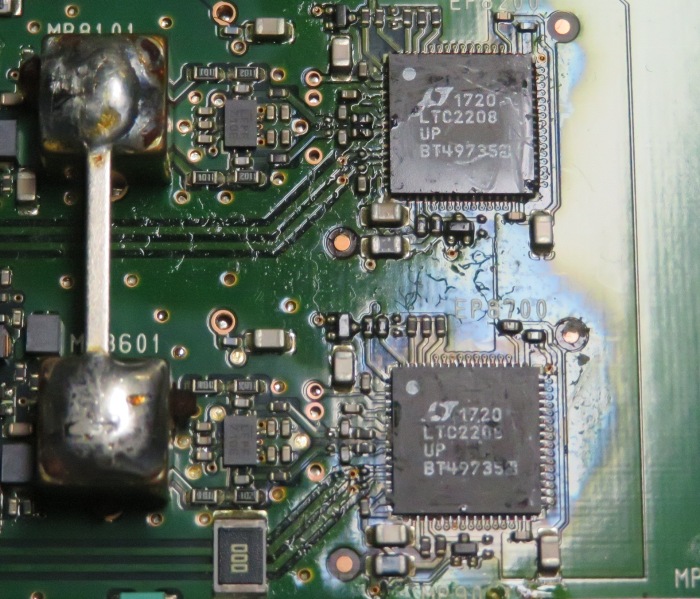

基盤のADCからﾋｰﾄｼﾝｸを取り外して、残っている粘着剤を取り除きます。

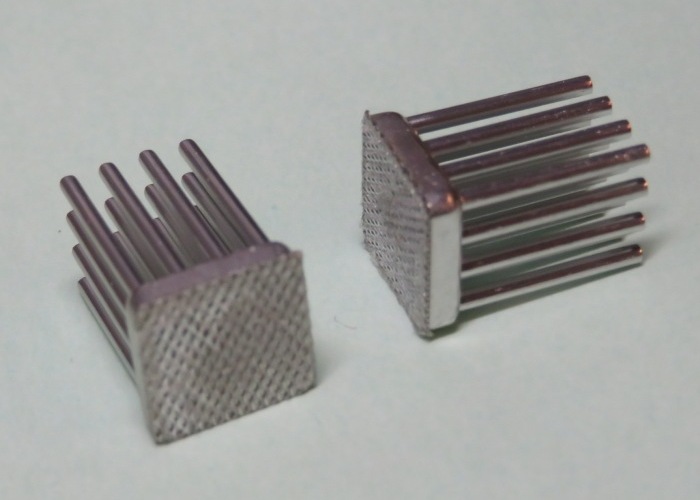

両面ﾃｰﾌﾟをﾋｰﾄｼﾝｸ（10×10mm）より大きめのｻｲｽﾞで切り取り、厚い方のﾌｨﾙﾑﾗｲﾅｰを剥がしてﾋｰﾄｼﾝｸに貼付けた後、小型ﾆｯﾊﾟｰで現物合わせです。
ADCを傷つけないように、ﾌﾟﾗｽﾁｯｸのﾍﾗを使って残っている粘着剤を除去します。

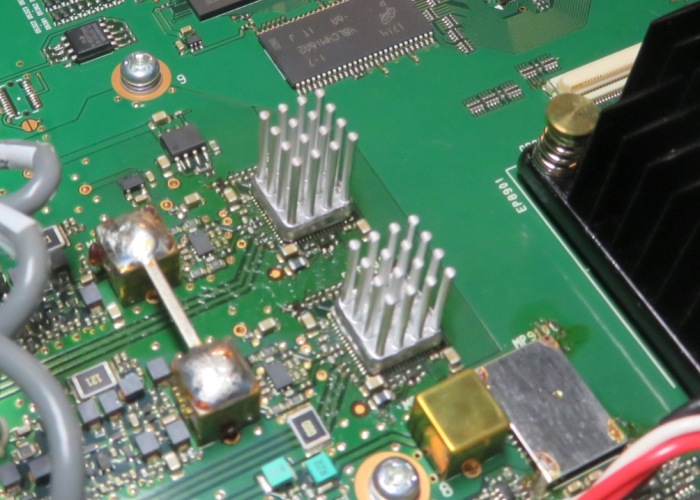

そして、ﾋｰﾄｼﾝｸの両面ﾃｰﾌﾟ接着面の薄いﾌｨﾙﾑﾗｲﾅｰを剥がして、慎重にADCに密着させ、しばらく圧をかけます。
ICOM仕様の両面ﾃｰﾌﾟは丸5年で剥がれてしまいましたが、今度はどうでしょう。（長持ちしますように）
それにしてもﾋｰﾄｼﾝｸの倒れ方によっては、ADCのﾋﾟﾝや周りの部品をｼｮｰﾄさせ大きな故障になったかもしれません。（怖）
ﾒｰｶｰ修理となったOMさんの記事では「交換した部品は、部品ﾒｰｶｰへ解析に出しますので、返却できません。」とあります。
ぜひともICOMさんには「解析結果及び熱伝導性両面ﾃｰﾌﾟの耐候性」についてｱﾅｳﾝｽして欲しいと思います。（これまでの経緯から無理かも・・・）
IC-7610ﾘｱﾊﾟﾈﾙにｺﾞﾁｬｺﾞﾁｬしたｹｰﾌﾞﾙを挿し込み、いよいよ電源ｵﾝ。・・・（無音）
肝心のｱﾝﾃﾅ系がｵﾌでした。（冷や汗）
ﾄﾗﾌﾞﾙから1週間、これからﾗﾝﾆﾝｸﾞﾃｽﾄです。
Crozet 2022は目前、どうかADCが壊れていませんように。（ｱｯｻｰ）
IC-7610発売から年数が経っているので、他のﾕｰｻﾞｰでも同じ様なﾄﾗﾌﾞﾙが増えるかもしれません。
最新技術のSDR機なので即刻ﾒｰｶｰ送りとなりがちですが、ﾄﾗﾌﾞﾙの元は意外にもｱﾅﾛｸﾞかもしれません。
【追記 ADCﾋｰﾄｼﾝｸ押さえ発見】

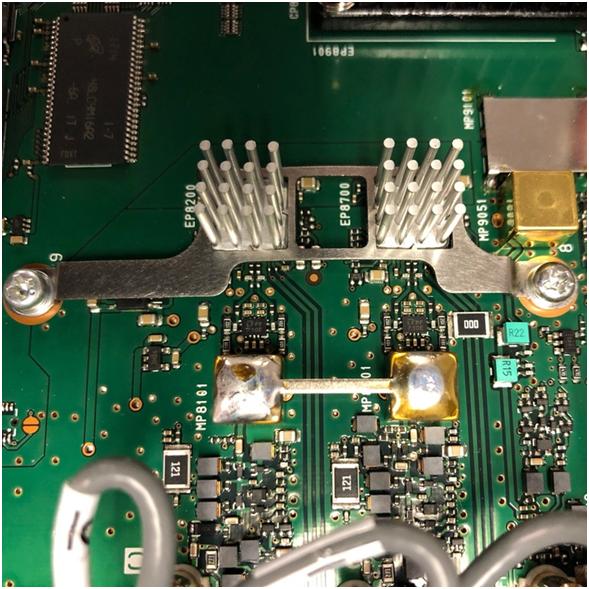

他にも事象がないかと検索していたら、素晴らしい「ADCﾋｰﾄｼﾝｸ押さえ」を発見しました。
「Unión de Radioaficionados Españoles」ｽﾍﾟｲﾝｱﾏﾁｭｱ無線協会（URE）の技術ﾌｫｰﾗﾑの投稿です。
今回のﾄﾗﾌﾞﾙは、時間の経過とともに国内外どのﾕｰｻﾞｰにも起こりうることだと思います。
結局ﾒｰｶｰ送りとなって高価な部品交換をしても、いずれ再発することになります。
今度ばかりはICOMさんの責任として、次のﾛｯﾄ用に押さえ部品を作製し、現ﾕｰｻﾞｰにも入手できるようにしたらどうでしょう。
【Crozet 2022は目前、再発しませんように】
【追記 ADCﾋｰﾄｼﾝｸ押さえ発見】
昨日の夕方、ｻﾎﾟｰﾄｾﾝﾀｰから補修部品を調査しているので待ってほしいとの回答がありました。
素人ながら色々調べていくと、3M 熱伝導性両面ﾃｰﾌﾟなるものがあることを知り、いつものように？熱との格闘が始まりました。
何とか応急措置だけでもしたいという思いで、昨日早便で「3M 8926-025」を発注しましたが、今夜午後7時に届きました。（すごっ）
熱伝導性両面ﾃｰﾌﾟで検索すると安いものもありますが、熱伝導率が0.6W/m･kだったので、高価ですが「3M 8926-025」で試してみます。
基盤のADCからﾋｰﾄｼﾝｸを取り外して、残っている粘着剤を取り除きます。
両面ﾃｰﾌﾟをﾋｰﾄｼﾝｸ（10×10mm）より大きめのｻｲｽﾞで切り取り、厚い方のﾌｨﾙﾑﾗｲﾅｰを剥がしてﾋｰﾄｼﾝｸに貼付けた後、小型ﾆｯﾊﾟｰで現物合わせです。
ADCを傷つけないように、ﾌﾟﾗｽﾁｯｸのﾍﾗを使って残っている粘着剤を除去します。
そして、ﾋｰﾄｼﾝｸの両面ﾃｰﾌﾟ接着面の薄いﾌｨﾙﾑﾗｲﾅｰを剥がして、慎重にADCに密着させ、しばらく圧をかけます。
ICOM仕様の両面ﾃｰﾌﾟは丸5年で剥がれてしまいましたが、今度はどうでしょう。（長持ちしますように）
それにしてもﾋｰﾄｼﾝｸの倒れ方によっては、ADCのﾋﾟﾝや周りの部品をｼｮｰﾄさせ大きな故障になったかもしれません。（怖）
ﾒｰｶｰ修理となったOMさんの記事では「交換した部品は、部品ﾒｰｶｰへ解析に出しますので、返却できません。」とあります。
ぜひともICOMさんには「解析結果及び熱伝導性両面ﾃｰﾌﾟの耐候性」についてｱﾅｳﾝｽして欲しいと思います。（これまでの経緯から無理かも・・・）
IC-7610ﾘｱﾊﾟﾈﾙにｺﾞﾁｬｺﾞﾁｬしたｹｰﾌﾞﾙを挿し込み、いよいよ電源ｵﾝ。・・・（無音）
肝心のｱﾝﾃﾅ系がｵﾌでした。（冷や汗）
ﾄﾗﾌﾞﾙから1週間、これからﾗﾝﾆﾝｸﾞﾃｽﾄです。
Crozet 2022は目前、どうかADCが壊れていませんように。（ｱｯｻｰ）
IC-7610発売から年数が経っているので、他のﾕｰｻﾞｰでも同じ様なﾄﾗﾌﾞﾙが増えるかもしれません。
最新技術のSDR機なので即刻ﾒｰｶｰ送りとなりがちですが、ﾄﾗﾌﾞﾙの元は意外にもｱﾅﾛｸﾞかもしれません。
【追記 ADCﾋｰﾄｼﾝｸ押さえ発見】
他にも事象がないかと検索していたら、素晴らしい「ADCﾋｰﾄｼﾝｸ押さえ」を発見しました。
「Unión de Radioaficionados Españoles」ｽﾍﾟｲﾝｱﾏﾁｭｱ無線協会（URE）の技術ﾌｫｰﾗﾑの投稿です。
今回のﾄﾗﾌﾞﾙは、時間の経過とともに国内外どのﾕｰｻﾞｰにも起こりうることだと思います。
結局ﾒｰｶｰ送りとなって高価な部品交換をしても、いずれ再発することになります。
今度ばかりはICOMさんの責任として、次のﾛｯﾄ用に押さえ部品を作製し、現ﾕｰｻﾞｰにも入手できるようにしたらどうでしょう。
こんにちは、ご無沙汰です
大変だったみたいですね
メーカーとしては、お粗末ですね ガンガン言ってください
ICの近くの止めねじ2本で仮押さえが出来そうですが？
HJAさん
こちらこそ、ご無沙汰しております。
熱抵抗を下げる役目もあるようですが、まさか剥がれるとは。・・・
薄いアクリルを加工して軽く押さえて上げれば良さそうですね。
ADCがダメージを受けていなければ良いのですが。
