逆ﾍﾃﾛﾀﾞｲﾝ
【SWAP I/Q】

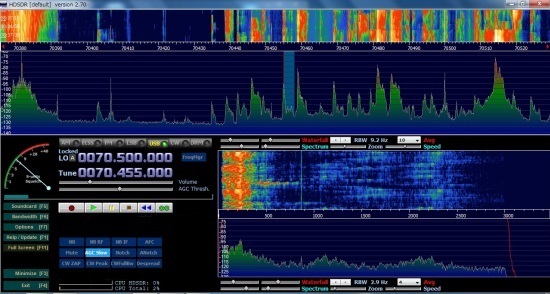

Tune周波数は70.455MHｚで第一IFを受信していますが、ﾊﾞﾝﾄﾞ展開が変です。
受信周波数より高い（+73KHz）はずの海外放送局が左側に、また、低い（△59KHz）はずの超ｽｰﾊﾟｰﾛｰｶﾙ局が右側に表示されています。
おまけに受信Modeは、USBです。
そうなんです。JST-135の第一MIXが逆ﾍﾃﾛﾀﾞｲﾝになっているため、このような現象が起きました。
何か手があるのではないかと、SDRの設定を探していると、

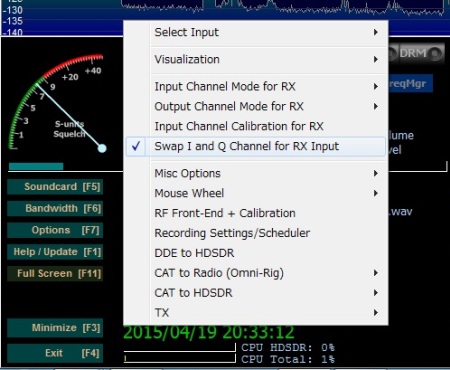

『Options(F7)⇒Swap I and Q Channel for RX Input』がありました。
これにチェックを入れると、ﾊﾞﾝﾄﾞ展開を受信ﾀﾞｲﾔﾙと同じ動きにできるようになりました。
その代わり、第一IFのTune周波数が90KHz高くなりました。
70.455MHz⇒70.545MHz
【SWAP I/Q】
Tune周波数は70.455MHｚで第一IFを受信していますが、ﾊﾞﾝﾄﾞ展開が変です。
受信周波数より高い（+73KHz）はずの海外放送局が左側に、また、低い（△59KHz）はずの超ｽｰﾊﾟｰﾛｰｶﾙ局が右側に表示されています。
おまけに受信Modeは、USBです。
そうなんです。JST-135の第一MIXが逆ﾍﾃﾛﾀﾞｲﾝになっているため、このような現象が起きました。
何か手があるのではないかと、SDRの設定を探していると、
『Options(F7)⇒Swap I and Q Channel for RX Input』がありました。
これにチェックを入れると、ﾊﾞﾝﾄﾞ展開を受信ﾀﾞｲﾔﾙと同じ動きにできるようになりました。
その代わり、第一IFのTune周波数が90KHz高くなりました。
70.455MHz⇒70.545MHz
