強力な電波が一杯
【おまけの送信ﾓﾆﾀｰ】

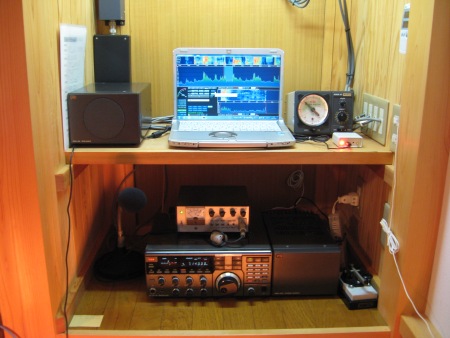

ﾉｰﾄﾊﾟｿｺﾝをSDRﾃﾞｨｽﾌﾟﾚｲのように配置しました。
気分だけでも、今風のｼｬｯｸです。（汗！）
本SDR-HF001は、TVﾁｭｰﾅｰ用USBﾄﾞﾝｸﾞﾙにｱｯﾌﾟｺﾝﾊﾞｰﾀｰを付加してHF帯を受信（HF+50MHz）するものですが、今回は、そのｱｯﾌﾟｺﾝﾊﾞｰﾀｰをｽﾙｰして、JST-135のIF信号（70.455MHｚ）を直接受信しています。
言い方を変えれば、TVﾄﾞﾝｸﾞﾙに高性能なHFｺﾝﾊﾞｰﾀｰが付加されたようなものです。

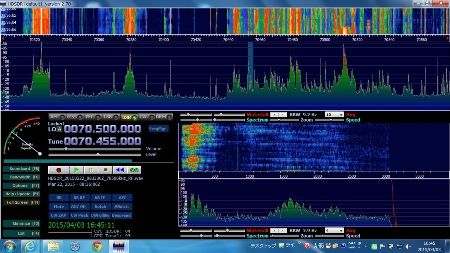

夜間の7MHzの状況です。
ﾊﾞﾝﾄﾞの外には海外放送局の強力な電波が真っ赤です。
ﾊﾞﾝﾄﾞ内も、ｺﾝﾃﾞｨｼｮﾝが上がり強力な電波で一杯です。
録音したﾌｧｲﾙをﾜｯﾁしてみると、ﾊﾞﾝﾄﾞ内で一番真っ赤な電波は、超ｽｰﾊﾟｰﾛｰｶﾙ局でした。（超強力！）
JST-135は30年近く前の機械ですが、RF段の選択度向上のために、複同調回路のﾊﾞﾘｱﾌﾞﾙ・ｷｬﾊﾟｼﾀｰ・ﾀﾞｲｵｰﾄﾞにCPUよりD/A変換した制御電圧を加え、受信周波数に連動するﾁｭｰﾆﾝｸﾞ方式を採用しています。
最新式のRIGには及ばないと思いますが、かなり弱い電波も聞き分けられるようになりました。

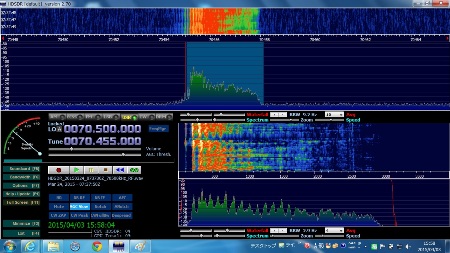

第一IFの分配ﾎﾟｲﾝﾄが送受信共通であるため、おまけとしてJST-135の送信信号をﾓﾆﾀｰできるようになりました。
音声ﾓﾆﾀｰとしては遅延があるため使えないのですが、送信信号を目で見ることができます。
本来ﾌｧｲﾅﾙから出る信号をﾓﾆﾀｰしなければいけないのですが、IF段でのｵｰﾊﾞｰﾚﾍﾞﾙ監視にはなります。
幸か不幸かﾊﾟﾜｰを上げれなくなりました。（苦！）
