組み立て前にコネクタ準備
【USB・SMA】
キットの組み立てをする前に、パソコンとつなぐUSBケーブルとアンテナからのケーブルを準備しなければなりません。
SDR側のUSBコネクタは、miniBタイプ。アンテナ入力は、SMA型ですが、いずれも手元にないので、追加発注です。
こちらは既製品で、極細USB2.0ケーブルです。
パソコン側がAコネクタ。ＳＤＲ側がminiBコネクタです。
問題はこちらです。
恥ずかしながらSMA型を知りませんでした。
アンテナ側はおなじみのM型ですので、「SMA-M」のケーブルを準備しなければなりません。
最初に、SMAからM型への変換コネクを探しましたが見つかりません。
SMAからBNCへの変換コネクタはありましたが、値段がけっこう高いのです。
結局、SMA-Mケーブルを作るしかなさそうなので、3D-2V用のSMA型ケーブル用プラグを購入しました。
本当に小さいコネクタですので、3D-2Vの切り出しもmm単位です。
同軸の芯線を2.5mm残し、コンタクト（小さなピン）を挿入し、根元をハンダ付けしなければなりません。
小さなものは見えにくいし、ハンダ部分も光るし、年老いた田舎のラジオ少年にとっては大変な作業です。（汗！）
こちらはおなじみのM型です。
SMA型に比べれば、大きく見え作業は楽です。
念のため導通テストです。
ブログネタなので、昔懐かしいアナログテスタの出番です。
これで準備OK。いよいよキットの組み立てです。
【USB・SMA】
キットの組み立てをする前に、パソコンとつなぐUSBケーブルとアンテナからのケーブルを準備しなければなりません。

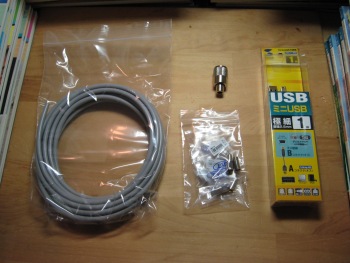

SDR側のUSBコネクタは、miniBタイプ。アンテナ入力は、SMA型ですが、いずれも手元にないので、追加発注です。

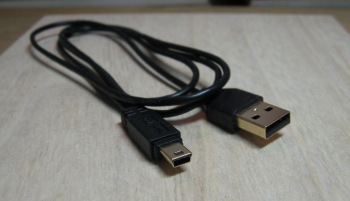

こちらは既製品で、極細USB2.0ケーブルです。
パソコン側がAコネクタ。ＳＤＲ側がminiBコネクタです。
問題はこちらです。
恥ずかしながらSMA型を知りませんでした。
アンテナ側はおなじみのM型ですので、「SMA-M」のケーブルを準備しなければなりません。
最初に、SMAからM型への変換コネクを探しましたが見つかりません。
SMAからBNCへの変換コネクタはありましたが、値段がけっこう高いのです。

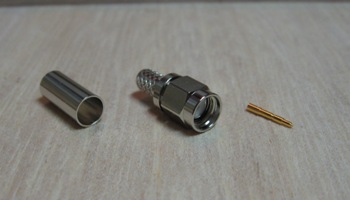

結局、SMA-Mケーブルを作るしかなさそうなので、3D-2V用のSMA型ケーブル用プラグを購入しました。
本当に小さいコネクタですので、3D-2Vの切り出しもmm単位です。

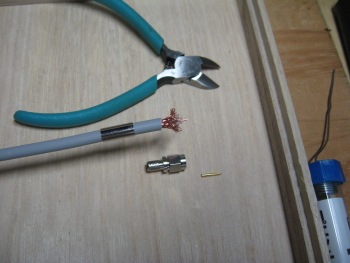

同軸の芯線を2.5mm残し、コンタクト（小さなピン）を挿入し、根元をハンダ付けしなければなりません。
小さなものは見えにくいし、ハンダ部分も光るし、年老いた田舎のラジオ少年にとっては大変な作業です。（汗！）

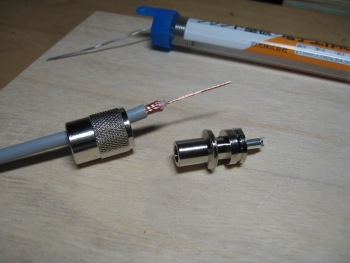

こちらはおなじみのM型です。
SMA型に比べれば、大きく見え作業は楽です。

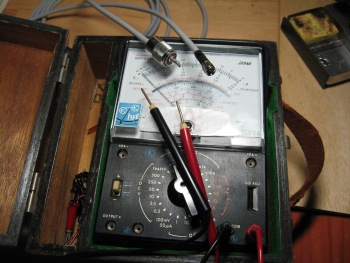

念のため導通テストです。
ブログネタなので、昔懐かしいアナログテスタの出番です。
これで準備OK。いよいよキットの組み立てです。
