【ｱﾀｯｸ･ﾀｲﾑの高速化 OPｱﾝﾌﾟ交換】【独自にLine out増設も】
年老いた田舎のﾗｼﾞｵ少年がｱﾏﾁｭｱ無線にｶﾑﾊﾞｯｸするきっかけの一つとなったのが、2008年に「前動型ﾘﾐｯﾃｨﾝｸﾞｱﾝﾌﾟ」を製作したことでした。
ﾛｰｶﾙOMの協力により何とか完成し、HF運用には欠くことができないｱﾝﾌﾟとなりその後9年間運用してきました。
ある日、7MHzにｱｸﾃｨﾌﾞなﾛｰｶﾙ局とﾗｸﾞﾁｭｰをしていると「時々音声が急に小さくなる。」「以前の音と違うが、設定を変えたのでは。」というﾘﾎﾟｰﾄをもらいました。

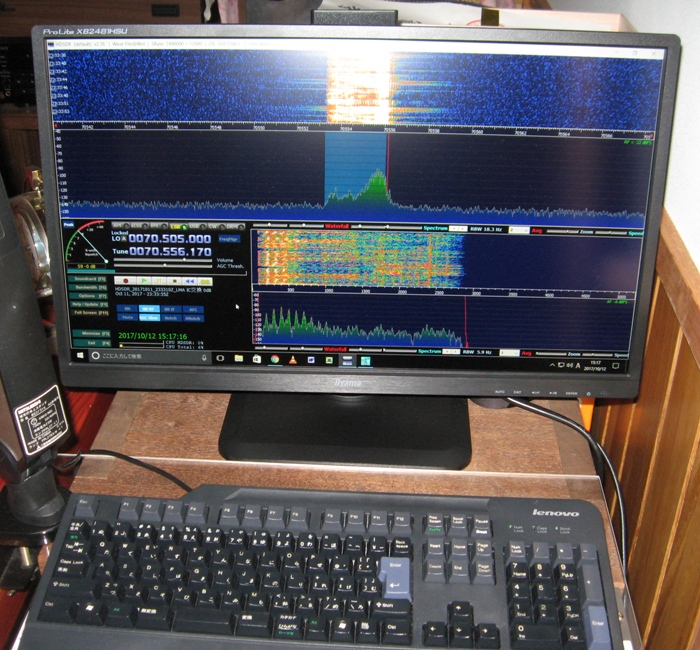

早速SDRで録音しﾓﾆﾀｰしてみると、ところどころ「ﾊﾟﾁﾝ」という小さな異音が聞こえます。
そのﾊﾟﾁﾝというときに急峻なﾘﾐｯﾃｨﾝｸﾞがかかり音声が急に小さくなるようです。
原点の製作記事はCQ誌2006年4月号ですが、設計者の方はその後も改良実験を重ねて来られ、2011年12月に改良型ﾘﾐｯﾃｨﾝｸﾞｱﾝﾌﾟを発表されていました。
物まねをしているだけの当局には、設計者のｱﾏﾁｭｱ精神に本当に頭が下がります。
保存している記事ﾌｧｲﾙを読み返すと「10dB圧縮がかかる程度の入力のときに、立ち上がりの早い音声信号が入ると、たまにﾊﾟﾁﾝという小さな異音が入る件を解消」という記述があります。
DXの真似事をするようになってからﾘﾐｯﾃｨﾝｸﾞｱﾝﾌﾟの設定を、「ﾘﾐｯﾄを深く」「ﾘﾘｰｽTimeを短め」「ｲｺﾗｲｻﾞをﾊｲﾌﾞｰｽﾄ、ﾛｰｶｯﾄ」にしています。
少しでも明瞭度を上げたいというささやかな気持ちからですが（無駄な抵抗・・・）。
その設定が「10dB圧縮・立ち上がりの早い音声信号」という条件を発生しやすくしたのかもしれません。
改良記事の一番は、ｱﾀｯｸﾀｲﾑを約150μsecから約20μsecに短くできたので、たまにﾊﾟﾁﾝという異音が入る件が解消できたこととあります。
その方法は、ｵﾘｼﾞﾅﾙ版で使っていたJFET入力ﾀｲﾌﾟのOPｱﾝﾌﾟ「LF412」を、改良版では、ｵﾌｾｯﾄ電圧が小さく速度的特性など高性能な「OPA2134」に交換するというものです。
OPｱﾝﾌﾟはｵﾌｾｯﾄ電圧の小さなものを選別します。

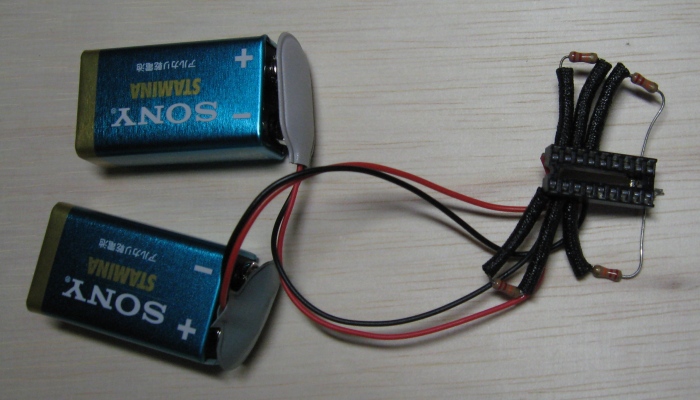

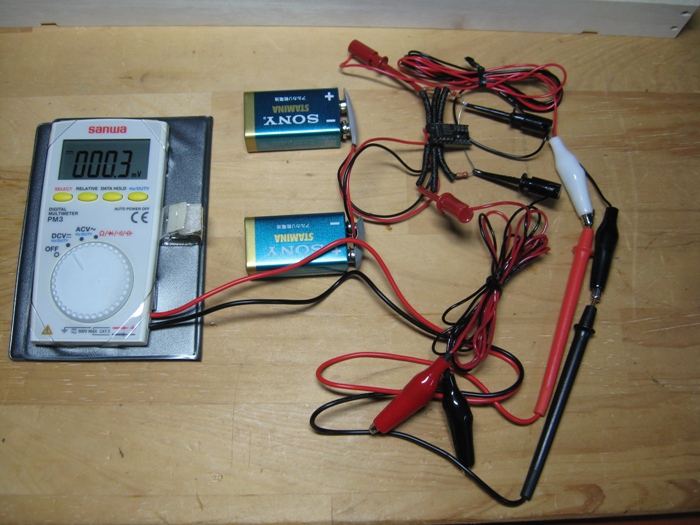

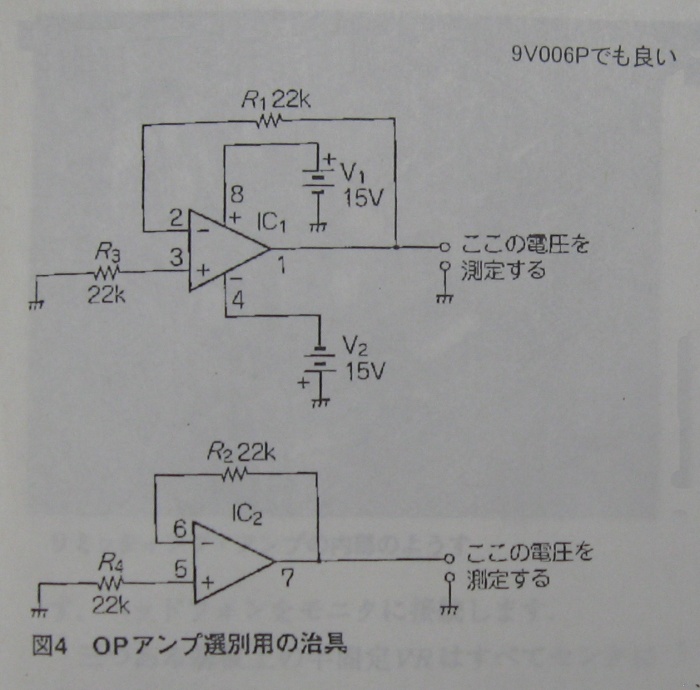

選別のための治具は前回作ったものを使いますが、一時的なものと思っていたのでﾊﾞﾗｯｸ仕立てのままです。（汗！）

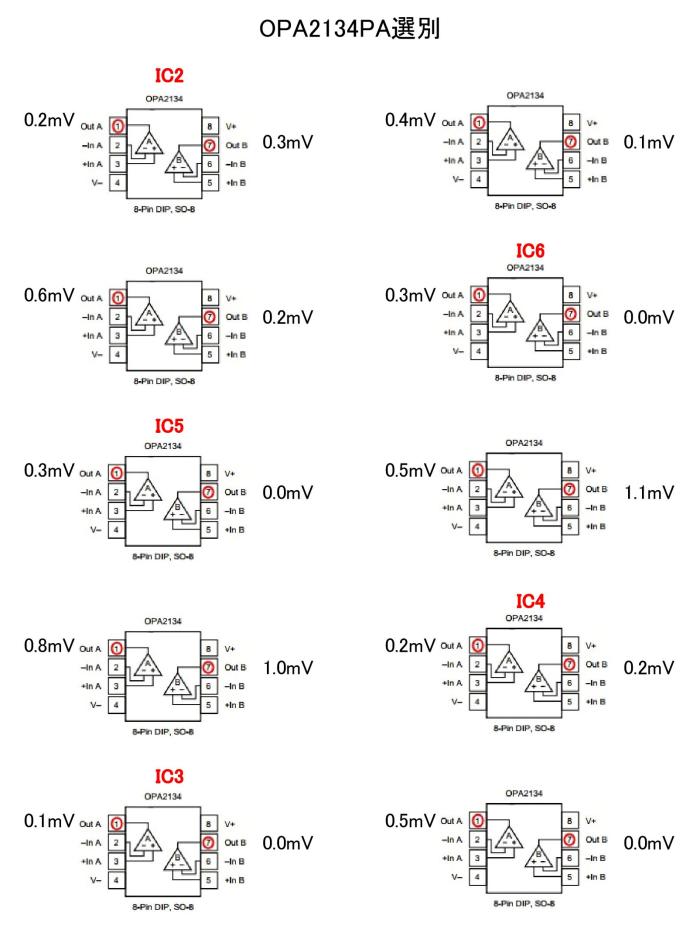

OPA2134はOPA2134PAを使いますが選別のため10個注文しました。
ｵﾌｾｯﾄ電圧は0.3mV以内のものを選別します。
選別の結果、10個のうち5個が0.3mV以内でした。
特に制御信号作成回路のIC3、IC4はｵﾌｾｯﾄ電圧の小さなものを使います。

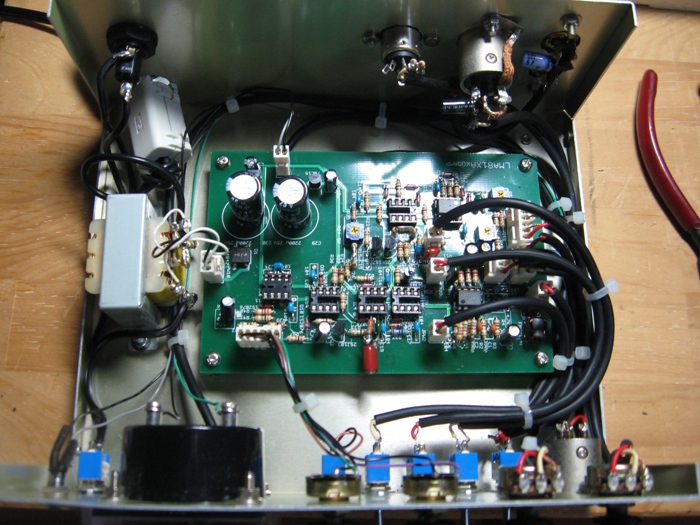

当局のﾘﾐｯﾃｨﾝｸﾞｱﾝﾌﾟは製作に自信がなかったのでICｿｹｯﾄにしていました。
そのｿｹｯﾄが功を奏して今回のOPｱﾝﾌﾟ交換を簡単にしました。
この改良によりﾊﾟﾁﾝ音は出なくなりましたが、通常運用は「ﾘﾐｯﾄは0dB付近」「ﾘﾘｰｽTimeは長く」「ｲｺﾗｲｻﾞはﾌﾗｯﾄ」に戻します。
この設定でも、くしゃみとか過大入力が入った場合、瞬間的にﾘﾐｯﾄが深くかかり送信出力ｵｰﾊﾞｰになることはありません。
その他の改良点「ﾎｰﾙﾄﾞ用の時定数回路を2重時定数に変更」「ﾒｰﾀの逆ぶれ防止のための改造」「ALC回路の改造」は以前に実施済です。

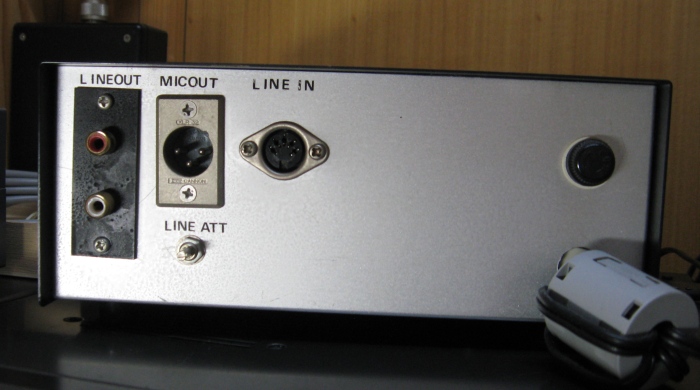

なお、当局のJST-135にはﾊﾞﾗﾓｼﾞに直接入力できるLine-in（0dBu）がありますので、余っているIC6Bを利用してLine outを増設しました。
ｵﾘｼﾞﾅﾙ機の出力は実測315mVp-p 110mVrms（-16.8dBu）ですので、約20dB増幅し出力調整用のﾎﾞﾘｭｰﾑを付けています。
これでRigのﾏｲｸｺﾈｸﾀ系とｱｸｾｻﾘｺﾈｸﾀ系の両方の入力に対応できます。
ﾘﾎﾟｰﾄをくれたﾛｰｶﾙ局はHiFi運用で本当に耳がいいんです。
おかげさまで一石二鳥のﾊﾞｰｼﾞｮﾝｱｯﾌﾟができました。（感謝！！）
