ＦＢなＱＳＯ
【大声でもピーク値は同じ】
先日、2号機（前動型リミッティングアンプ）を使用されている局とＱＳＯできた。
その方は以前からリミッティングアンプに興味を持っており、前動型リミッティングアンプ開発者のホームページを見ているうちに本ブログに立ち寄られたとのこと。
つたない製作日記に触発され、ネットで部品を集め早々と組立したとのことだった。
しかも、１００本一組の抵抗を根気に計って選別されたというから驚いた。
同じアンプを付けた方とのＱＳＯは初めてであり、しかも飛騨の局長さんとあって大変うれしかった。
その局長さんは、１４４ＭＨｚでアクティビティが高く、お声は何度か聞いていた。
当日のＱＳＯは２１ＭＨｚであったが、ＦＭで聞いている局長さんの声がＳＳＢでもクリヤに再現されていた。

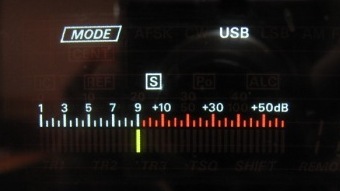

ローカルなのでリポートは「５９」なのだが、ＱＲＮもなく信号強度「１」でも了解度は「５」という位の受信状態だったのでＳ／Ｎが大変良好で、リミッティングアンプ付属のイコライザ機能を切り替えてもらうと、音の違いもよく分かった。
同じアンプを作ったもの同士のＱＳＯは大変盛り上がり、ローカルにこのような方が見えることに心強いものを感じた日であった。
その局長さんのＲＩＧ本体もＦＢなのだが、リミッティングアンプとのレベル合わせもうまくいっているらしい。
いくらアンプがＦＢでも、ＴＸへの過剰入力は禁物だ。
オリジナル機のマイク用出力レベルは高いので、本体のマイク回路を理解して接続しないと過変調になってしまう。

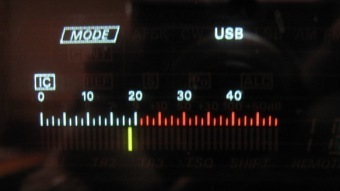

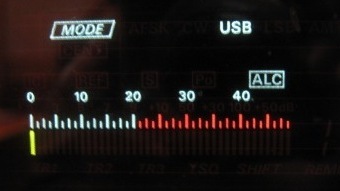

うまくセッティングすると、ＩＣはピーク値まで良く振れるが、ＡＬＣはほとんど振れない。
心理的にメーターが振れるのは快感かもしれないが、決して平均値表示のパワーメーターをピーク値までがんがん振らせるようなセッティングはしない方が賢明だ。
大声を出すとリミッティングアンプの圧縮レベル表示メーターが良く振れるので、それで我慢を。Ｈｉ
おなじみのテスト音声「あー」の波形。
リミッティングがかかる前。
メーター指示20μA。
リミッティングが軽くかかっている状態。
メーター指示40μA。
リミッティング約−１０ｄB。
メーター指示60μA。
リミッティング約−２０ｄB。
音声入力レベルが大きくなりリミッティングが深くなっても、音声波形のピーク値は一定であり、出力はレベルオーバーしない。
ただし、平均フォルマント(?)は大きくなるので「耳Ｓ」は上がるが、極度にリミッティングをかけすぎるとバックグラウンドノイズの固まりとなるので要注意。
瞬間音 サ行の風切音 パ行音
いずれも立ち上がりの早い音であるがレベルオーバーはしていない。
いずれにしても、基本的にリミッティングをあまり深く掛けないことがＳ／Ｎの良い使い方で、ピークで１０ｄＢ程度圧縮がかかる程度が良い。
また、ローカル・ラグチュウとＤＸとでは時定数を変え、ラグチュウ時は時定数を長く、ＤＸ時は短くするとＦＢなようだ。
なお、当局はできるだけＴＸマイク回路に影響されないよう、ＢＭ回路に近いライン入力へ接続している。
今度はＴＸを通した波形を見てみたいな。・・・
【大声でもピーク値は同じ】
先日、2号機（前動型リミッティングアンプ）を使用されている局とＱＳＯできた。その方は以前からリミッティングアンプに興味を持っており、前動型リミッティングアンプ開発者のホームページを見ているうちに本ブログに立ち寄られたとのこと。
つたない製作日記に触発され、ネットで部品を集め早々と組立したとのことだった。
しかも、１００本一組の抵抗を根気に計って選別されたというから驚いた。
同じアンプを付けた方とのＱＳＯは初めてであり、しかも飛騨の局長さんとあって大変うれしかった。
その局長さんは、１４４ＭＨｚでアクティビティが高く、お声は何度か聞いていた。
当日のＱＳＯは２１ＭＨｚであったが、ＦＭで聞いている局長さんの声がＳＳＢでもクリヤに再現されていた。
ローカルなのでリポートは「５９」なのだが、ＱＲＮもなく信号強度「１」でも了解度は「５」という位の受信状態だったのでＳ／Ｎが大変良好で、リミッティングアンプ付属のイコライザ機能を切り替えてもらうと、音の違いもよく分かった。
同じアンプを作ったもの同士のＱＳＯは大変盛り上がり、ローカルにこのような方が見えることに心強いものを感じた日であった。
その局長さんのＲＩＧ本体もＦＢなのだが、リミッティングアンプとのレベル合わせもうまくいっているらしい。いくらアンプがＦＢでも、ＴＸへの過剰入力は禁物だ。
オリジナル機のマイク用出力レベルは高いので、本体のマイク回路を理解して接続しないと過変調になってしまう。
うまくセッティングすると、ＩＣはピーク値まで良く振れるが、ＡＬＣはほとんど振れない。心理的にメーターが振れるのは快感かもしれないが、決して平均値表示のパワーメーターをピーク値までがんがん振らせるようなセッティングはしない方が賢明だ。
大声を出すとリミッティングアンプの圧縮レベル表示メーターが良く振れるので、それで我慢を。Ｈｉ
おなじみのテスト音声「あー」の波形。
リミッティングがかかる前。
メーター指示20μA。
リミッティングが軽くかかっている状態。
メーター指示40μA。
リミッティング約−１０ｄB。
メーター指示60μA。
リミッティング約−２０ｄB。
音声入力レベルが大きくなりリミッティングが深くなっても、音声波形のピーク値は一定であり、出力はレベルオーバーしない。
ただし、平均フォルマント(?)は大きくなるので「耳Ｓ」は上がるが、極度にリミッティングをかけすぎるとバックグラウンドノイズの固まりとなるので要注意。
瞬間音 サ行の風切音 パ行音
いずれも立ち上がりの早い音であるがレベルオーバーはしていない。
いずれにしても、基本的にリミッティングをあまり深く掛けないことがＳ／Ｎの良い使い方で、ピークで１０ｄＢ程度圧縮がかかる程度が良い。
また、ローカル・ラグチュウとＤＸとでは時定数を変え、ラグチュウ時は時定数を長く、ＤＸ時は短くするとＦＢなようだ。
なお、当局はできるだけＴＸマイク回路に影響されないよう、ＢＭ回路に近いライン入力へ接続している。
今度はＴＸを通した波形を見てみたいな。・・・
