入出力特性（オリジナル機との比較）
【ファンヒーターの音に注意】
【追記：１号機(BBD)の設計者は、特性評価を「入出力600ΩのdBmを採用」としていた。
それに加えて、当局がオーディオ機器で長らく触れてきたのが、某Ｓメーカーの表記だったので、「０ｄＢｓ＝0.775Ｖ」としている。】

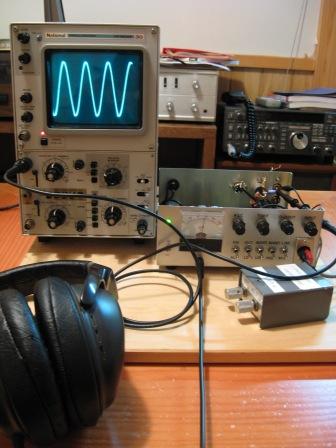

手持ちの信号源では出力レベルが低すぎてクリップレベルに達しないので、いったんオープンデッキのＭＩＣｉｎへ入力し、ＬＩＮＥｏｕｔからの出力を２号機のＭＩＣｉｎへ接続した。
入力ＶＲを最大にして、ＩＣ２Ｂoutが歪み始める点まで１ｋＨｚ信号を入力する。

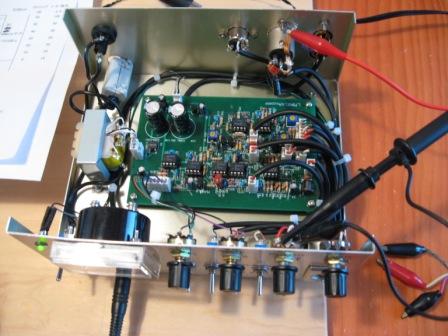

メーターがめいっぱい振れるので、フルスケール１００μＡになるよう半固定ＶＲ（Ｒ52）を調整する。
開発者のサイトに、リミッティング（ｄＢ）とメーター指示値（μＡ）の実測値が記されている。
圧縮(dB) 0 10 20 30 40 50 60
ﾒｰﾀｰ(μA) 19 39 56 69 80 90 100

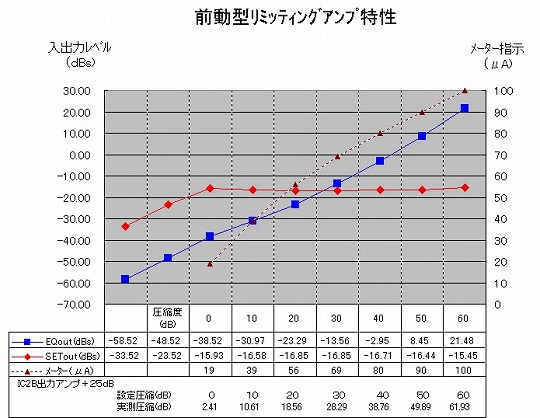

２号機では、メーター指示値になるように１ＫＨｚ信号入力レベルを調整し、そのときの、ＩＣ１Ｂout（ＥＱout)レベルとＩＣ２Ｂout（ＳＥＴout）レベルを測定した。
リミッティング設定を０から６０ｄＢまで変化させたときの出力レベル変動は、約１．４ｄＢ。
リミッティング設定値と実測圧縮値の比較では、−１．７１ｄＢから＋２．４１ｄＢの差が生じた。
また、本機のリミッティング開始は、メーター指示値１４μＡの時点だった。
本機の実測値でメーター指示値を校正するのが本当かも知れないが、オリジナル機との比較のためメーター指示値を基準にして測定した。
本機は大入力でも歪まないのだが、実際の運用ではリミッティングはあまり深くかけないほうがよい。
機械の性能ではなく、家のバックグラウンドノイズの方が問題となってしまう。Ｈｉ
冬期は暖房機（ファンヒーター）の音の方が大きい。
決して下駄箱の音ではない。・・・
【ファンヒーターの音に注意】
【追記：１号機(BBD)の設計者は、特性評価を「入出力600ΩのdBmを採用」としていた。
それに加えて、当局がオーディオ機器で長らく触れてきたのが、某Ｓメーカーの表記だったので、「０ｄＢｓ＝0.775Ｖ」としている。】
手持ちの信号源では出力レベルが低すぎてクリップレベルに達しないので、いったんオープンデッキのＭＩＣｉｎへ入力し、ＬＩＮＥｏｕｔからの出力を２号機のＭＩＣｉｎへ接続した。
入力ＶＲを最大にして、ＩＣ２Ｂoutが歪み始める点まで１ｋＨｚ信号を入力する。
メーターがめいっぱい振れるので、フルスケール１００μＡになるよう半固定ＶＲ（Ｒ52）を調整する。
開発者のサイトに、リミッティング（ｄＢ）とメーター指示値（μＡ）の実測値が記されている。
圧縮(dB) 0 10 20 30 40 50 60
ﾒｰﾀｰ(μA) 19 39 56 69 80 90 100
２号機では、メーター指示値になるように１ＫＨｚ信号入力レベルを調整し、そのときの、ＩＣ１Ｂout（ＥＱout)レベルとＩＣ２Ｂout（ＳＥＴout）レベルを測定した。
リミッティング設定を０から６０ｄＢまで変化させたときの出力レベル変動は、約１．４ｄＢ。
リミッティング設定値と実測圧縮値の比較では、−１．７１ｄＢから＋２．４１ｄＢの差が生じた。
また、本機のリミッティング開始は、メーター指示値１４μＡの時点だった。
本機の実測値でメーター指示値を校正するのが本当かも知れないが、オリジナル機との比較のためメーター指示値を基準にして測定した。
本機は大入力でも歪まないのだが、実際の運用ではリミッティングはあまり深くかけないほうがよい。
機械の性能ではなく、家のバックグラウンドノイズの方が問題となってしまう。Ｈｉ
冬期は暖房機（ファンヒーター）の音の方が大きい。
決して下駄箱の音ではない。・・・
