組立完了

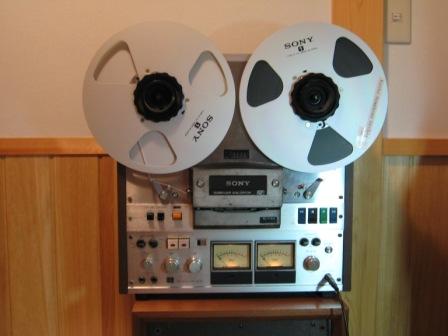

【２号機と２トラ３８オープンデッキ】
先ずは、誤配線がないか頭を冷やして確認する。
続いて火入れ（火はないか？）であるが、２号機ではＩＣソケットを使用したためこの時点で素子は取り付けていないのでゆっくり電源回りを点検する。
ＯＫだったら素子を差し込んで動作させたいところであるが、その前に大事なことがある。
ＯＰアンプのオフセット電圧が０．３ｍＶ以下のものを選別しなければならない。
しかし、昔ながらのアナログテスターしかもっていなかったため、ＯＭさんからｍＶが測れるデジタルテスターを頂戴することになった。（またしても感謝感謝である）

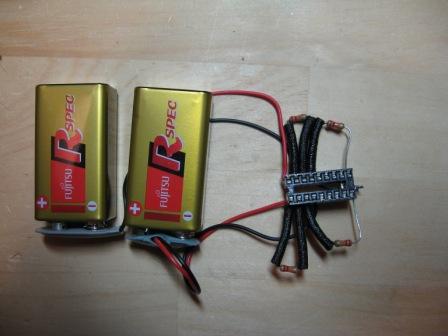

簡単なＯＰアンプ選別用治具を作ったが、記事では＋１５Ｖ−１５Ｖ電源を用意することになっているが、写真のように９Ｖ乾電池を代用しても差し支えない。
ＦＥＴについては他の部品を注文するときにペアがあったので別途購入してしまった。
なお、これからチャレンジされる方は、ＣＱ誌の記事の一部変更、注意点、製作過程などが氏のサイトに懇切丁寧に掲載されているので確認された方がよい。
（氏のサイトへのＬＩＮＫは「その８」へ。）
ちなみに、個人的には三点の変更を行なった。
第一に、マイク入力のコネクタをキャノンコネクタに変更した。
ただし、平衡型にはしていない。
第二に、手持ちＴＸのマイク入力が−７０ｄＢであるため、outputに約２０ｄＢのＡＴＴを入れた。
第三に、余っているＩＣ６Ｂ（ＬＦ４１２Ｎ）を使ってラインアウトを増設した。
ＴＸのマイク回路に左右されずにＢＭに近いところでinputできるのでＦＢである。
選別もできたのでＩＣをソケットに挿入し、スイッチオン。
ＣＱ誌の記事に従い確認・調整を済ませる。
いよいよマイクを取り付けるが、音源として地声ではＢＦなのでオーディオＳＰからＦＭ放送やＣＤ音楽を流しマイクから集音。
すると、リミッティングレベルメーターが振れ、モニターのヘッドフォーンからは小気味良い音が聞こえてくる。
続いて、長年根気にメンテナンスをしている２トラ３８のオープンデッキへＭＩＣＯＵＴとＬＩＮＥＯＵＴの２系統で接続し、交互に視聴してみる。

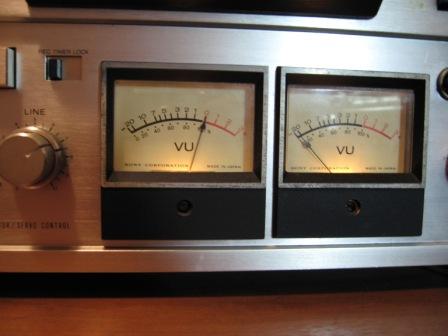

ＶＵメーターがアナログ的に心地よく振れてくれ、オープンデッキのヘッドフォーンからはＦＢな音が聞こえてきた。
とてもうれしいので、細かい調整は後にして、開発者である森下ＯＭに御礼のメールをさせていただいた。
後で知ったのだが、氏のサイトに作品の一端として紹介されており、大変恐縮することに。・・・・・・
【２号機と２トラ３８オープンデッキ】
先ずは、誤配線がないか頭を冷やして確認する。
続いて火入れ（火はないか？）であるが、２号機ではＩＣソケットを使用したためこの時点で素子は取り付けていないのでゆっくり電源回りを点検する。
ＯＫだったら素子を差し込んで動作させたいところであるが、その前に大事なことがある。
ＯＰアンプのオフセット電圧が０．３ｍＶ以下のものを選別しなければならない。
しかし、昔ながらのアナログテスターしかもっていなかったため、ＯＭさんからｍＶが測れるデジタルテスターを頂戴することになった。（またしても感謝感謝である）
簡単なＯＰアンプ選別用治具を作ったが、記事では＋１５Ｖ−１５Ｖ電源を用意することになっているが、写真のように９Ｖ乾電池を代用しても差し支えない。
ＦＥＴについては他の部品を注文するときにペアがあったので別途購入してしまった。
なお、これからチャレンジされる方は、ＣＱ誌の記事の一部変更、注意点、製作過程などが氏のサイトに懇切丁寧に掲載されているので確認された方がよい。
（氏のサイトへのＬＩＮＫは「その８」へ。）
ちなみに、個人的には三点の変更を行なった。
第一に、マイク入力のコネクタをキャノンコネクタに変更した。
ただし、平衡型にはしていない。
第二に、手持ちＴＸのマイク入力が−７０ｄＢであるため、outputに約２０ｄＢのＡＴＴを入れた。
第三に、余っているＩＣ６Ｂ（ＬＦ４１２Ｎ）を使ってラインアウトを増設した。
ＴＸのマイク回路に左右されずにＢＭに近いところでinputできるのでＦＢである。
選別もできたのでＩＣをソケットに挿入し、スイッチオン。
ＣＱ誌の記事に従い確認・調整を済ませる。
いよいよマイクを取り付けるが、音源として地声ではＢＦなのでオーディオＳＰからＦＭ放送やＣＤ音楽を流しマイクから集音。
すると、リミッティングレベルメーターが振れ、モニターのヘッドフォーンからは小気味良い音が聞こえてくる。
続いて、長年根気にメンテナンスをしている２トラ３８のオープンデッキへＭＩＣＯＵＴとＬＩＮＥＯＵＴの２系統で接続し、交互に視聴してみる。
ＶＵメーターがアナログ的に心地よく振れてくれ、オープンデッキのヘッドフォーンからはＦＢな音が聞こえてきた。
とてもうれしいので、細かい調整は後にして、開発者である森下ＯＭに御礼のメールをさせていただいた。
後で知ったのだが、氏のサイトに作品の一端として紹介されており、大変恐縮することに。・・・・・・
