接続形態別ｱﾝﾌﾟＩ試験
【ｱﾝﾌﾟＩ試験の後に、思わぬことが・・・】

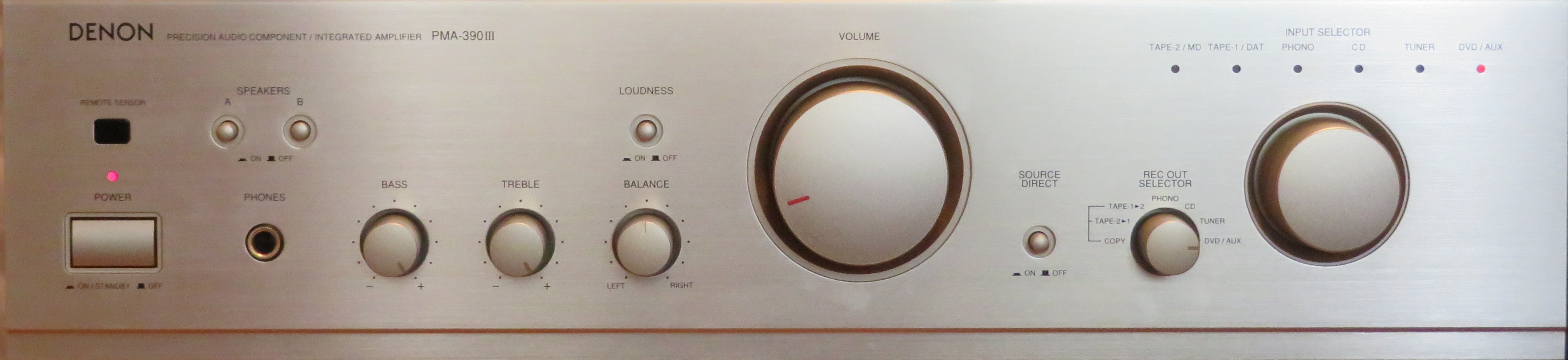

Source Lineoutのﾚﾍﾞﾙ調整ができたので、DENON PMA-390Ⅲの音を楽しみたいところですが、その前にｱﾝﾌﾟＩの試験が待っています。
ｱﾝﾌﾟＩに一番影響があるｽﾋﾟｰｶｰｺｰﾄﾞですが、TRIO W-46Kの時はﾌｪﾗｲﾄﾊﾞｰ10cmでｺﾓﾝﾓｰﾄﾞﾌｨﾙﾀを作りましたが、今回はﾌｪﾗｲﾄｺｱFT-240#43を使いたいと思います。

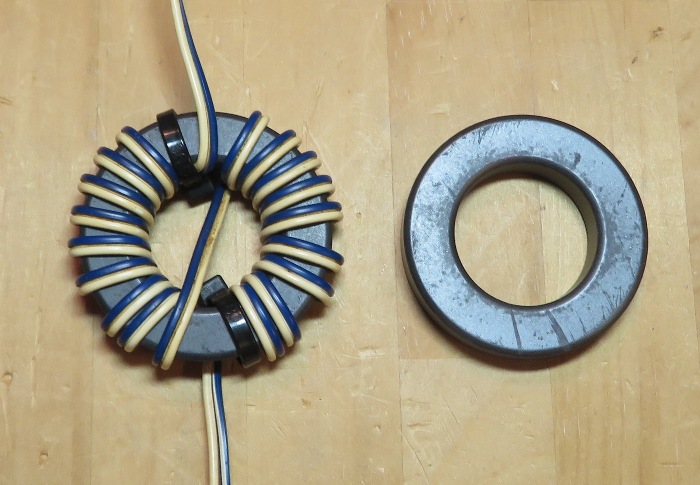

巻き方としては、「ｷｬﾝｾﾙ巻き・ﾊﾞｲﾌｧｲﾗ巻き・W1JR巻き」がありますが、これまで使ったことがないW1JR巻きを試してみようと思います。

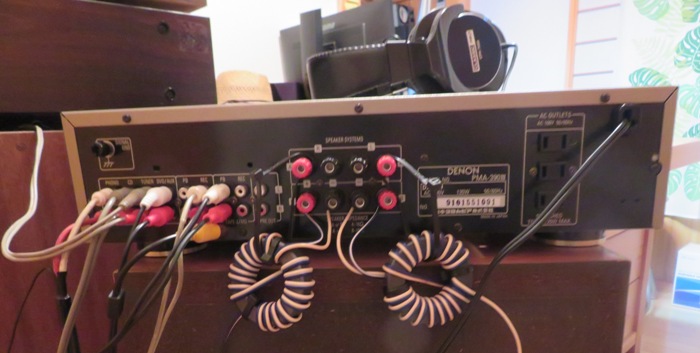

背面はｺｰﾄﾞだらけです。
ｲﾝﾀｰﾌｪｱの相互関係が複雑になりそうなので、接続ｺｰﾄﾞを少しずつ挿しながら各ﾊﾞﾝﾄﾞで電波を出し、ﾍｯﾄﾞﾌｫｰﾝてﾓﾆﾀｰしていきます。

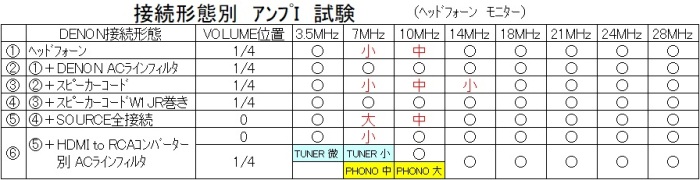

① 何も接続しない状態⇒7MHzと10MHzで発生。
② DENON PM-390にACﾗｲﾝﾌｨﾙﾀを挿入⇒全ﾊﾞﾝﾄﾞ消去。
③ 未対策のｽﾋﾟｰｶｰｺｰﾄﾞを接続⇒7MHz・10MHz・14MHzで発生。
④ ｽﾋﾟｰｶｰｺｰﾄﾞをW1JR巻き⇒全ﾊﾞﾝﾄﾞ消去。
⑤ いよいよ入出力ｺｰﾄﾞを全部接続⇒ﾏｽﾀｰﾎﾞﾘｭｰﾑを絞った状態でも、7MHz・10MHzで発生。
⑥ HDMI to RCAｺﾝﾊﾞｰﾀｰにACﾗｲﾝﾌｨﾙﾀを挿入⇒DENON PM-390とは別のACﾗｲﾝﾌｨﾙﾀ。
⇒ﾏｽﾀｰﾎﾞﾘｭｰﾑを絞った状態⇒7MHzで発生。
⇒ﾏｽﾀｰﾎﾞﾘｭｰﾑを上げた状態⇒Sourceごとに試験。
⇒TUNER⇒3.5MHz（微）・7MHz（小）発生。
⇒PHONO⇒7MHz（中）・10MHz（大）発生。

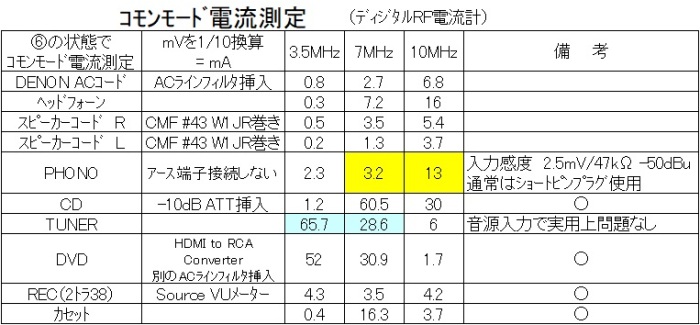

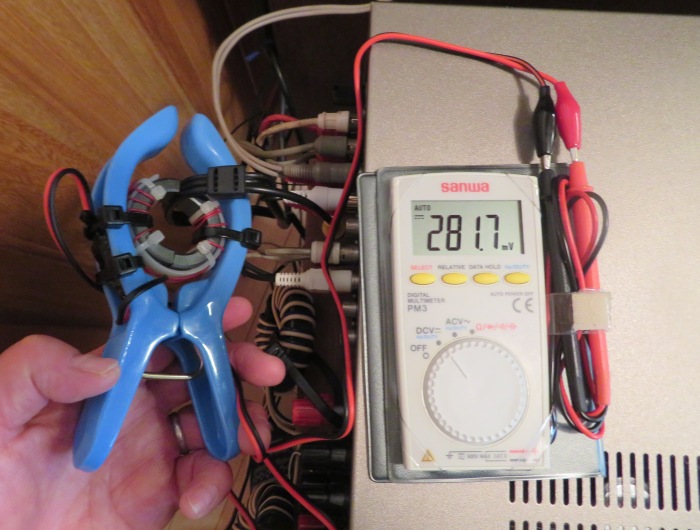

ﾃﾞｨｼﾞﾀﾙRF電流計でｺﾓﾝﾓｰﾄﾞ電流を測ります。
表示された値[mV]を1/10にして、高周波電流の単位[mA]に読み替えます。
PHONOｺｰﾄﾞのRF電流は小さいものの入力感度が-50dBuなので、7MHz・10MHzでﾊｲﾚﾍﾞﾙの異音が聞こえます。
個別の対策が必要ですが、取り合えずDENONに付属していたｼｮｰﾄﾋﾟﾝﾌﾟﾗｸﾞを挿入しておきます。
TUNERｺｰﾄﾞには結構なRF電流が流れており、3.5MHzと7MHzでﾍｯﾄﾞﾌｫｰﾝﾓﾆﾀｰから異音が聞こえます。
ただし、TUNER音源があるときは全く分からないﾚﾍﾞﾙなので、実用上は問題ありません。
一方、CDｺｰﾄﾞにも7MHz・10MHzで結構なRF電流が流れていますが、ﾍｯﾄﾞﾌｫｰﾝﾓﾆﾀｰでも異音は確認できません。
複数筐体間でｺｰﾄﾞが出入りしているｵｰﾃﾞｨｵ系は難しいです。
取り合えず音楽を聴きながら無線を楽しむという、年老いた田舎のﾗｼﾞｵ少年のささやかな思いは実現できました。（ﾔﾚﾔﾚ）
と思ったのも束の間、IC-7610用の安定化電源がﾀﾞｳﾝ。・・・（何でそうなるの！！！）
