タワーへの仮設
【クワッドが姿を現す】

この時点で、タワーはセクション2R(地上から3段目)まで積み上げてある。
タワーのクレーン作業までには、クワッドを仮設しておかなければならない。

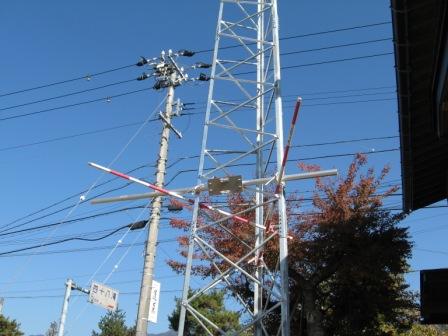

地上からクロスマウントまでの高さを意識して、タワーの途中にブームを固定しておく。

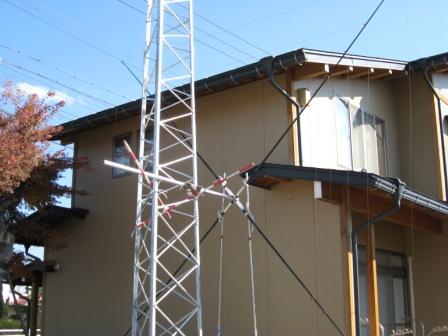

エレメントを軒先等に引っ掛けないよう慎重に運んできたレフレクター部を、エレメント止め金具の方を内側にしてブームに挿し込み固定する。
運搬用の物干し竿が支えとなるので仮設状態でも安定している。

レフレクター部と同じ要領で、ラジエーター部をブームの片方に固定する。
これで5Band2ELクワッドの姿が現れる。
2ELでも大きい。
4EL・6EL、まして3.5MHzクワッドなどを上げるOMはすごーい。
ここで、反省点。
仮設の状態でマッチング調整部を取り付け、疎調整をやっておけば良かった。
ガンマーマッチの調整方法を事前にマスターしておけば、タワー上の作業が随分と楽になる。
ということで、ちょっと遠回りすることになる。・・・
