フィード・フォワード型リミッティングアンプ

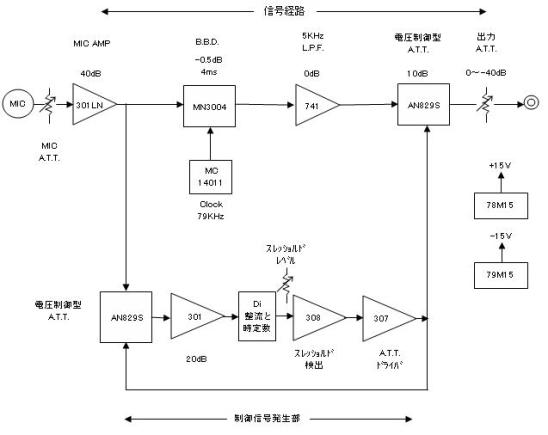

【ブロックダイヤグラム】
心臓部であるＢＢＤ素子（松下電子工業製ＭＮ３００４）は５１２段で、クロック周波数が１０ＫＨｚ〜１００ＫＨｚで、遅延時間は２５．６ｍｓ〜２．５６ｍｓのあいだで可変できる。
入力信号は、歪みを２．５％まで許せば１．８ｍＶｒｍｓまで加えることができるが、０．８Ｖｒｍｓ付近では０．５％の歪み率となる。
ＢＢＤを出た信号は、ザレン・キー型のアクティブ・ローパスフィルターでクロック成分を取り除かれ、電圧制御型のアッテネーターに加えられる。
この電圧制御型のＩＣは松下電子工業製のＡＮ８２９Ｓで、制御電圧が４Ｖ〜１Ｖ変化すると、利得を０ｄＢ〜−８０ｄＢまで変化させることができる。
制御部はフィードバック型のアンプになっており、ファスト・アタック、スロー・レリーズの時定数は、Ｒ２ＭΩ・Ｃ１μＦで２秒となっている。
スレッショルド検出のＩＣは高入力のものが望ましいので３０８が使われている。
こうして発生された制御電圧は電圧制御型ＡＴＴに加えられ、制御ループが完成する。
制御信号発生部はフィードバック型制御の結果として出力を得ているので、出力の制御信号は肝心の信号より数ｍｓ遅れている。
この遅れの分だけＢＢＤにより音声信号を遅らせておき、先回りして信号系の利得を下げてしまう仕掛けである。
このリミッティングアンプは、音声入力があらかじめ決められたレベル以下ならばそのまま出力が現れ、それより大きな入力が加わるとすかさず利得を下げる。
もちろんこのゲインの変化は、大きな音が入ってくる以前の音声のないときに行なわれるので、信号の波形になんらの影響も与えることはない。
以上は、ＪＡ１ＢＬＶ関根ＯＭが述べられていることの概要であって、その詳細を田舎のラジオ青年がどれだけ分かったろうか。
さて、部品も集まったので早速組み立てよう。・・・
（上図のブロックダイヤグラムは組立後のもの）
【ブロックダイヤグラム】
心臓部であるＢＢＤ素子（松下電子工業製ＭＮ３００４）は５１２段で、クロック周波数が１０ＫＨｚ〜１００ＫＨｚで、遅延時間は２５．６ｍｓ〜２．５６ｍｓのあいだで可変できる。
入力信号は、歪みを２．５％まで許せば１．８ｍＶｒｍｓまで加えることができるが、０．８Ｖｒｍｓ付近では０．５％の歪み率となる。
ＢＢＤを出た信号は、ザレン・キー型のアクティブ・ローパスフィルターでクロック成分を取り除かれ、電圧制御型のアッテネーターに加えられる。
この電圧制御型のＩＣは松下電子工業製のＡＮ８２９Ｓで、制御電圧が４Ｖ〜１Ｖ変化すると、利得を０ｄＢ〜−８０ｄＢまで変化させることができる。
制御部はフィードバック型のアンプになっており、ファスト・アタック、スロー・レリーズの時定数は、Ｒ２ＭΩ・Ｃ１μＦで２秒となっている。
スレッショルド検出のＩＣは高入力のものが望ましいので３０８が使われている。
こうして発生された制御電圧は電圧制御型ＡＴＴに加えられ、制御ループが完成する。
制御信号発生部はフィードバック型制御の結果として出力を得ているので、出力の制御信号は肝心の信号より数ｍｓ遅れている。
この遅れの分だけＢＢＤにより音声信号を遅らせておき、先回りして信号系の利得を下げてしまう仕掛けである。
このリミッティングアンプは、音声入力があらかじめ決められたレベル以下ならばそのまま出力が現れ、それより大きな入力が加わるとすかさず利得を下げる。
もちろんこのゲインの変化は、大きな音が入ってくる以前の音声のないときに行なわれるので、信号の波形になんらの影響も与えることはない。
以上は、ＪＡ１ＢＬＶ関根ＯＭが述べられていることの概要であって、その詳細を田舎のラジオ青年がどれだけ分かったろうか。
さて、部品も集まったので早速組み立てよう。・・・
（上図のブロックダイヤグラムは組立後のもの）
