    <title>リミッティングアンプ製作　その７【BBD測定まとめ】</title>
    <link rel="alternate" type="text/html" href="https://www.ja2ptq.jp/bbd/2008/01/bbd_1.html" />
    <id>tag:ja2ptq.pvsa.mmrs.jp,2008:/bbd//7.74</id>

    <published>2008-01-19T08:13:59Z</published>
    <updated>2020-04-16T07:22:01Z</updated>

    <summary>ＢＢＤ測定まとめ 【ノイズのいろいろ】 　遡っての書き込み。（スミマセン） 　クロック、ＬＰＦ、電源ライン、ＢＢＤ以外の素子、ＢＢＤの有無で測定したものをＵＰ。 　ＢＢＤ　ＭＮ３００４のクロック。 　 　ＭＣ１４０１１　ＮＡＮＤゲートにより発生。 　５Ｖ／ＤＩＶ　２μＳ 　ＢＢＤ出力でクロック成分をキャンセル。 　０．５Ｖ／ＤＩＶ　２μＳ 　７４１　ザレンキー形アクティブＬＰＦ　約５ＫＨｚ。 　２...</summary>
    <author>
        <name>アマチュア無線局JA2PTQ</name>

    </author>

        <category term="測定" scheme="http://www.sixapart.com/ns/types#category" />


    <content type="html" xml:lang="ja" xml:base="https://www.ja2ptq.jp/bbd/">
        <![CDATA[<font size="3" color="blue" >ＢＢＤ測定まとめ</font><br /><br />
<font size="3" color="blue" >【ノイズのいろいろ】</font><br /><br />
<img src="/resources/lma_7-1.jpg" width="350" alt="ＢＢＤﾘﾐｯﾃｨﾝｸﾞｱﾝﾌﾟ測定" align="left"/><br />
<font size="3" color="black" ><br />
　遡っての書き込み。（スミマセン）<br />
<br />
　クロック、ＬＰＦ、電源ライン、ＢＢＤ以外の素子、ＢＢＤの有無で測定したものをＵＰ。<br />
<br clear="left"/><br /><br />
<br />
<img src="/resources/lma_7-2.jpg" width="350" alt="BBD_clock" align="left" ><br />

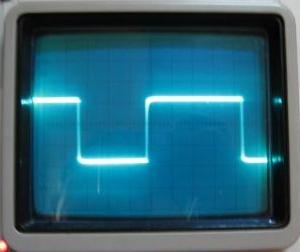

　ＢＢＤ　ＭＮ３００４のクロック。<br />
　<br />
　ＭＣ１４０１１　ＮＡＮＤゲートにより発生。<br />
<br />
　５Ｖ／ＤＩＶ　２μＳ<br />
<br clear="left"/><br />
<br />

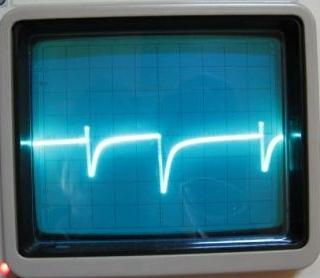

<img src="/resources/lma_7-3.jpg" width="350" alt="MN3004out_clock" align="left"/><br />
　ＢＢＤ出力でクロック成分をキャンセル。<br />
<br />
　０．５Ｖ／ＤＩＶ　２μＳ<br />
<br clear="left"/><br />
<br />
<img src="/resources/lma_7-4.jpg" width="350" alt="LPFout" align="left"/><br />

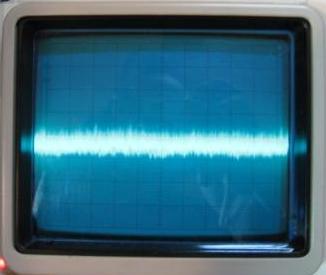

　７４１　ザレンキー形アクティブＬＰＦ　約５ＫＨｚ。<br />
<br />
　２ｍＶ／ＤＩＶ<br />
<br clear="left"/><br />
<br />
<img src="/resources/lma_7-5.jpg" width="350" alt="+15Vline_noise" align="left"/><br />
　＋１５Ｖ電源ラインのノイズ。<br />
<br />
　２ｍＶ／ＤＩＶ<br />
<br clear="left"/><br />
<br />
<img src="/resources/lma_7-6.jpg" width="350" alt="-15Vline_noise" align="left"/><br />
　−１５Ｖ電源ラインのノイズ。<br />
<br />
　２ｍＶ／ＤＩＶ<br />
<br clear="left"/><br />
<br />
<img src="/resources/lma_7-7.jpg" width="350" alt="AN829S_noise" align="left"/><br />
　ＡＮ８２９Ｓ　電圧制御型ＡＴＴのノイズ。<br />
<br />
　２ｍＶ／ＤＩＶ<br />
 <br />
 <br />
 <br />
<br />
<br />
<br />
<br />
<br />
<br />
　実は、コントロール電圧を設定する半固定ＶＲが、長い年月の間にガリオームとなっていたため、ＡＮ８２９Ｓを含むコントロール回路にノイズが乗り、結果としてセットノイズに現れていた。<br />
　<br />
　これは、補修後のコントロール系のＡＮ８２９Ｓのノイズ。<br />
　この他にも、素子単体の出力をあたってみると、それなりに残留雑音が出ている。<br />
　<br />
　データシートでは、MN3004で雑音電圧0.21mVrms(0.59mVP-P)、AN829Sで0.15mVrms(0.42mVP-P)となっている。<br />
<br />
　ちなみに２号機で使われているNJM2114Dは、入力換算雑音電圧0.9μVrms(2.54μVP-P)である。<br />
　<br />
<br />
<br clear="left"/><br />
<br />
<img src="/resources/lma_7-8.jpg" width="350" alt="Set_noise" align="left"/><br />
　トータルでのセットノイズ。<br />
<br />
　２ｍＶ／ＤＩＶ<br />
<br clear="left"/><br />
<br />
<img src="/resources/lma_7-9.jpg" width="350" alt="BBDｽﾙｰ時のｾｯﾄﾉｲｽﾞ" align="left"/><br />
　試しにＢＢＤを取り外し、in-outをスルーしたときのセットノイズ。<br />
<br />
　２ｍＶ／ＤＩＶ<br />
<br />
<br clear="left"/><br />
<br />
　オーディオ機器に接続してのモニターでは、トータルで「ザー」という感じだが、ＢＢＤを取り外すと「サー」という感じになる。<br />
<br />
　シンクロ測定の、ブロープ１：１＆１０倍レンジの高感度測定では、ブロープのアースポイントによりインバータ蛍光灯ノイズなどの外部誘導を受けた。<br />
<br />
　なお、本セットのアナログ部とデジタル部のアースは混在している。<br />
<br />
<br />
　ＢＢＤのことばかり気にしていたが、素子の選別、アースパターン、部品の質、配線なども十分考慮しないとトータルノイズを減らすのは至難の技らしい。<br />
<br />
　年老いた田舎のラジオ少年には、難しい課題だ。<br />
<br />
　ＯＭさんが発表してくれる作品を、何とか組み上げることができれば上等上等。（自分でなぐさめ？）・・・<br />
<br />
<br />
<br />
</font>]]>

    </content>
</entry>

<entry>
    <title>リミッティングアンプ製作　その６【BBDクロック】</title>
    <link rel="alternate" type="text/html" href="https://www.ja2ptq.jp/bbd/2008/01/bbd.html" />
    <id>tag:ja2ptq.pvsa.mmrs.jp,2008:/bbd//7.73</id>

    <published>2008-01-15T08:10:20Z</published>
    <updated>2020-04-16T07:22:26Z</updated>

    <summary>ＢＢＤクロックノイズ 【やっぱり専用ＩＣか】 　なかなか２号機の話に移れませんが、波形を撮ってみたのでＵＰ。 　ＢＢＤ出力のクロック波形。 　測定点は出力バランスＶＲ中点。 　デューティー比はこけている。 　ザレン・キー形のアクティブ・ローパスフィルター出力の残留雑音。 　２ｍＶ／ＤＩＶ。 　セット出力ＡＴＴ前の残留雑音。 　２ｍＶ／ＤＩＶ 。   ...</summary>
    <author>
        <name>アマチュア無線局JA2PTQ</name>

    </author>

        <category term="測定" scheme="http://www.sixapart.com/ns/types#category" />


    <content type="html" xml:lang="ja" xml:base="https://www.ja2ptq.jp/bbd/">
        <![CDATA[<font size="3" color="blue" >ＢＢＤクロックノイズ</font><br /><br />
<font size="3" color="blue" >【やっぱり専用ＩＣか】</font><br /><br />
<font size="3" color="black" ><br />
　なかなか２号機の話に移れませんが、波形を撮ってみたのでＵＰ。<br />
<br />
<br />
<img src="/resources/lma_6-1.jpg" width="350" alt="BBDｸﾛｯｸ波形" align="left"/><br />

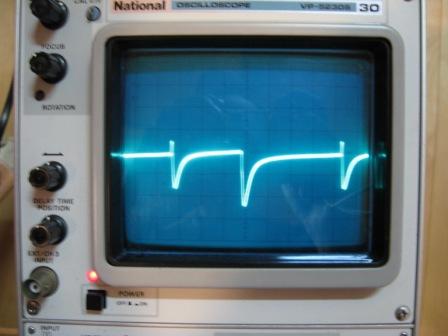

　ＢＢＤ出力のクロック波形。<br />
　測定点は出力バランスＶＲ中点。<br />
　デューティー比はこけている。<br />
<br clear="left"/><br />
<br />
<img src="/resources/lma_6-2.jpg" width="350" alt="LPF後のNoise" align="left"/><br />

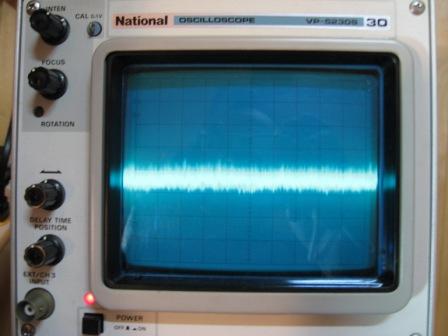

　ザレン・キー形のアクティブ・ローパスフィルター出力の残留雑音。<br />
　２ｍＶ／ＤＩＶ。<br />
<br clear="left"/><br />
<br />
<img src="/resources/lma_6-3.jpg" width="350" alt="AMP出力Noise" align="left"/><br />

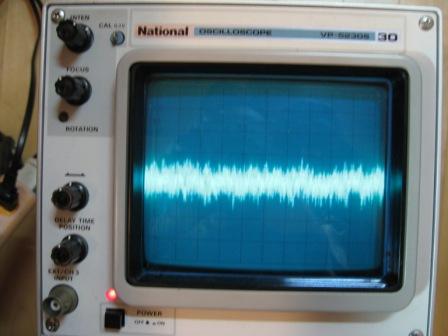

　セット出力ＡＴＴ前の残留雑音。<br />
　２ｍＶ／ＤＩＶ 。<br />
<br />
<br clear="left"/><br />
<br />
 <br />
</font><br />
]]>

    </content>
</entry>

<entry>
    <title>リミッティングアンプ製作　その５【２号機の前に】</title>
    <link rel="alternate" type="text/html" href="https://www.ja2ptq.jp/bbd/2008/01/post_4.html" />
    <id>tag:ja2ptq.pvsa.mmrs.jp,2008:/bbd//7.72</id>

    <published>2008-01-11T08:04:48Z</published>
    <updated>2013-04-23T11:58:48Z</updated>

    <summary>ＢＢＤのデータシート（Ｓ／Ｎ） 【どなたか教えてください。】 　２号機の話に移りたいと思っていたのだが、前々から気になっていたことがある。 　後日、ハムジャーナル誌編集部にＳ／Ｎについて聞いたのだが、ＢＢＤはノイズの点が泣き所だった、という回答であった。 　本来、ＢＢＤ素子はエコー機材等に使われていたものだし、通信機用ではないのでＳ／Ｎ４０ｄＢ位でどうするのだろう、と思っていた。 　当時もデータシ...</summary>
    <author>
        <name>アマチュア無線局JA2PTQ</name>

    </author>

        <category term="測定" scheme="http://www.sixapart.com/ns/types#category" />


    <content type="html" xml:lang="ja" xml:base="https://www.ja2ptq.jp/bbd/">
        <![CDATA[<font size="3" color="blue" >ＢＢＤのデータシート（Ｓ／Ｎ）</font><br /><br />
<font size="3" color="blue" >【どなたか教えてください。】</font><br /><br />
<font size="3" color="black" ><br />
　２号機の話に移りたいと思っていたのだが、前々から気になっていたことがある。<br />
<br />
　後日、ハムジャーナル誌編集部にＳ／Ｎについて聞いたのだが、ＢＢＤはノイズの点が泣き所だった、という回答であった。<br />
<br />
　本来、ＢＢＤ素子はエコー機材等に使われていたものだし、通信機用ではないのでＳ／Ｎ４０ｄＢ位でどうするのだろう、と思っていた。<br />
<br />
　当時もデータシートを見て疑問に思っていたのだが、改めてネットで見つけたデータシートを見ても良く分からない。<br />
<br />
<br />
<a href="/resources/lma_5-1.pdf" target=" blank">ＭＮ３００４のデータシートです。</a><br /><br />
<br />
<a  href="/resources/lma_5-2.pdf" target=" blank"/>ＭＮ３１０１のデータシートです。</a><br />　<br />
<br />
<br />
　　Ｎｏｉｓｅ　Ｖｏｌｔａｇｅ　　　　　　　　　　０．２１ｍＶｒｍｓ　Ｍａｘ<br />
　　Ｓｉｇｎａｌ　ｔｏ　Ｎｏｉｓｅ　Ｒａｔｉｏ　　　　８５ｄＢ<br />
　<br />
　特性表をみても、Ｓ／Ｎ４０ｄＢしか取れない状況が分からない。<br />
<br />
<br />
　ひとつあるとすれば、クロック専用ＭＮ３１０１を使っておらず、記事のとおり、ＭＮ１４０１１の４つのＮＡＮＤゲートにより発生させている。<br />
<br />
　オシロで見るとデューティー比が５０：５０になっていない。<br />
<br />
<br />
　どなたか教えてください。・・・<br />
<br />
<br />
</font><br />
<br />
]]>

    </content>
</entry>

<entry>
    <title>リミッティングアンプ製作　その４【組立・調整】</title>
    <link rel="alternate" type="text/html" href="https://www.ja2ptq.jp/bbd/2008/01/post_3.html" />
    <id>tag:ja2ptq.pvsa.mmrs.jp,2008:/bbd//7.71</id>

    <published>2008-01-10T02:49:15Z</published>
    <updated>2013-03-22T02:53:15Z</updated>

    <summary>１号機の組立・調整 【音質は十分だがノイズが気になる】 　ケースは正面パネルが二重となっており、加工がヘタなので穴が歪んでいる。 　シールド加工も有り合わせのアルミ板や銅板で適当であり、写真をアップにできない。　 　基板自体は市販されていたので、初心者にとっては大変ありがたかった。 　組み立ても終わったので、初歩的なチェックを済ませ、電源ＯＮ。 　記事に従って各部の電圧チェック。 　入力にマイクを...</summary>
    <author>
        <name>アマチュア無線局JA2PTQ</name>

    </author>

        <category term="組み立て" scheme="http://www.sixapart.com/ns/types#category" />


    <content type="html" xml:lang="ja" xml:base="https://www.ja2ptq.jp/bbd/">
        <![CDATA[<font size="3" color="blue" >１号機の組立・調整</font><br /><br />
<font size="3" color="blue" >【音質は十分だがノイズが気になる】</font><br /><br />
<img src="/resources/lma_4-1.jpg" width="350" alt="BBDﾘﾐｯﾃｨﾝｸﾞｱﾝﾌﾟ" align="left"/><br />

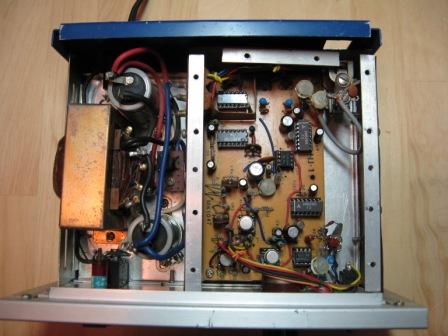

<font size="3" color="black" >　ケースは正面パネルが二重となっており、加工がヘタなので穴が歪んでいる。<br />
　シールド加工も有り合わせのアルミ板や銅板で適当であり、写真をアップにできない。　<br />
<br />
　基板自体は市販されていたので、初心者にとっては大変ありがたかった。<br />
　組み立ても終わったので、初歩的なチェックを済ませ、電源ＯＮ。<br />
　記事に従って各部の電圧チェック。<br />
<br />
<br />
　入力にマイクをつなぎ、しゃべってみると制御ループ電圧がちゃんと下がる。<br />
　出力を手持ちのカセットデッキに接続してモニターしてみるが歪み感はない。<br />
<br />
　入力に低周波発信機を、出力にオシロスコープをつなぎ入出力特性をプロットしてみると、最初はリニアで、スレッショルド設定点からリミット特性となる。<br />
　<br />
　記事に示された一通りの調整を終え、いよいよ自作の３．５ＭＨｚＳＳＢＴＸに接続。<br />
　受信機でモニターしてみるとＢＦな地声が聞こえる。<br />
<br />
　しばらくは喜んで、自作です、などと言いながらOn the airしていた。<br />
　<br />
<br clear="left"/><br />
<br />

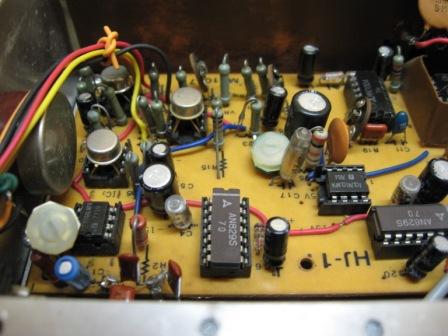

<img src="/resources/lma_4-2.jpg" width=350" alt="基板" align="right"/> <br />
　段々と慣れてくると、気になることが出てきた。<br />
　ノイズだ。<br />
　生意気にもＳ／Ｎなんぞが気になりだした。<br />
<br />
　オリジナルで、Ｓ／Ｎ４０ｄＢ位。<br />
　実用上は、オンボロＴＸの弱い電波では外来ノイズ以下となり問題ないのだが、モニターをしていると気になる。<br />
<br />
<br />
　先ずは、初段のＩＣをローノイズタイプに変更。<br />
　こんなこともあろうかと、各ＩＣはソケットを使っている。<br />
　<br />
　トランジスタ技術によると、ＯＰアンプの信号源抵抗によりフリッカノイズの出方が大きく変わるらしい。<br />
　それではと、初段の入力をローインピーダンスに変更。<br />
<br />
　マイクも、最初はハイインピーダンスを使っていたのだが、初段の変更に合わせてローインピーダンスマイクを購入。<br />
　　<br />
　あとは、ＢＢＤの入力レベルを上げて見かけ上のＳ／Ｎを上げる。<br />
　入力０．８Ｖｒｍｓで歪み率０．５％なので、ローインピダンスマイクの感度に合わせて初段のゲインを４０ｄＢまで上げた。<br />
　一段アンプを増設するところだが、恐いもの知らずでＯＰアンプの設定だけで済ませてしまった。<br />
<br />
<br />
　もちろん、ＢＢＤだけでなく信号系のクリップ開始レベルを確認した上での決定だ。<br />
　リミッタ開始レベルでの、出力と残留雑音との比較計算では、一応Ｓ／Ｎ４９ｄＢとなった。<br />
　ＢＢＤをスルーさせれば、６０ｄＢは取れリミッタ特性も残るのだが・・・？<br />
<br />
　その他、クロックのデューティー比、ＬＰＦの調整、アースポイントなどを気にしてみたが目に見える改善はなかった。<br />
<br clear="right"/><br />

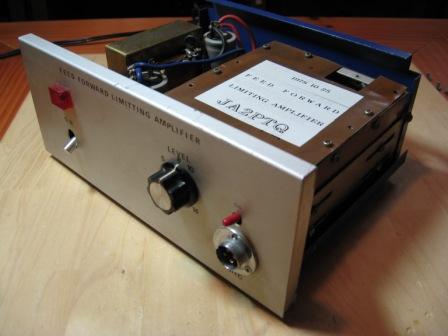

<img src="/resources/lma_4-3.jpg" width="350" alt="１号機" align="left"/>　<br />
　もともとは、自作機の過変調防止のために作ったので、初期の目的は十分果たしてくれた。<br />
　<br />
　しかし、あのようなオンボロＴＸで、しかも猛者連が集う３．５ＭＨｚでよくＱＳＯをやったものだと我ながら感心する。<br />
<br />
　多分、「自作です」の一言で、３．５ＭＨｚのＯＭは寛容な態度で相手をしてくれたのだろう。<br />
<br />
<br />
<br />
　この後ＱＲＴが目立つようになり、２９年の歳月とともに時代は２１世紀となってしまった。<br />
　<br />
　年老いた田舎のラジオ少年が、再ＱＲＶを目指す切っ掛けのひとつとなった「リミッティングアンプ２号機」に出会うことになる。・・・<br />
<br />
<br />
<font /><br clear="left"/><br />
]]>

    </content>
</entry>

<entry>
    <title>リミッティングアンプ製作　その３【ブロックダイヤグラム】</title>
    <link rel="alternate" type="text/html" href="https://www.ja2ptq.jp/bbd/2008/01/post_2.html" />
    <id>tag:ja2ptq.pvsa.mmrs.jp,2008:/bbd//7.70</id>

    <published>2008-01-09T02:41:13Z</published>
    <updated>2013-03-22T02:45:42Z</updated>

    <summary>フィード・フォワード型リミッティングアンプ 【ブロックダイヤグラム】 　心臓部であるＢＢＤ素子（松下電子工業製ＭＮ３００４）は５１２段で、クロック周波数が１０ＫＨｚ〜１００ＫＨｚで、遅延時間は２５．６ｍｓ〜２．５６ｍｓのあいだで可変できる。 　入力信号は、歪みを２．５％まで許せば１．８ｍＶｒｍｓまで加えることができるが、０．８Ｖｒｍｓ付近では０．５％の歪み率となる。 　　 　ＢＢＤを出た信号は、ザ...</summary>
    <author>
        <name>アマチュア無線局JA2PTQ</name>

    </author>

        <category term="準備" scheme="http://www.sixapart.com/ns/types#category" />


    <content type="html" xml:lang="ja" xml:base="https://www.ja2ptq.jp/bbd/">
        <![CDATA[<font size="3" color="blue" >フィード・フォワード型リミッティングアンプ</font><br /><br />
<font size="3" color="blue" >【ブロックダイヤグラム】</font><br /><br />
<img src="/resources/lma_3-1.jpg" width="650" alt="ﾌﾞﾛｯｸﾀﾞｲﾔｸﾞﾗﾑ"/><br /><br />
<font size="3" color="black" ><br />
　心臓部であるＢＢＤ素子（松下電子工業製ＭＮ３００４）は５１２段で、クロック周波数が１０ＫＨｚ〜１００ＫＨｚで、遅延時間は２５．６ｍｓ〜２．５６ｍｓのあいだで可変できる。<br />
　入力信号は、歪みを２．５％まで許せば１．８ｍＶｒｍｓまで加えることができるが、０．８Ｖｒｍｓ付近では０．５％の歪み率となる。<br />
　　<br />
　ＢＢＤを出た信号は、ザレン・キー型のアクティブ・ローパスフィルターでクロック成分を取り除かれ、電圧制御型のアッテネーターに加えられる。<br />
　<br />
　この電圧制御型のＩＣは松下電子工業製のＡＮ８２９Ｓで、制御電圧が４Ｖ〜１Ｖ変化すると、利得を０ｄＢ〜−８０ｄＢまで変化させることができる。<br />
<br />
<br />
　制御部はフィードバック型のアンプになっており、ファスト・アタック、スロー・レリーズの時定数は、Ｒ２ＭΩ・Ｃ１μＦで２秒となっている。<br />
　スレッショルド検出のＩＣは高入力のものが望ましいので３０８が使われている。<br />
　<br />
　こうして発生された制御電圧は電圧制御型ＡＴＴに加えられ、制御ループが完成する。<br />
　制御信号発生部はフィードバック型制御の結果として出力を得ているので、出力の制御信号は肝心の信号より数ｍｓ遅れている。<br />
　この遅れの分だけＢＢＤにより音声信号を遅らせておき、先回りして信号系の利得を下げてしまう仕掛けである。<br />
<br />
　このリミッティングアンプは、音声入力があらかじめ決められたレベル以下ならばそのまま出力が現れ、それより大きな入力が加わるとすかさず利得を下げる。<br />
　もちろんこのゲインの変化は、大きな音が入ってくる以前の音声のないときに行なわれるので、信号の波形になんらの影響も与えることはない。<br />
<br />
<br />
　以上は、ＪＡ１ＢＬＶ関根ＯＭが述べられていることの概要であって、その詳細を田舎のラジオ青年がどれだけ分かったろうか。<br />
<br />
<br />
<br />
　さて、部品も集まったので早速組み立てよう。・・・<br />
　（上図のブロックダイヤグラムは組立後のもの）<br />
<br />
<br />
<br />
<font><br />
]]>

    </content>
</entry>

<entry>
    <title>リミッティングアンプ製作　その２【ＢＢＤ】</title>
    <link rel="alternate" type="text/html" href="https://www.ja2ptq.jp/bbd/2008/01/post_1.html" />
    <id>tag:ja2ptq.pvsa.mmrs.jp,2008:/bbd//7.69</id>

    <published>2008-01-08T02:35:51Z</published>
    <updated>2013-03-22T02:38:42Z</updated>

    <summary>フィード・フォワード型リミッティングアンプ 【ＢＢＤ　ＭＮ３００４】 　オーディオ段での制限増幅の方式は、通常はフィードバック方式であった。 　整流回路のアタック時間の遅れのため、瞬時的な立ち上がり音、たとえばサ行やパ行の子音やマイクをたたいたりする音などに対しては全く動作せず、鋭いピークがそのまま通過してしまう。 　これに対して、フィードフォワード制御は、入力信号と基準信号とが比較され、出力信号...</summary>
    <author>
        <name>アマチュア無線局JA2PTQ</name>

    </author>

        <category term="準備" scheme="http://www.sixapart.com/ns/types#category" />


    <content type="html" xml:lang="ja" xml:base="https://www.ja2ptq.jp/bbd/">
        <![CDATA[<font size="3" color="blue" >フィード・フォワード型リミッティングアンプ</font><br /><br />
<font size="3" color="blue" >【ＢＢＤ　ＭＮ３００４】</font><br /><br />
<img src="/resources/lma_2-1.jpg" width="400" alt="BBD MN3004" align="left"/><br />
<font size="3" color="black" ><br />
　オーディオ段での制限増幅の方式は、通常はフィードバック方式であった。<br />
<br />
　整流回路のアタック時間の遅れのため、瞬時的な立ち上がり音、たとえばサ行やパ行の子音やマイクをたたいたりする音などに対しては全く動作せず、鋭いピークがそのまま通過してしまう。<br />
<br />
　これに対して、フィードフォワード制御は、入力信号と基準信号とが比較され、出力信号が目標値となるように制御が行なわれる。<br />
<br />
　被制御回路の前にディレーラインを挿入し、制御信号発生回路における制御信号の遅れと同じだけ信号を遅らせてやるという仕掛けで先回り制御を行ない、利得の押さえ込みの遅れを完全に補正することができる。<br />
<br />
　フィードバック制御方式では、制御信号は出力から取り出しているので、信号より制御を早くすることは原理的に不可能である。<br />
<br />
　このディレーラインにＢＢＤというオーディオの遅延素子（アナログ・メモリー）を使った記事が、ハムジャーナル誌Ｎｏ１１（１９７７）に紹介された。<br />
<br />
　その頃、自作のＳＳＢ送信機に取り組んでいた、青年となった田舎のラジオ少年は部品集めにかかるのであった。・・・<br />
<br />
</font><br clear="left"/>
]]>

    </content>
</entry>

<entry>
    <title>リミッティングアンプ製作　その１【１号機】</title>
    <link rel="alternate" type="text/html" href="https://www.ja2ptq.jp/bbd/2008/01/post.html" />
    <id>tag:ja2ptq.pvsa.mmrs.jp,2008:/bbd//7.68</id>

    <published>2008-01-07T02:25:36Z</published>
    <updated>2013-03-22T02:28:19Z</updated>

    <summary>リミッティングアンプ 【制限増幅器】 　ＳＳＢではリニア特性が必須条件となり、前段での歪みがそのまま電波となる。 　昔は、音声処理の手段としてコンプレッションアンプやスピーチプロセッサーなどの記事が多かったが、音質重視というよりはトークパワーを上げることが主目的だったような気がする。 　 　田舎のラジオ少年が、リミッティングアンプなるものの存在すら知らない頃、世の大ＯＭはＡＭの時代から制限増幅器を...</summary>
    <author>
        <name>アマチュア無線局JA2PTQ</name>

    </author>

        <category term="雑感" scheme="http://www.sixapart.com/ns/types#category" />


    <content type="html" xml:lang="ja" xml:base="https://www.ja2ptq.jp/bbd/">
        <![CDATA[<font size="3" color="blue" >リミッティングアンプ</font><br /><br />
<font size="3" color="blue" >【制限増幅器】</font><br /><br />

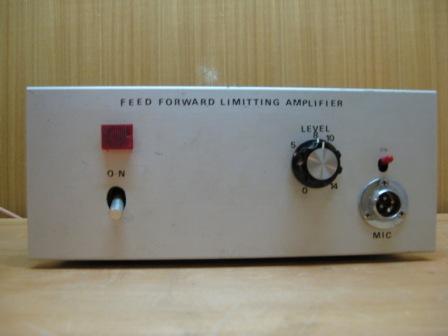

<img src="/resources/lma_1-1.jpg" width="400" alt="FEED FORWARD LIMITTING AMPLIFIER" align="left"/><br />
<font size="3" color="black" ><br />
　ＳＳＢではリニア特性が必須条件となり、前段での歪みがそのまま電波となる。<br />
<br />
　昔は、音声処理の手段としてコンプレッションアンプやスピーチプロセッサーなどの記事が多かったが、音質重視というよりはトークパワーを上げることが主目的だったような気がする。<br />
　<br />
　田舎のラジオ少年が、リミッティングアンプなるものの存在すら知らない頃、世の大ＯＭはＡＭの時代から制限増幅器を使い、また、ＳＳＢハンドブックにも制限増幅器なるものが紹介されていたのである。<br />
<br />
　近代のＲＩＧはＤＳＰ処理などで高性能となり、音質云々の話などしなくても、ＦＢな声でのＱＳＯが聞こえてくるようになった。<br />
<br />
　しかし、こんなにＦＢなＲＩＧが出回っているにも関わらず、ＪＡ４のＯＭさんが発表された前動型リミッティングアンプは大反響である。<br />
　<br />
　年老いた田舎のラジオ少年がＱＲＶしようとする切っ掛けの１つとなったのも、リミッティングアンプ２号機の製作である。<br />
<br />
　<br />
　その前に、先ずは１号機の話。・・・<br />
　<br />
<br />
<br />
</font><br clear="left"/>
]]>

    </content>
</entry>

</feed>
